目的

Dynamipsにおける、VLANの基本的な設定方法を確認します。

構成

設定概要
- SWを介して3台のルータを接続します。

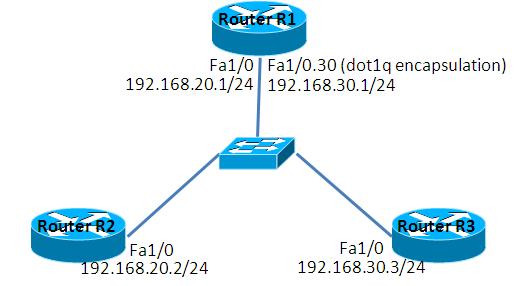

構成図

netファイル

ghostios = True
sparsemem = True
model = 3660

[localhost]

    [[3660]]
        image = C:\Program Files\Dynamips\images\C3660-I-Mz_20121-5_20T8.bin
        ram = 128

    [[ROUTER R1]]
    	f0/0 = S1 1

    [[ROUTER R2]]
    	f0/0 = S1 2

    [[ROUTER R3]]
    	f0/0 = S1 3

    [[ETHSW S1]]
    	1 = dot1q 20
    	2 = access 20
    	3 = access 30

version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
!
!
!
!
!
!
!
interface Ethernet0/0
 no ip address
 shutdown
 half-duplex
!
interface FastEthernet1/0
 ip address 192.168.20.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1/0.30
 encapsulation dot1Q 30
 ip address 192.168.30.1 255.255.255.0
!
ip forward-protocol nd
!
ip http server
no ip http secure-server
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
!
!
!
!
!
!
!
interface Ethernet0/0
 no ip address
 shutdown
 half-duplex
!
interface FastEthernet1/0
 ip address 192.168.20.2 255.255.255.0
 duplex auto
 speed auto
!
ip forward-protocol nd
ip route 192.168.30.0 255.255.255.0 192.168.20.1
!
ip http server
no ip http secure-server
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
memory-size iomem 15
ip cef
!
!
!
!
!
!
!
!
!
!
!
interface Ethernet0/0
 no ip address
 shutdown
 half-duplex
!
interface FastEthernet1/0
 ip address 192.168.30.3 255.255.255.0
 duplex auto
 speed auto
!
ip forward-protocol nd
ip route 192.168.20.0 255.255.255.0 192.168.30.1
!
ip http server
no ip http secure-server
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

検証1 設定投入

trunkの設定

trunkの設定ができない事が判明しました。

R1(config)#int FastEthernet 0/0.20
R1(config-subif)#encapsulation ?
% Unrecognized command

恐らく、IOS12.1かcisco3660かがtrunkに対応していないためと思われます。

R1#show version
Cisco Internetwork Operating System Software
IOS (tm) 3600 Software (C3660-I-M), Version 12.1(5)T8,  RELEASE SOFTWARE (fc1)

検証2 ルータとIOSを変更

ルータとIOSの変更

ルータはcisco2610に変更し、IOSは12.4にバージョンアップしました。
変更後のnetファイルの抜粋は以下のようになります。

ghostios = True
sparsemem = True
model = 2610

[localhost]

    [[2610]]
        image = C:\Program Files\Dynamips\images\c2600-ipbasek9-mz.124-21.bin
        ram = 128
 - 略 -

また、以下がshow versionの一部になります。

show version
Cisco IOS Software, C2600 Software (C2600-IPBASEK9-M), Version 12.4(21), RELEASE SOFTWARE (fc1)

疎通確認

R2からR3へのping応答を確認します。

R2#ping 192.168.30.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.30.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 140/188/284 ms

パケットの観察

R1 f1/0でパケットキャプチャを有効にします

=> capture R1 f1/0 cap_R1_10.cap

R2からR3へ再びpingを送信します。

R2#ping 192.168.30.3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.30.3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 140/188/284 ms

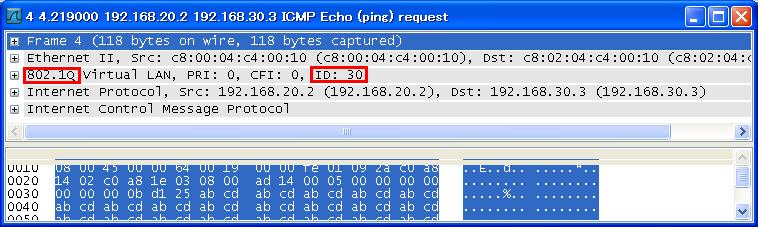

キャプチャ結果を調べると、dot1qでカプセル化されたVLAN 30のフレームを見つける事ができます。
