DynagenでCCIEを目指す

20100422 OSPF 経路集約

最終更新:2010年04月25日 17:10

it_certification

- view
管理者のみ編集可
  • 目的
  • 構成
  • 検証1 事前設定の確認
  • 検証2 経路集約の設定
  • 検証3 discard-route
  • 検証4 not-advertise

目的

  • OSPFの経路集約の方法を確認します。

構成

  • 設定概要
    • OSPFによってルーティングします。

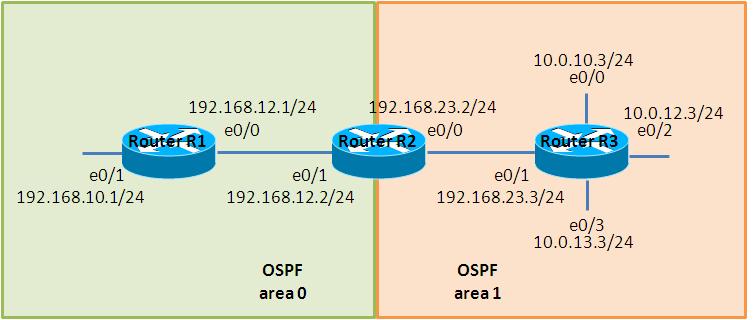

  • 構成図
  • netファイル
ghostios = True
sparsemem = True
model = 3620
[localhost]

	[[3620]]
		image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
		ram = 256

	[[ROUTER R1]]
		e0/0 = R2 e0/1

	[[ROUTER R2]]
		e0/0 = R3 e0/1

	[[ROUTER R3]]
  • 初期設定 R1
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface Ethernet0/0
 ip address 192.168.12.1 255.255.255.0
 full-duplex
!
interface Ethernet0/1
 ip address 192.168.10.1 255.255.255.0
 full-duplex
 no keepalive
!
interface Ethernet0/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet0/3
 no ip address
 shutdown
 half-duplex
!
router ospf 1
 log-adjacency-changes
 redistribute connected
 network 192.168.10.0 0.0.0.255 area 0
 network 192.168.12.0 0.0.0.255 area 0
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end
  • 初期設定 R2
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface Ethernet0/0
 ip address 192.168.23.2 255.255.255.0
 full-duplex
!
interface Ethernet0/1
 ip address 192.168.12.2 255.255.255.0
 full-duplex
!
interface Ethernet0/2
 no ip address
 shutdown
 half-duplex
!
interface Ethernet0/3
 no ip address
 shutdown
 half-duplex
!
router ospf 1
 log-adjacency-changes
 redistribute connected
 network 192.168.12.0 0.0.0.255 area 0
 network 192.168.23.0 0.0.0.255 area 1
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end
  • 初期設定 R3
!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 3.3.3.3 255.255.255.255
!
interface Ethernet0/0
 ip address 10.0.10.3 255.255.255.0
 full-duplex
 no keepalive
!
interface Ethernet0/1
 ip address 192.168.23.3 255.255.255.0
 full-duplex
!
interface Ethernet0/2
 ip address 10.0.12.3 255.255.255.0
 full-duplex
 no keepalive
!
interface Ethernet0/3
 ip address 10.0.13.3 255.255.255.0
 full-duplex
 no keepalive
!
router ospf 1
 log-adjacency-changes
 redistribute connected
 network 10.0.10.0 0.0.0.255 area 1
 network 10.0.12.0 0.0.0.255 area 1
 network 10.0.13.0 0.0.0.255 area 1
 network 192.168.23.0 0.0.0.255 area 1
!
ip http server
ip classless
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

検証1 事前設定の確認

  • ルーティングテーブル, LSDBの確認
R1のルーティングテーブルとLSDBを確認します。
R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

C    192.168.12.0/24 is directly connected, Ethernet0/0
     1.0.0.0/32 is subnetted, 1 subnets
C       1.1.1.1 is directly connected, Loopback0
C    192.168.10.0/24 is directly connected, Ethernet0/1
     10.0.0.0/24 is subnetted, 3 subnets
O IA    10.0.10.0 [110/30] via 192.168.12.2, 00:00:45, Ethernet0/0
O IA    10.0.12.0 [110/30] via 192.168.12.2, 00:00:26, Ethernet0/0
O IA    10.0.13.0 [110/30] via 192.168.12.2, 00:00:06, Ethernet0/0
O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:03:59, Ethernet0/0
R1#

R1#show ip ospf database

            OSPF Router with ID (1.1.1.1) (Process ID 1)

                Router Link States (Area 0)

Link ID         ADV Router      Age         Seq#       Checksum Link count
1.1.1.1         1.1.1.1         568         0x80000003 0x00C6DB 2
2.2.2.2         2.2.2.2         623         0x80000002 0x00F036 1

                Net Link States (Area 0)

Link ID         ADV Router      Age         Seq#       Checksum
192.168.12.2    2.2.2.2         624         0x80000001 0x008F1F

                Summary Net Link States (Area 0)

Link ID         ADV Router      Age         Seq#       Checksum
10.0.10.0       2.2.2.2         370         0x80000001 0x0025E7
10.0.12.0       2.2.2.2         351         0x80000001 0x000FFB
10.0.13.0       2.2.2.2         331         0x80000001 0x000406
192.168.23.0    2.2.2.2         604         0x80000003 0x00FDAA

                Summary ASB Link States (Area 0)

Link ID         ADV Router      Age         Seq#       Checksum
3.3.3.3         2.2.2.2         609         0x80000001 0x001905

検証2 経路集約の設定

  • 経路集約の設定
R2に以下の設定を投入し、経路集約を定義します。
R2(config)#router ospf 1
R2(config-router)#area 1 range 10.0.0.0 255.255.0.0
  • ルーティングテーブル, LSDBの確認
R1のルーティングテーブルとLSDBを確認します。10.0.0.0/16の経路が集約されている事を確認します。
R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

C    192.168.12.0/24 is directly connected, Ethernet0/0
     1.0.0.0/32 is subnetted, 1 subnets
C       1.1.1.1 is directly connected, Loopback0
C    192.168.10.0/24 is directly connected, Ethernet0/1
     10.0.0.0/16 is subnetted, 1 subnets
O IA    10.0.0.0 [110/30] via 192.168.12.2, 00:00:18, Ethernet0/0     <- 集約された経路
O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:11:18, Ethernet0/0

R1#show ip ospf database

            OSPF Router with ID (1.1.1.1) (Process ID 1)

                Router Link States (Area 0)

Link ID         ADV Router      Age         Seq#       Checksum Link count
1.1.1.1         1.1.1.1         689         0x80000003 0x00C6DB 2
2.2.2.2         2.2.2.2         744         0x80000002 0x00F036 1

                Net Link States (Area 0)

Link ID         ADV Router      Age         Seq#       Checksum
192.168.12.2    2.2.2.2         745         0x80000001 0x008F1F

                Summary Net Link States (Area 0)

Link ID         ADV Router      Age         Seq#       Checksum
10.0.0.0        2.2.2.2         25          0x80000001 0x009383 <- 集約された経路
192.168.23.0    2.2.2.2         725         0x80000003 0x00FDAA

                Summary ASB Link States (Area 0)

Link ID         ADV Router      Age         Seq#       Checksum
3.3.3.3         2.2.2.2         730         0x80000001 0x001905

  • Null 0への経路を確認
ルーティングループ防止用のNull 0 への経路を確認します。R2のルーティングテーブルを確認すると、ループ防止用のNull 0への経路が自動的に付加されているのが確認できます。
R2#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

C    192.168.12.0/24 is directly connected, Ethernet0/1
     2.0.0.0/32 is subnetted, 1 subnets
C       2.2.2.2 is directly connected, Loopback0
O    192.168.10.0/24 [110/20] via 192.168.12.1, 00:02:25, Ethernet0/1
     10.0.0.0/8 is variably subnetted, 4 subnets, 2 masks
O       10.0.10.0/24 [110/20] via 192.168.23.3, 00:02:25, Ethernet0/0
O       10.0.12.0/24 [110/20] via 192.168.23.3, 00:02:25, Ethernet0/0
O       10.0.13.0/24 [110/20] via 192.168.23.3, 00:02:25, Ethernet0/0
O       10.0.0.0/16 is a summary, 00:02:25, Null0                     <- Null0への経路
C    192.168.23.0/24 is directly connected, Ethernet0/0
一方configを確認すると、Null 0への設定は見当たりません。configにNull 0 への経路が自動的に加筆される仕様ではないようです。
R2#show running-config | include ip route <- 何も出力されない
R2#

検証3 discard-route

  • discard-routeの設定
Null 0への経路を自動的に付加しないようにする事もできます。no discard-routeを投入する事で、Null 0への経路が付加されないようになります。
R2(config)#router ospf 1
R2(config-router)#no discard-route internal
R2(config-router)#do show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

C    192.168.12.0/24 is directly connected, Ethernet0/1
     2.0.0.0/32 is subnetted, 1 subnets
C       2.2.2.2 is directly connected, Loopback0
O    192.168.10.0/24 [110/20] via 192.168.12.1, 00:00:09, Ethernet0/1
     10.0.0.0/24 is subnetted, 3 subnets                           <- Null 0への経路が見当たらない
O       10.0.10.0 [110/20] via 192.168.23.3, 00:00:09, Ethernet0/0
O       10.0.12.0 [110/20] via 192.168.23.3, 00:00:09, Ethernet0/0
O       10.0.13.0 [110/20] via 192.168.23.3, 00:00:09, Ethernet0/0
C    192.168.23.0/24 is directly connected, Ethernet0/0
R2(config-router)#

検証4 not-advertise

  • not-advertise
ABR限定の話ですが、通知したくないルートを設定する事もできます。以下のようにnot-advertiseを設定すると、192.168.23.0/24の経路がarea 0に通知されないようになります。
R2(config)#router ospf 1
R2(config-router)#area 1 range 192.168.23.0 255.255.255.0 not-advertise
  • ルーティングテーブルの確認
R1のルーティングテーブルを確認すると、確かに192.168.23.0/24が通知されていない事が確認できます。
R1#show ip route
Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP
       D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
       N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
       E1 - OSPF external type 1, E2 - OSPF external type 2
       i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
       ia - IS-IS inter area, * - candidate default, U - per-user static route
       o - ODR, P - periodic downloaded static route

Gateway of last resort is not set

C    192.168.12.0/24 is directly connected, Ethernet0/0
     1.0.0.0/32 is subnetted, 1 subnets
C       1.1.1.1 is directly connected, Loopback0
C    192.168.10.0/24 is directly connected, Ethernet0/1
     10.0.0.0/16 is subnetted, 1 subnets
O IA    10.0.0.0 [110/30] via 192.168.12.2, 00:07:27, Ethernet0/0
R1#
「20100422 OSPF 経路集約」をウィキ内検索
LINE
シェア
Tweet
添付ファイル
  • topology.jpg
DynagenでCCIEを目指す
記事メニュー

メインコンテンツ

  • トップページ
  • トップページ/動作検証 ネットワーク系

更新履歴

取得中です。

@Wiki

  • @wiki
  • @wikiご利用ガイド
  • プラグイン紹介
  • まとめサイト作成支援ツール




ここを編集
記事メニュー2
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100822 TFTP, FTP, SCP
  2. トップページ/動作検証 ネットワーク系/20100818 EEM applet
  3. トップページ/手順書 ネットワーク系/VLC media player (Windows版) 操作手順
  4. トップページ/動作検証 ネットワーク系/INE Workbook Volume I System Management
  5. プラグイン/人気商品一覧
  6. トップページ/動作検証 ネットワーク系/20100426 OSPF 認証の設定
  7. プラグイン
  8. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Frame Relay
  9. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  10. トップページ/動作検証 ネットワーク系/20100623 BGP AD値の設定
もっと見る
最近更新されたページ
  • 3059日前

    トップページ
  • 4258日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4258日前

    トップページ/手順書 ネットワーク系
  • 4258日前

    トップページ/手順書 開発系
  • 4258日前

    トップページ/手順書 サーバ系
  • 4258日前

    トップページ/動作検証 ネットワーク系
  • 4972日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4993日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 5006日前

    メニュー
  • 5015日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
人気記事ランキング
  1. トップページ/動作検証 ネットワーク系/20100822 TFTP, FTP, SCP
  2. トップページ/動作検証 ネットワーク系/20100818 EEM applet
  3. トップページ/手順書 ネットワーク系/VLC media player (Windows版) 操作手順
  4. トップページ/動作検証 ネットワーク系/INE Workbook Volume I System Management
  5. プラグイン/人気商品一覧
  6. トップページ/動作検証 ネットワーク系/20100426 OSPF 認証の設定
  7. プラグイン
  8. トップページ/動作検証 ネットワーク系/INE Workbook Volume I Frame Relay
  9. トップページ/動作検証 ネットワーク系/20100621 BGP タイマーの調節
  10. トップページ/動作検証 ネットワーク系/20100623 BGP AD値の設定
もっと見る
最近更新されたページ
  • 3059日前

    トップページ
  • 4258日前

    トップページ/手順書 ネットワーク系/Loopbackインターフェースとの接続
  • 4258日前

    トップページ/手順書 ネットワーク系
  • 4258日前

    トップページ/手順書 開発系
  • 4258日前

    トップページ/手順書 サーバ系
  • 4258日前

    トップページ/動作検証 ネットワーク系
  • 4972日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 15
  • 4993日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 14
  • 5006日前

    メニュー
  • 5015日前

    トップページ/動作検証 ネットワーク系/INE Workbook Volume II lab 13
もっと見る
ウィキ募集バナー
急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう!

  1. 神様コレクション@wiki
  2. デュエル・マスターズオリカ 投稿ウィキ!
  3. PC版Webサカ@ ウィキ
  4. レトロゲームの殿堂
  5. 戦隊・ライダー:装備@ ウィキ
  6. ストグラ まとめ @ウィキ
  7. デジタルモンスター まとめ@ ウィキ
  8. 千鳥の鬼レンチャン サビだけカラオケデータベース
  9. ディズニー データベース
  10. シュガードール情報まとめウィキ
もっと見る
人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう!

  1. アニヲタWiki(仮)
  2. ストグラ まとめ @ウィキ
  3. モンスター烈伝オレカバトル2@wiki
  4. ゲームカタログ@Wiki ~名作からクソゲーまで~
  5. 初音ミク Wiki
  6. 検索してはいけない言葉 @ ウィキ
  7. 発車メロディーwiki
  8. Grand Theft Auto V(グランドセフトオート5)GTA5 & GTAオンライン 情報・攻略wiki
  9. オレカバトル アプリ版 @ ウィキ
  10. 機動戦士ガンダム EXTREME VS.2 INFINITEBOOST wiki
もっと見る
新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう!

  1. MadTown GTA (Beta) まとめウィキ
  2. まどドラ攻略wiki
  3. SurrounDead 攻略 (非公式wiki)
  4. シュガードール情報まとめウィキ
  5. ちいぽけ攻略
  6. 戦国ダイナスティ攻略@ウィキ
  7. シミュグラ2Wiki(Simulation Of Grand2)GTARP
  8. Dark War Survival攻略
  9. 杖と剣の伝説
  10. 魔法少女ノ魔女裁判 攻略・考察Wiki
もっと見る
全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう!

  1. 参加者一覧 - ストグラ まとめ @ウィキ
  2. ももみ マルフォイ - ストグラ まとめ @ウィキ
  3. 雷堂 ましろ - ストグラ まとめ @ウィキ
  4. 868 - ストグラ まとめ @ウィキ
  5. キャプテン わきを - ストグラ まとめ @ウィキ
  6. ストグラとは - ストグラ まとめ @ウィキ
  7. 無馬 かな - ストグラ まとめ @ウィキ
  8. 年表 - ストグラ まとめ @ウィキ
  9. ロスサントス救急救命隊 - ストグラ まとめ @ウィキ
  10. きらりんぶい☆ なずぴ(10) - ストグラ まとめ @ウィキ
もっと見る

  • このWikiのTOPへ
  • 全ページ一覧
  • アットウィキTOP
  • 利用規約
  • プライバシーポリシー

2019 AtWiki, Inc.
