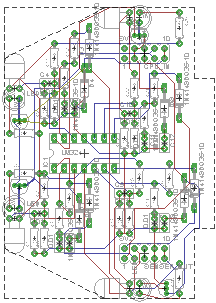

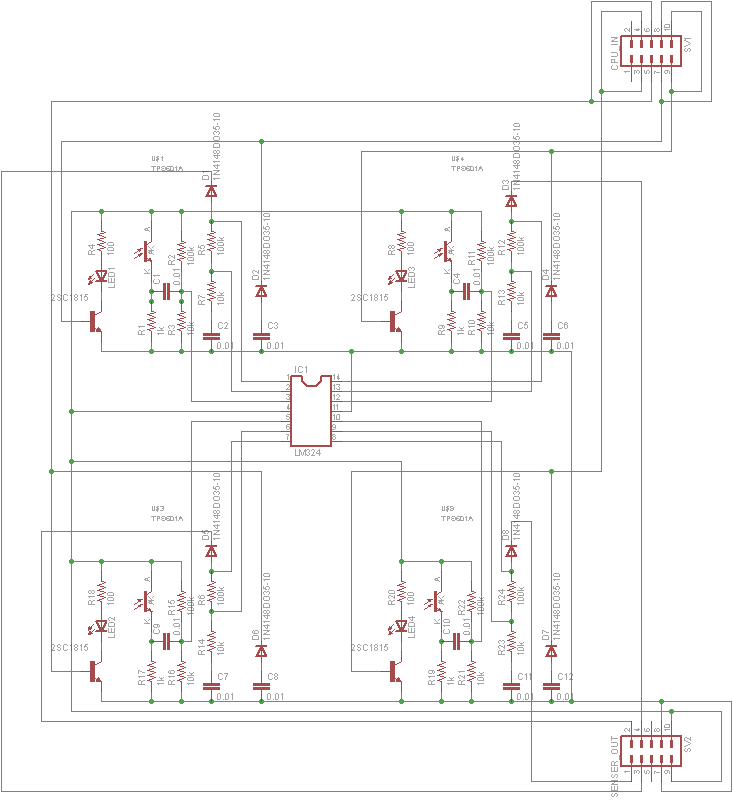

回路図・実装図
部品表
| 受信部 | TPS601A(フォトトランジスタ) |
| 送信部 | 高輝度赤色LED 5mm狭角 |
| OPアンプ | LM324 |
| トランジスタ | 2SC1815 |
| 抵抗 | 100 |
| 1k | |
| 10k | |
| 100k | |
| コンデンサ | 積層0.01μF |
| ダイオード | 1N4145 |
| ピンソケット | 5×2P |
