1. 目的

IP SLAの設定方法を確認します。

2. 構成

2.1. 設定概要

ルータの初期設定はIPアドレスのみです。
トップページ/手順書サーバ系に基づいて、coLinuxがインストールされているものとします。
トップページ/手順書サーバ系に基づいて、ホストOS上にApacheがインストールされているものとします。

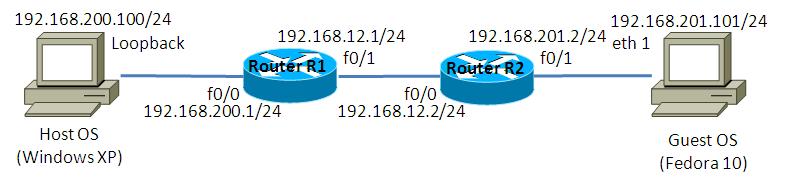

2.2. 構成図

2.3. netファイル

model = 3660
[localhost]

	[[3660]]
		image = C:\Program Files\Dynamips\images\c3660-ik9o3s-mz.124-6.T.bin
		ram = 128

	[[ROUTER R1]]
		f0/0 = NIO_gen_eth:\Device\NPF_{Host OS Loopback 0}
		f0/1 = R2 f0/1

	[[ROUTER R2]]
		f0/0 = NIO_gen_eth:\Device\NPF_{Guest OS eth 1}

2.4. 初期設定

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
resource policy
!
memory-size iomem 5
!
!
ip cef
no ip domain lookup
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 1.1.1.1 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/1
 ip address 192.168.12.1 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface FastEthernet0/1
 network 1.1.1.1 0.0.0.0 area 0
 network 192.168.12.1 0.0.0.0 area 0
 network 192.168.200.1 0.0.0.0 area 0
!
ip http server
no ip http secure-server
!
!
!
no cdp run
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
resource policy
!
memory-size iomem 5
!
!
ip cef
no ip domain lookup
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback0
 ip address 2.2.2.2 255.255.255.255
!
interface FastEthernet0/0
 ip address 192.168.201.2 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/1
 ip address 192.168.12.2 255.255.255.0
 duplex auto
 speed auto
!
router ospf 1
 log-adjacency-changes
 passive-interface default
 no passive-interface FastEthernet0/1
 network 2.2.2.2 0.0.0.0 area 0
 network 192.168.12.2 0.0.0.0 area 0
 network 192.168.201.2 0.0.0.0 area 0
!
ip http server
no ip http secure-server
!
!
!
no cdp run
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

2.5. Apache 設定

ホストOSにApacheをインストールし、ポートベースのバーチャルホストを定義します。構築方法はトップページ/手順書サーバ系/Apache HTTP Server バーチャルホストの設定を参考にして下さい。
この検証例で実際に使用したhttpd.confの要所となる部分を以下に記載します。

Listen 10880
Listen 10881
Listen 10882

NameVirtualHost *:10880
NameVirtualHost *:10881
NameVirtualHost *:10882

<VirtualHost *:10880>
    DocumentRoot "C:/Program Files/Apache Software Foundation/Apache2.2/htdocs"
</VirtualHost>

<VirtualHost *:10881>
    DocumentRoot "C:/Program Files/Apache Software Foundation/Apache2.2/htdocs10881"
</VirtualHost>

<VirtualHost *:10882>
    DocumentRoot "C:/Program Files/Apache Software Foundation/Apache2.2/htdocs10882"
</VirtualHost>

2.6. サーバ側ルーティング設定

Host OS

route add 192.168.201.0 mask 255.255.255.0 192.168.200.1
route add 192.168.12.0 mask 255.255.255.0 192.168.200.1

Guest OS

route add -net 192.168.200.0/24 gw 192.168.201.2
route add -net 192.168.12.0/24 gw 192.168.201.2

3. [検証] HTTPの測定

3.1. 設定投入

Host OS上に構築したApacheに対してhttp getを定期的に実行する設定を投入します。

R2(config)#ip sla 20
R2(config-ip-sla)#http get http://192.168.200.100:10880/index.html cache disable
R2(config-ip-sla-http)#frequency 60 <- 単位は秒です。
R2(config-ip-sla-http)#exit
R2(config)#
R2(config)#
R2(config)#ip sla schedule 20 life forever start-time now

3.2. 設定確認

以下のコマンドでSLAを満たしているかどうかを確認できます。http getが成功/失敗した回数やラウンドトリップタイムなどを確認する事ができます。

R2#show ip sla statistics 20

Round Trip Time (RTT) for       Index 20
        Latest RTT: 933 milliseconds
Latest operation start time: *00:16:20.607 UTC Fri Mar 1 2002
Latest operation return code: OK
Latest DNS RTT: 0 ms
Latest TCP Connection RTT: 120 ms   <- TCPラウンドトリップタイム
Latest HTTP Transaction RTT: 813 ms <- HTTPラウンドトリップタイム
Number of successes: 3              <- 成功回数
Number of failures: 0               <- 失敗回数
Operation time to live: Forever


R2#

4. [検証] ジッタの測定

4.1. 設定投入

R1, R2間のジッタを測定します。HTTPの測定と異なり、「どれくらい揺らぎがあるのかを相手のルータは返答しなければならない」ので、R2をresponderとして設定する必要があります。

R1(config)#ip sla 10
R1(config-ip-sla)#udp-jitter 192.168.12.2 16384
R1(config-ip-sla-jitter)#tos 160 <- 省略すると0になってしまうので、明示的に指定した方が良いです。
R1(config-ip-sla-jitter)#exit
R1(config)#
R1(config)#
R1(config)#ip sla schedule 10 life forever start-time now

R2(config)#ip sla responder

4.2. 設定確認

どの程度のジッタが生じているのかは以下の要領で確認する事ができます。

R1#show ip sla statistics 10

Round Trip Time (RTT) for       Index 10
        Latest RTT: 37 milliseconds
Latest operation start time: *00:28:35.647 UTC Fri Mar 1 2002
Latest operation return code: OK
RTT Values:
        Number Of RTT: 10               RTT Min/Avg/Max: 21/37/61 milliseconds
Latency one-way time:
        Number of Latency one-way Samples: 0
        Source to Destination Latency one way Min/Avg/Max: 0/0/0 milliseconds
        Destination to Source Latency one way Min/Avg/Max: 0/0/0 milliseconds
Jitter Time:
        Number of Jitter Samples: 9
        Source to Destination Jitter Min/Avg/Max: 3/14/28 milliseconds
        Destination to Source Jitter Min/Avg/Max: 3/5/12 milliseconds
Packet Loss Values:
        Loss Source to Destination: 0           Loss Destination to Source: 0
        Out Of Sequence: 0      Tail Drop: 0    Packet Late Arrival: 0
Voice Score Values:
        Calculated Planning Impairment Factor (ICPIF): 0
        Mean Opinion Score (MOS): 0
Number of successes: 2
Number of failures: 1
Operation time to live: Forever


R1#

5. [検証] SNMP trapの設定

5.1. 設定投入

IP SLAによって測定した結果が閾値を超えた場合にtrapを送信する事も可能です。以下はR2からHostOSへのhttpラウンドトリップタイムが1200msecを超えた場合にtrapを送信する設定です。

R2(config)#ip sla reaction-configuration 20 react rtt threshold-value 1200 1
R2(config)#
R2(config)#snmp-server host 192.168.201.101 RO_CCIE
R2(config)#snmp-server enable traps

5.2. trapの確認

Host OS上Apacheにサイズの大きいHTMLファイルを配置します。以下のコマンドを発行し、わざと回線を輻輳させます。

wget -O /dev/null http://192.168.200.100:10880/large.html

デバッグコマンドによりSNMP trapが送信された事を確認します。

R2#debug snmp packets
SNMP packet debugging is on
R2#
R2#
*Mar  1 00:49:41.031: SNMP: Queuing packet to 192.168.201.101
*Mar  1 00:49:41.035: SNMP: V1 Trap, ent ciscoConfigManMIB.2, addr 192.168.201.2, gentrap 6, spectrap 1
 ccmHistoryEventEntry.3.11 = 1
 ccmHistoryEventEntry.4.11 = 3
 ccmHistoryEventEntry.5.11 = 2
*Mar  1 00:49:41.287: SNMP: Packet sent via UDP to 192.168.201.101
R2#

サーバ側にtrapが届いている事を確認します。

[root@localhost ~]# tail -f /var/log/messages
Aug 13 09:39:04 localhost snmptrapd[2626]: 2010-08-13 09:38:54 192.168.201.2(via UDP: [192.168.201.2]:52640->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::enterprises.9.9.43.2 Enterprise Specific Trap (1) Uptime: 0:45:44.66#012#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.3.8 = INTEGER: 1#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.4.8 = INTEGER: 2#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.5.8 = INTEGER: 3
Aug 13 09:39:14 localhost snmptrapd[2626]: 2010-08-13 09:39:04 192.168.201.2(via UDP: [192.168.201.2]:52640->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::enterprises.9.9.43.2 Enterprise Specific Trap (1) Uptime: 0:47:29.95#012#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.3.9 = INTEGER: 1#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.4.9 = INTEGER: 3#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.5.9 = INTEGER: 2
Aug 13 09:40:40 localhost snmptrapd[2626]: 2010-08-13 09:40:30 192.168.201.2(via UDP: [192.168.201.2]:52640->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::enterprises.9.9.43.2 Enterprise Specific Trap (1) Uptime: 0:49:20.82#012#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.3.10 = INTEGER: 1#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.4.10 = INTEGER: 3#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.5.10 = INTEGER: 2
Aug 13 09:41:00 localhost snmptrapd[2626]: 2010-08-13 09:40:50 192.168.201.2(via UDP: [192.168.201.2]:52640->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::enterprises.9.9.43.2 Enterprise Specific Trap (1) Uptime: 0:49:41.02#012#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.3.11 = INTEGER: 1#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.4.11 = INTEGER: 3#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.5.11 = INTEGER: 2
Aug 13 09:41:37 localhost snmptrapd[2626]: 2010-08-13 09:41:27 192.168.201.2(via UDP: [192.168.201.2]:52640->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::enterprises.9.9.43.2 Enterprise Specific Trap (1) Uptime: 0:50:17.16#012#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.3.12 = INTEGER: 1#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.4.12 = INTEGER: 3#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.5.12 = INTEGER: 2
Aug 13 09:42:11 localhost snmptrapd[2626]: 2010-08-13 09:42:01 192.168.201.2(via UDP: [192.168.201.2]:52640->[192.168.201.101]) TRAP, SNMP v1, community RO_CCIE#012#011SNMPv2-SMI::enterprises.9.9.43.2 Enterprise Specific Trap (1) Uptime: 0:50:51.16#012#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.3.13 = INTEGER: 1#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.4.13 = INTEGER: 2#011SNMPv2-SMI::enterprises.9.9.43.1.1.6.1.5.13 = INTEGER: 3
