基板にJ2というコネクタがあるが、これがシリアルポートである。パソコンとRS-232Cを介して接続できるが、電圧レベルが３．３Vなので、注意が必要だ。

#ref error ：ご指定のファイルが見つかりません。ファイル名を確認して、再度指定してください。 (j2.JPG)

端子は、三角形のマークがあるところを1番とすると、

2	4	6	8	10
1	3	5	7	9
△				J2

1	ボードからの受信
3	3.3V
5	ボードへの送信
7	GND

となっている。

通信パラメータは38400、8ビット、パリティなし、ストップビット1に設定されている。以下はMC35UL2のブート時のログ(1.0.6のもの)。

ブートログ

ターミナルソフトから何かキーを入力し、それがエコーバックされたら、

MediaGate.

と入力する。そうすると、内部のモニタープログラムを利用可能になる。

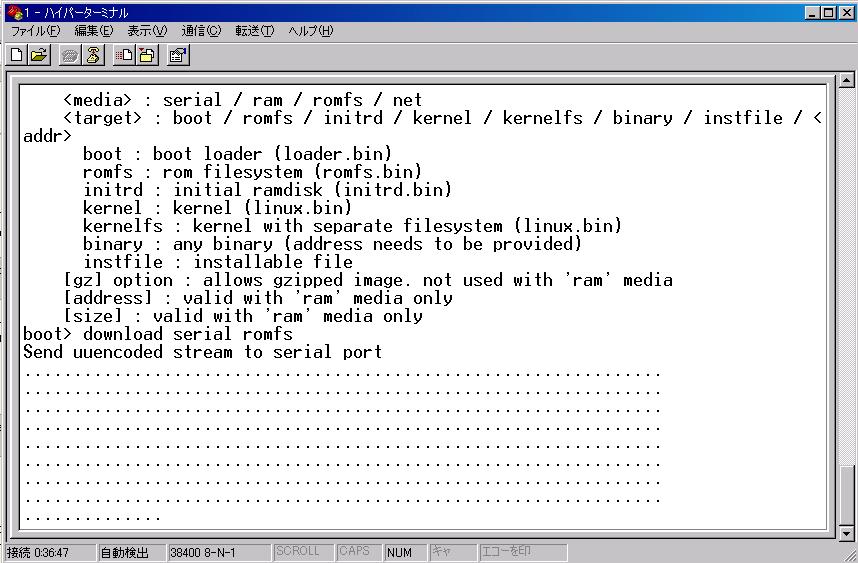

ここで、重要なのは、ブートローだが生きていれば(LEDが点滅していれば生きている可能性あり)、シリアルポートを使って、フラッシュを更新できることだ。そのためのコマンドは、

download serial romfs

と

flash romfs

である。

書き込むデータファイルは、ブートローダーなしでフラッシュイメージを作り、そのファイルの先頭の28バイトを削除し、uuencodeを使って符号化する。28バイトを削除するには、例えば、

dd if=input of=output bs=1 skip=28

を実行すればよい。

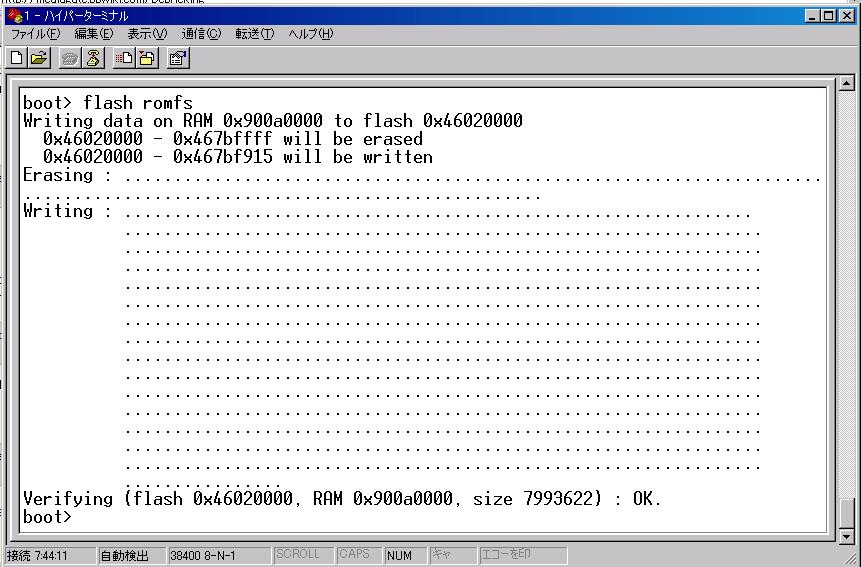

書き込んでいるようす。

転送には38400psで3時間から3時間半はかかる。
