渡辺＞LEDライト計画＞led2＞led3

学校が始まるとNHKロボコンの作業で忙しくなることに気づいた冬休みの最終日
ＣＬＡＮＮＡＤを見て鬱になってたとかなんとか　学生生活･･･　登校･･･　卒業式･･･　俺は死ぬのか

･･･なんにせよロボコンで忙しくなりそうなんでもう回路図だけは作っておこうと思います
といってもかなり簡単なので一瞬です

---

用意するもの

エネループ	（電源）	3本
タイマＩＣ	LMC555	1個
セラミックコンデンサ	0.1μF	1個
電解コンデンサ	100μF	1個
抵抗	いろいろ	4個
トランジスタ	2SC2712	1個

---

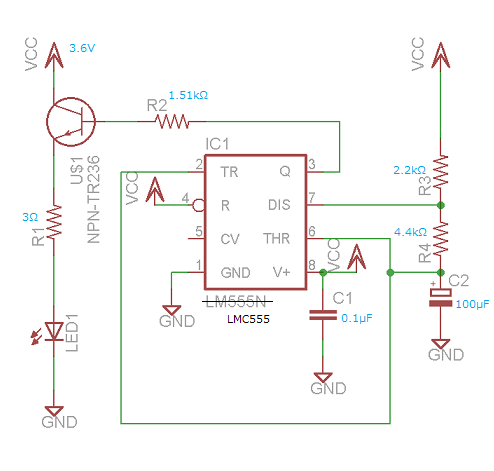

回路図

これだけです

図中の抵抗R1がいわゆる電流制限抵抗というもの　つまりLEDに流す電流を決める
R2がトランジスタのベース端子に電流を流すためのもの
R3,R4,C2のそれぞれの値の大きさでIC出力の発振の周期・デューティ比を決める　つまりLEDが点滅する間隔などを決めてるもの
ってわけです

---

動作説明
どうでもいいぜ！とかとっくに知ってるぜ！って人は読まなくていいです(笑)
自分もデータシートを読んでそのまま組んだだけなんで詳しくは理解してないですし
タイマＩＣで上の図のような接続をすると無安定動作となって出力がオンオフを繰り返すそうです

オンになる時間t1とオフになる時間t2はそれぞれ次のようになります

t1 ＝ 0.693 (R3 ＋ R4)C2
t2 ＝ 0.693 (R4)C2

つまり1周期Tは

T ＝ t1 ＋ t2 ＝ 0.693（R3 ＋ 2×R4)C2

となります
↑の回路の場合Ｔ＝0.7623秒、ｔ１＝0.45738秒
よって　明るい時間 : 暗い時間＝ 6 : 4　となります

---

とまあこんな感じでとりあえず作ってみる
あとはみっちーに頼んでおいたブツが届くのを待つだけだぜｸﾞﾍﾍﾍ

･･･っあ　ここまで書いたはいいけど前のページで点灯/点滅切り替えなんたらって発言してる･･･
うえー

続きます
