渡辺＞LEDライト計画＞led2＞led3＞led4

点灯/点滅の切り替え機能つき回路を考えました
といってもスイッチを入れるだけなので一瞬です

しかしここで問題がひとつ浮上しました
点灯･点滅・オフの三状態を切り替えるには三つの状態を表せる中点オフ1回路2接点スイッチなどでないとうまくいきません
実際に自分が持ってるのは二つの状態しか表せないただの1回路2接点スイッチのみ･･･

---

解決策
そこでスイッチを2つ使って四つの状態を表せるようにして問題解決です
状態1　オン・点灯
状態2　オン・点滅
状態3　オフ・点灯
状態4　オフ・点滅
（オフで点灯とか意味不明かもだけど後から説明します）

---

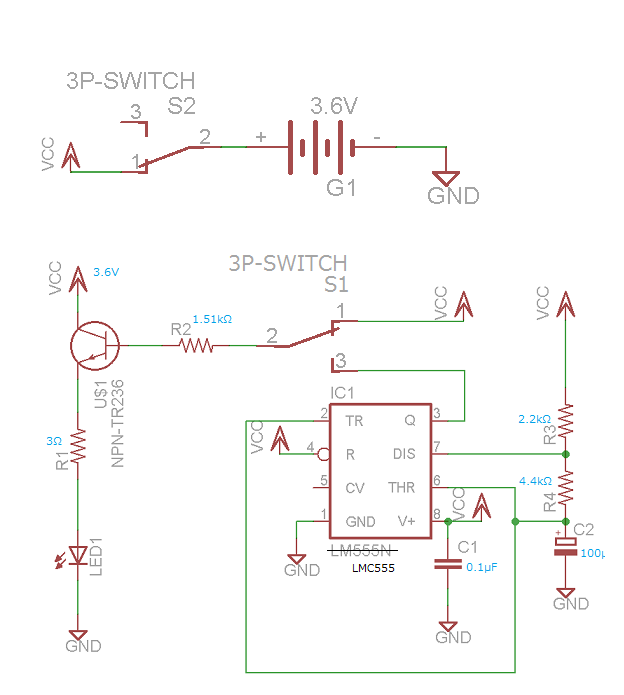

回路図

スイッチを加えてその配線をしただけです
これでまあおそらくうまくいくでしょう

「ちょっと待ってくれ！　つまり･･･どういうことだってばよ？」

Ｓ１

• スイッチ下側　2・3番端子が短絡→オンオフの繰り返し→ＬＥＤ点滅
• スイッチ上側　1・2番端子が短絡→Vccとつながる→常にＬＥＤ点灯

Ｓ２

• スイッチ下側　1・2番端子が短絡→電池がつながる→電源供給
• スイッチ上側　2・3番端子が短絡→電池つながらない→オフ

まあＳ１がモード切替スイッチ、Ｓ２が電源スイッチっていうことですね
そのためオフのまま点灯/点滅を切り替えるということもできるわけです

---

では次でいよいよ今度こそ回路を組みます（ようやくか

続きます
