JBL Control3 Proのリストア

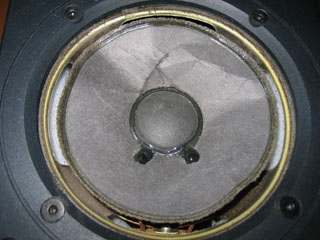

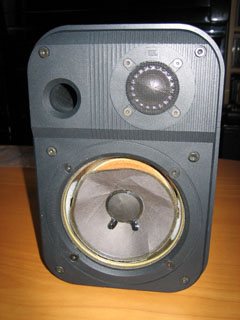

ほぼ廃品となっていたControl3 Proを手に入れたので修復を試みました。

写真では判り難いですが、ウレタンエッジが朽ち果てているのと、
コーンが折れて、一部破れているので値段も廃品級でした。

まず分解してみます。

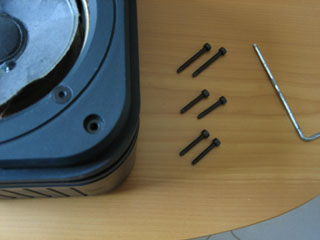

樹脂製のエンクロージャをばらすために六角で前面のねじ六本を外します。
上側の2本のねじが長いようです。

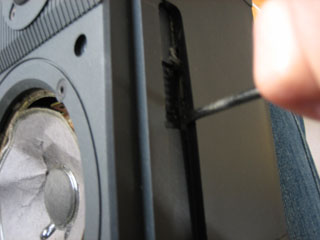

んで、パカッと割れるはずなんですが、接着してるみたいなので、
マイナスドライバーでこじります。このとき、ちょっと傷が付きました(というより増えました。)。

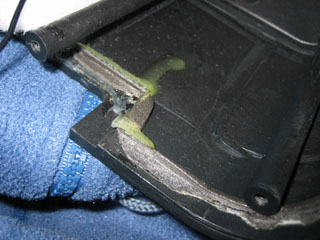

やっぱりゴムのリのようなもので接着していたらしく、
割った後にべったりと接着剤が残ってます。

作業が汚いので、前オーナーはきちんとレストアしてたのか疑問です。
(この辺、｢汚い作業＝愛情が無い｣と、筆者は思い込んでます。)

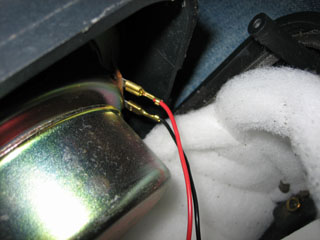

TweeterとWoofer、いずれも平型端子で繋がれていますので、
これを外します。

写真で判るようにエンクロージャ内部にもエッジの破片が多く散見されます。

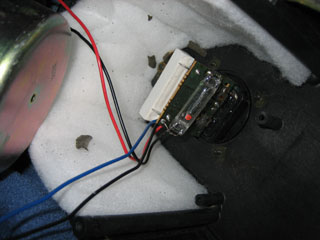

ネットワークは以下の写真。ターミナルに近接してます。
(何がどういう意味を持つのかは知らないです。
　いずれ勉強しないといけないかも知れません。)

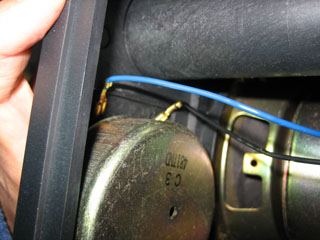

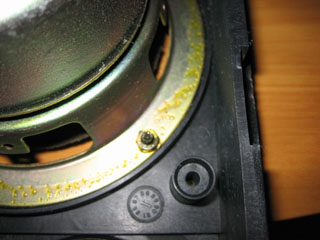

Wooferユニット裏が下の写真です。
ここにもゴムのりがべっとりです。

しかし、この汚さ、なんとかならんのか?

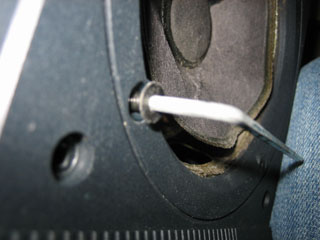

ユニットを外します。裏のナットが固定されていないので、
エンクロージャの分解無しに外すことは無理そうです。

ユニット外したところです。新しいエッジを取り付けるには
手前のウレタンのガスケットのようなものを外す必要があります。

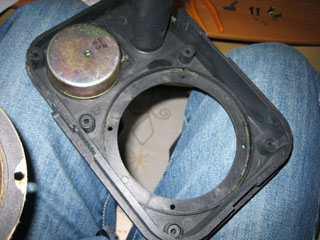

ユニットを取り外したエンクロージャ裏側です。
こちらにも接着剤が残っています。

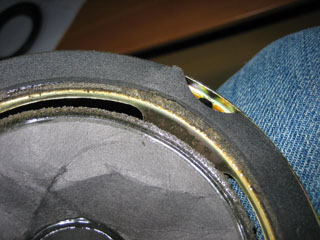

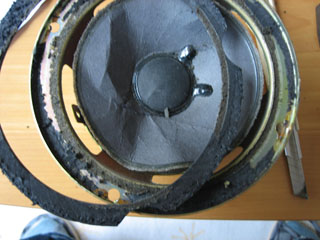

恐れた通り、ガスケット部にも接着剤がべっとりです。
こんなところ強固に接着しても音は変わらないと思いますが。
(物理的に無意味。)

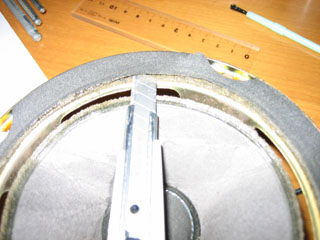

仕方が無いのでカッターで剥いでいきます。

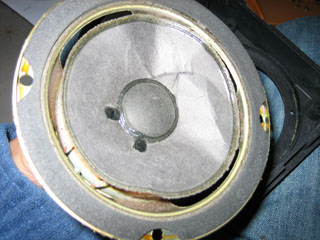

剥ぎ取り完了。強固に付いてたところは、ぼろぼろです。

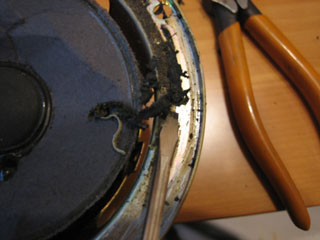

次にマイナスドライバーでエッジの残骸を剥いでいきます。

仕上げにペーパーで軽く磨いて剥ぎ取り終了です。

いよいよエッジの取付けです。
今回はコーンが折れて、一部破れていることから、
先に1)コーンの破れ修復、2)フレームにエッジ取付、3)コーンにエッジ取付
の順にすることでコーン全体の形が整わないかと考えました。

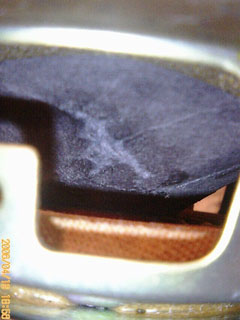

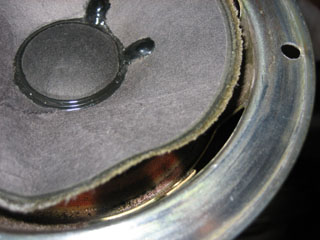

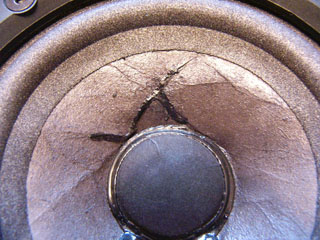

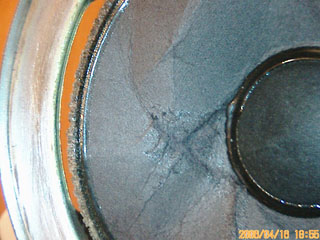

写真が破れた部分です。

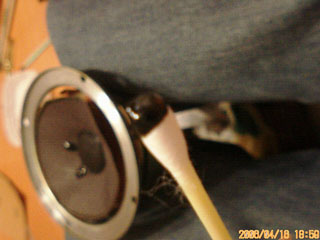

綿棒を用いて裏にゴム系の接着剤をつけます。

形を整えたあとに、べったり接着剤を塗って、更に形を整えます。

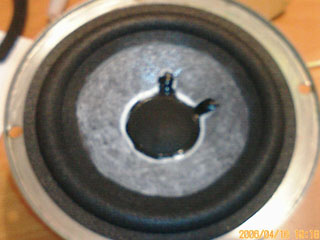

次にエッジを取り付けます。

(写真ぼけてて御免なさい。)
エッジのサイズは4 1/2inch(angled. 通販で購入)です。
これだとコーン外径(OD of speaker cone)よりもエッジが少し小さいのですが、
ちょうど良いサイズが無かったのと、コーン表にエッジを貼り付けることで
コーン形状の修正しようと思っていたので丁度でなくても良いかな?と
思い、このサイズとしました。

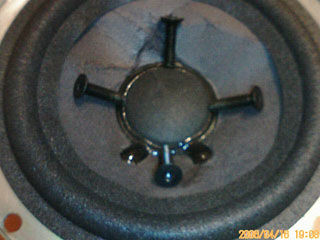

次にコーンにエッジを取り付けます。

ダストカバーからの距離を均等とすることでセンターを出すことにします。

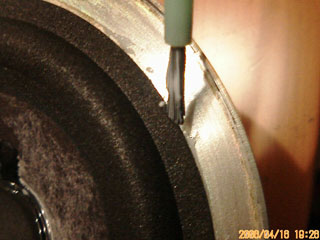

LS-11の修理時同様、接着後、指で圧着し、浮いたところが無いようにします。

ここで冒険なのですが、シワシワになってコシの無くなったコーンを
ピンと復活させるために、木工ボンドを水で溶いたものをコーン前面に
塗ります。乾かないうちにフレームに貼付け、乾いて縮む紙の性質を
利用して張りを復活させる作戦です。
(美術でポスターを作る際に、木枠にケント紙を貼付けるのに、ヒントを得てます。)

ボケてて御免なさい。
この状態でフレームに貼り付けます。

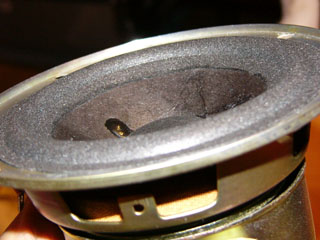

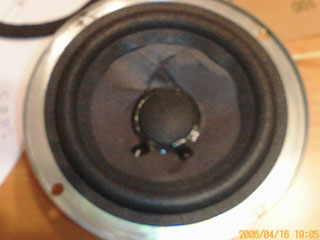

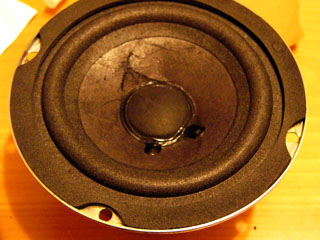

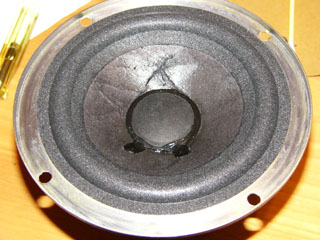

んで、乾いたのが上の写真です。
エッジのサイズが少し小さいのと前から貼ってる関係で、
wooferのサイズが小さくなったように見えます。

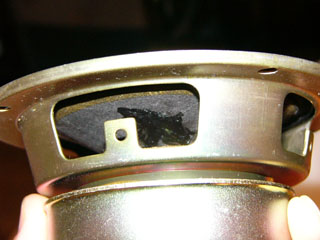

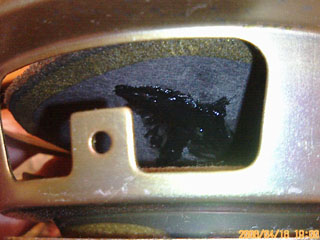

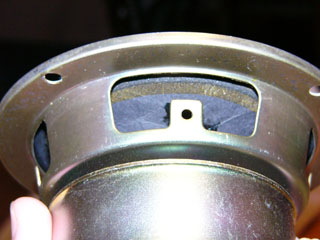

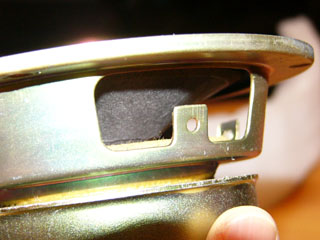

コーンの破れた部分を裏から確認したところです。

裏や横からコーンの角度を見た感じでは、そこそこ形が整ったと思います。

気になったので更に破れた部分にゴム系接着剤を塗りました。
(写真は全て組んだ後のものです。)

ガスケットを貼り付けます。

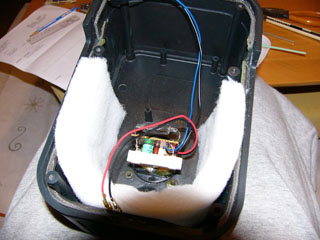

エンクロージャ内の掃除をし(エッジの破片を取り除き)、
吸音材を入れ直します。

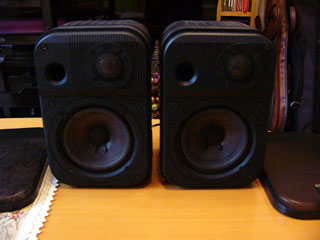

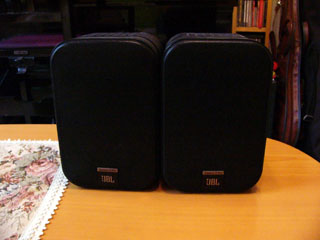

再度組み直します。

コーンの完全再生とまではいかなかった(皺が残った)けど、
ネットまでかけてしまうと何も判らんから、良いですかね。
まあ不満が出れば、コーン試作までいきたいと思います。

リストアは以上で周波数特性を調べたのでそれも報告します。

JBL Control3 Pro(リストアしたもの)の周波数特性

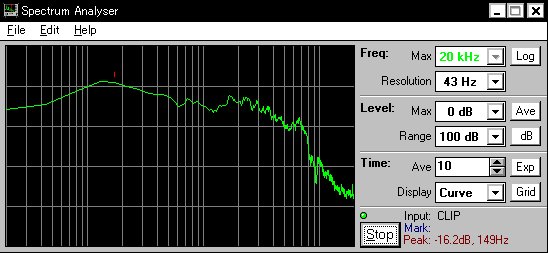

Woofer(問題の)

2wayだからか、そこそこ中音域も出るんですね。

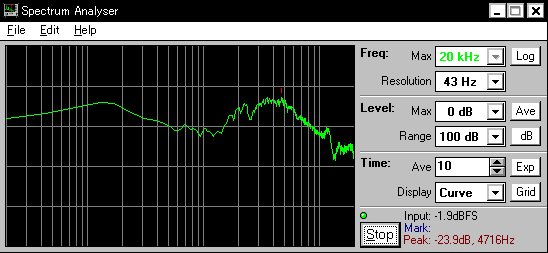

Tweeter

3000-5000Hzくらいにピーク。
もうちょっと高いとこ出ても良いのにと思いますが、
こんなもんなんすかね?
まあ、Wooferの足らず(3000Hz以上)を出していることが判ります。

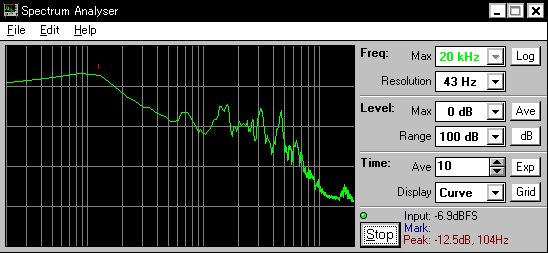

バスレフの穴(??で良いのかな?)

バスレフ前の測定では一応80-100Hzにピークが来ているようです。中高音側で鋸のような波形が出ています。置いた机か、箱そのものがビビッているのでしょう(とりあえず対策せず)。

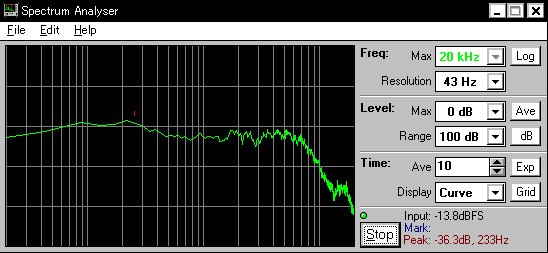

Total(30cm前です。スピーカーの真ん中位置で。)

これ結構、マイク位置で変わるんですよね。
低音域は怪しいですけど～7000Hzくらいまで出てるんでしょうか?
LS-11はどうだったかな?

ここで修理前は出ていなかった低音域の音を出して見ました。

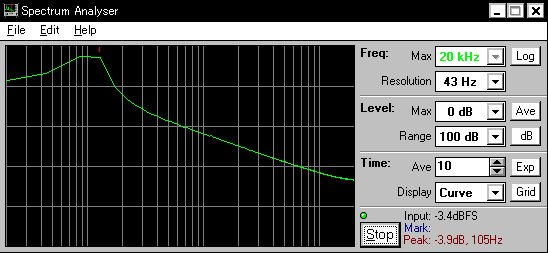

100Hz

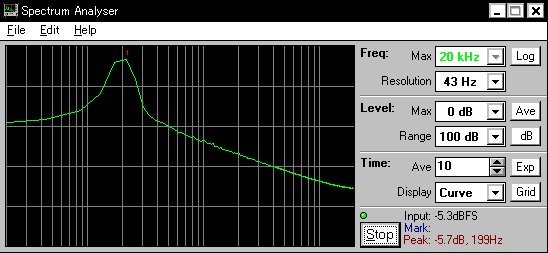

200Hz

修理前全く聞こえなかった200Hzの音が聞こえました。良かった...

ちなみに高音も。

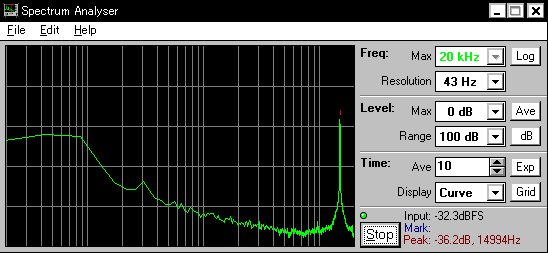

さすがに20000Hzは聞こえませんでしたが(私の耳か? でもマイクも拾わなかったし。機器の問題か?)、15000Hzは聞こえました。

とりあえず修理成功で良いよね???

(2006.05.14記載)
