1. 前準備

1.1. IOSの配置
IOSをローカルPC上に保存します。保存先はどこでも構いませんが、以下のディレクトリに保存した方が分かりやすくて良いと思います。

保存先：C:\Program Files\Dynamips\images

1.2. 作業用ディレクトリ
作業がしやすいよう作業用ディレクトリを作成します。この手順では、以下ディレクトリを作成します。

作成ディレクトリ：C:\lab\test

1.3. サンプルファイルのコピー
以下のサンプルファイルを作業用ディレクトリにコピーします。

サンプルファイル：C:\Program Files\Dynamips\sample_labs\simple1\simple1.net

2. サンプルファイルの編集

simple.1netの確認します。#で始まる行はコメントなので、無視しても大丈夫です。

# Simple lab
                                                                        ・・・（１）
[localhost]

    [[7200]]                                                            ・・・（２）
    image = \Program Files\Dynamips\images\c7200-jk9o3s-mz.124-7a.image ・・・（３）
    # On Linux / Unix use forward slashes:
    # image = /opt/7200-images/c7200-jk9o3s-mz.124-7a.image
    npe = npe-400                                                       ・・・（４）
    ram = 160                                                           ・・・（５）

    [[ROUTER R1]]                                                       ・・・（６）
    s1/0 = R2 s1/0                                                      ・・・（７）
                                                                        ・・・（８）
    [[router R2]]                                                       ・・・（９）
    # No need to specify an adapter here, it is taken care of
    # by the interface specification under Router R1
                                                                        ・・・（１０）

2.1. 省メモリの設定
（１）のあたり（localhostよりも上）に、以下2行の省メモリの設定を書き加えます。この設定は任意のはずですが、c2600シリーズの場合は、この設定がないとルータが起動しませんでした。

ghostios = True
sparsemem = True

2.2. 機器の指定
（２）でエミュレートする機器を指定します。「2610」に書き換えます

2.3. IOSの指定
（３）で上記手順で配置したIOSに書き換えます。

2.4. npeの設定
（４）はcisco7200シリーズ専用の設定であるため、7200以外の場合は削除して下さい。

2.5. RAMサイズの指定
（５）でRAMのサイズを指定します。デフォルトのままでOKです。

2.6. ルータの指定
（６）（９）でルータ名を指定します。

2.7. 接続関係の指定
（７）で接続関係を指定します。デフォルトの設定をコメントアウトし、以下1行を書き加えて下さい。ルータR1 FastEthernet 1/0とルータR2 FastEthernet 1/0を結線するという意味です。

f1/0 = R2 f1/0

2.8. 機器の指定
（８）（１０）のあたりにルータR1, R2が使用する機器を、以下の通り指定します。なお、設定が何もない場合は、7200になります。

model = 2610

2.9. 以上の設定を反映した例は以下の通りです。

# Simple lab

ghostios = True
sparsemem = True
[localhost]

    [[2610]]
    image = \Program Files\Dynamips\images\c2600-ipbasek9-mz.124-21.bin
    # On Linux / Unix use forward slashes:
    # image = /opt/7200-images/c7200-jk9o3s-mz.124-7a.image
    # npe = npe-400
    ram = 160

    [[ROUTER R1]]
    # s1/0 = R2 s1/0
    f1/0 = R2 f1/0
    model=2610

    [[ROUTER R2]]
    # No need to specify an adapter here, it is taken care of
    # by the interface specification under Router R1
    model=2610

3. Dynamips Dynagen 起動

3.1. Dynamips 起動

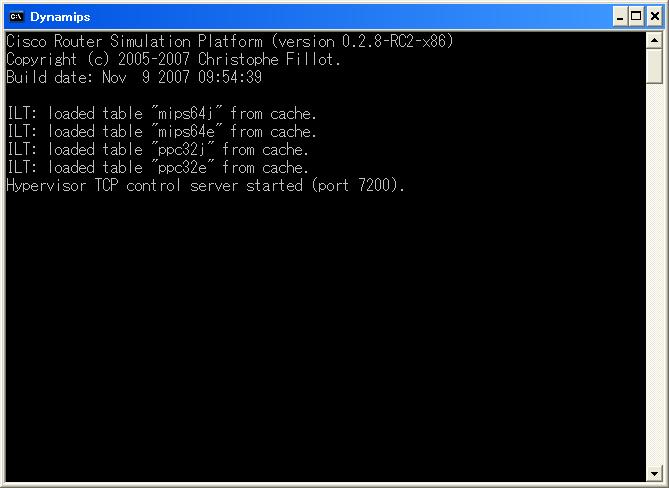

デスクトップの「Dynamips Server」へのショートカットをダブルクリックして、起動します。

3.2. Dynagen 起動

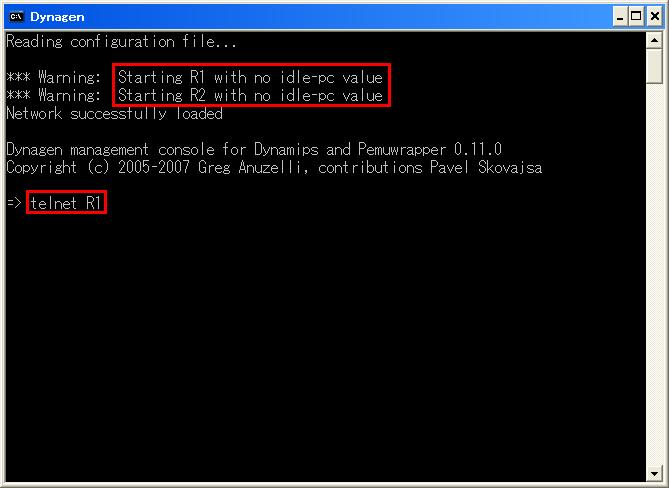

「Dynamips Server」を起動したままで、先ほど編集したsample1.netをダブルクリックして起動させます。
idle-pcについての警告が出ていますが、今の時点では無視して構いません。idle-pcについては後述します。

3.3. ルータ 起動

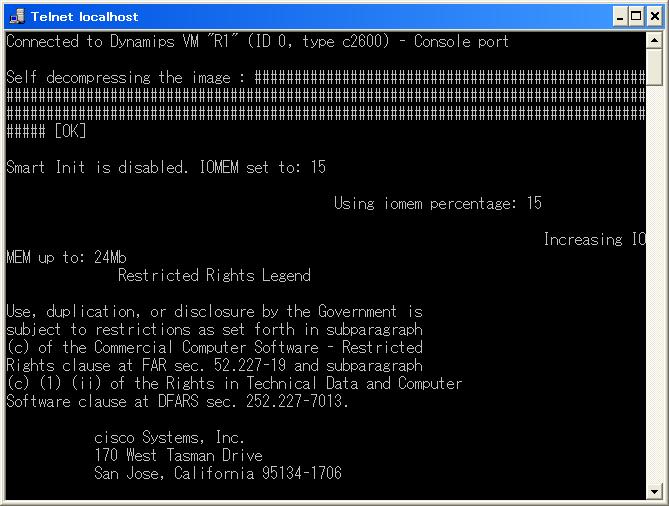

Dynagenのコンソール上で「telnet R1」と入力します。以下のようなコンソールが立ち上がり、ルータに接続する事ができます。
