20100329 ルータをスイッチとして代用

最終更新:2010年04月03日 15:44

it_certification

- view
管理者のみ編集可

目的

  • EtherSwitchモジュールを使用し、ルータをスイッチの代わりとして使用します。

構成

  • 設定概要
    • R2をスイッチの代用とします

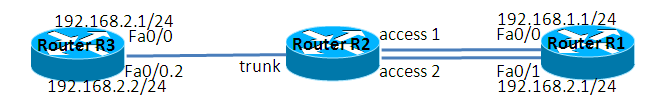

  • 構成図
  • netファイル
model = 3660
[localhost]

    [[3660]]
        image = C:\Program Files\Dynamips\images\c3660-ik9o3s-mz.124-6.T.bin
        ram = 160

    [[ROUTER R1]]
    	f0/0 = R2 f1/0
    	f0/1 = R2 f1/1

    [[ROUTER R2]]
        slot1 = NM-16ESW
        f1/2 = R3 f0/0

    [[ROUTER R3]]
  • R1
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
resource policy
!
memory-size iomem 5
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.1.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/1
 ip address 192.168.2.1 255.255.255.0
 duplex auto
 speed auto
!
ip http server
no ip http secure-server
!
!
!
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end
  • R2
後述
  • R3
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
!
resource policy
!
memory-size iomem 5
!
!
ip cef
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 ip address 192.168.1.2 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet0/0.2
 encapsulation dot1Q 2
 ip address 192.168.2.2 255.255.255.0
 no snmp trap link-status
!
interface FastEthernet0/1
 no ip address
 shutdown
 duplex auto
 speed auto
!
ip http server
no ip http secure-server
!
!
!
!
!
!
control-plane
!
!
!
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 設定および疎通確認

  • VLAN 設定
enableモードでvlan databaseと入力する事で、VLANの編集ができます。
R2#vlan database
R2(vlan)#vlan 2
VLAN 2 added:
    Name: VLAN0002
R2(vlan)#
showコマンドで作成済みのVLANを確認できます。
R2(vlan)#show
  VLAN ISL Id: 1
    Name: default
    Media Type: Ethernet
    VLAN 802.10 Id: 100001
    State: Operational
    MTU: 1500
    Translational Bridged VLAN: 1002
    Translational Bridged VLAN: 1003

  VLAN ISL Id: 2
    Name: VLAN0002
    Media Type: Ethernet
    VLAN 802.10 Id: 100002
    State: Operational
    MTU: 1500

  VLAN ISL Id: 1002
    Name: fddi-default
    Media Type: FDDI
    VLAN 802.10 Id: 101002
    State: Operational
    MTU: 1500
    Bridge Type: SRB
    Translational Bridged VLAN: 1
    Translational Bridged VLAN: 1003

  VLAN ISL Id: 1003
    Name: token-ring-default
    Media Type: Token Ring
    VLAN 802.10 Id: 101003
    State: Operational
    MTU: 1500
    Bridge Type: SRB
    Ring Number: 0
    Bridge Number: 1
    Parent VLAN: 1005
    Maximum ARE Hop Count: 7
    Maximum STE Hop Count: 7
    Backup CRF Mode: Disabled
    Translational Bridged VLAN: 1
    Translational Bridged VLAN: 1002

  VLAN ISL Id: 1004
    Name: fddinet-default
    Media Type: FDDI Net
    VLAN 802.10 Id: 101004
    State: Operational
    MTU: 1500
    Bridge Type: SRB
    Bridge Number: 1
    STP Type: IBM

  VLAN ISL Id: 1005
    Name: trnet-default
    Media Type: Token Ring Net
    VLAN 802.10 Id: 101005
    State: Operational
    MTU: 1500
    Bridge Type: SRB
    Bridge Number: 1
    STP Type: IBM
  • ポート設定
各ポートに対して設定を投入します。Catalystの場合とほぼ同様です。
R2(config)#interface FastEthernet 1/0
R2(config-if)#switchport mode access
R2(config-if)#switchport access vlan 1
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#interface FastEthernet 1/1
R2(config-if)#switchport mode access
R2(config-if)#switchport access vlan 2
R2(config-if)#no shutdown
R2(config-if)#exit
R2(config)#int FastEthernet 1/2
R2(config-if)#switchport mode trunk
R2(config-if)#switchport trunk encapsulation dot1q
R2(config-if)#switchport trunk native vlan 1
R2(config-if)#no shutdown
  • 疎通確認
疎通確認を行います。
R3#ping 192.168.1.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 8/99/160 ms
R3#ping 192.168.2.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.2.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 40/108/200 ms

補足

Dynagen上のc3660でIOS12.1の場合は、動作しませんでした。
