20100330 ipv6 static route

最終更新：2010年04月03日 15:52

it_certification

- view

管理者のみ編集可

目的

IPv6 addressの設定方法を確認します。

構成

設定概要
- ipv6アドレスを設定します
- staticルーティングを定義します。
- R1, R2の間は1本がactive系で2本のstandby系です。
- 2本のstandby系は負荷分散するように設定します。

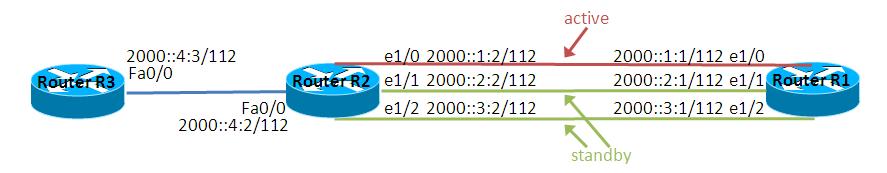

構成図

netファイル

ghostios = True
sparsemem = True
model = 3620
[localhost]

    [[3620]]
        image = C:\Program Files\Dynamips\images\c3620-j1s3-mz.123-18.bin
        ram = 256

    [[ROUTER R1]]
    	e1/0 = R2 e1/0
    	e1/1 = R2 e1/1
    	e1/2 = R2 e1/2

    [[ROUTER R2]]
    	f0/0 = R3 f0/0

    [[ROUTER R3]]

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R1
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
ipv6 unicast-routing
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback1
 no ip address
 ipv6 address 2000::1:1:1/128
!
interface Ethernet1/0
 no ip address
 half-duplex
 ipv6 address 2000::1:1/112
 ipv6 address FE80::1:10 link-local
 ipv6 enable
!
interface Ethernet1/1
 no ip address
 half-duplex
 ipv6 address 2000::2:1/112
 ipv6 enable
!
interface Ethernet1/2
 no ip address
 half-duplex
 ipv6 address 2000::3:1/112
!
interface Ethernet1/3
 no ip address
 shutdown
 half-duplex
!
ip http server
ip classless
!
!
ipv6 route ::/0 2000::3:2 10
ipv6 route ::/0 2000::2:2 10
ipv6 route ::/0 2000::1:2
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R2
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
ipv6 unicast-routing
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 no ip address
 duplex auto
 speed auto
 ipv6 address 2000::4:2/112
!
interface Ethernet1/0
 no ip address
 half-duplex
 ipv6 address 2000::1:2/112
!
interface Ethernet1/1
 no ip address
 half-duplex
 ipv6 address 2000::2:2/112
!
interface Ethernet1/2
 no ip address
 half-duplex
 ipv6 address 2000::3:2/122
!
interface Ethernet1/3
 no ip address
 shutdown
 half-duplex
!
ip http server
ip classless
!
!
ipv6 route ::/0 2000::3:1 10
ipv6 route ::/0 2000::2:1 10
ipv6 route ::/0 2000::1:1
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
 login
!
!
end

!
version 12.3
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname R3
!
boot-start-marker
boot-end-marker
!
!
no aaa new-model
ip subnet-zero
!
!
!
ip cef
ipv6 unicast-routing
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface FastEthernet0/0
 no ip address
 duplex auto
 speed auto
 ipv6 address 2000::4:3/112
!
ip http server
ip classless
!
!
ipv6 route ::/0 2000::4:2
!
!
!
!
!
!
line con 0
line aux 0
line vty 0 4
!
!
end

検証1 ipv6 設定

ipv6アドレスの設定

ipv6によるルーティングを有効にします。

R1(config)#ipv6 unicast-routing

I/Fに対して、ipv6を有効にします。この時点で、EUI-64形式のインタフェースIDのリンクローカルアドレスが自動設定されます。

R1(config)#interface Ethernet 1/0
R1(config-if)#ipv6 enable
R1(config-if)#do show ipv6 interface Ethernet 1/0
Ethernet1/0 is administratively down, line protocol is down
  IPv6 is enabled, link-local address is FE80::CE00:FFF:FE20:10 [TENTATIVE] <-EUI-64形式のipv6 address
  No global unicast address is configured
  Joined group address(es):
    FF02::1
    FF02::2
    FF02::1:FF20:10
  MTU is 1500 bytes
  ICMP error messages limited to one every 100 milliseconds
  ICMP redirects are enabled
  ND DAD is enabled, number of DAD attempts: 1
  ND reachable time is 30000 milliseconds
  ND advertised reachable time is 0 milliseconds
  ND advertised retransmit interval is 0 milliseconds
  ND router advertisements are sent every 200 seconds
  ND router advertisements live for 1800 seconds
  Hosts use stateless autoconfig for addresses.

EUI-64形式のリンクローカルアドレスは分かりづらいので、リンクローカルアドレスを明示的に指定します。
以下のgeneさんの記事に読んだ限りでは、この方法が実践的であると思います。しかし、CCIE対策の動作確認が主な目的なので、リンクローカルアドレスの設定は以降省略します。
http://www.n-study.com/network/2005/08/ciscoipv6.html

R1(config-if)#ipv6 address FE80::1:10 link-local
R1(config-if)#do show ipv6 interface Ethernet 1/0
Ethernet1/0 is administratively down, line protocol is down
  IPv6 is enabled, link-local address is FE80::1:10 [TENTATIVE]
  No global unicast address is configured
  Joined group address(es):
    FF02::1
    FF02::2
    FF02::1:FF01:10
  MTU is 1500 bytes
  ICMP error messages limited to one every 100 milliseconds
  ICMP redirects are enabled
  ND DAD is enabled, number of DAD attempts: 1
  ND reachable time is 30000 milliseconds
  ND advertised reachable time is 0 milliseconds
  ND advertised retransmit interval is 0 milliseconds
  ND router advertisements are sent every 200 seconds
  ND router advertisements live for 1800 seconds
  Hosts use stateless autoconfig for addresses.

グローバルユニキャストアドレスの設定を行います。

R1(config-if)#ipv6 address 2000::1:1/112
R1(config-if)#do show ipv6 interface Ethernet 1/0
Ethernet1/0 is administratively down, line protocol is down
  IPv6 is enabled, link-local address is FE80::1:10 [TENTATIVE]
  Global unicast address(es):
    2000::1:1, subnet is 2000::1:0/112 [TENTATIVE]
  Joined group address(es):
    FF02::1
    FF02::2
    FF02::1:FF01:1
    FF02::1:FF01:10
  MTU is 1500 bytes
  ICMP error messages limited to one every 100 milliseconds
  ICMP redirects are enabled
  ND DAD is enabled, number of DAD attempts: 1
  ND reachable time is 30000 milliseconds
  ND advertised reachable time is 0 milliseconds
  ND advertised retransmit interval is 0 milliseconds
  ND router advertisements are sent every 200 seconds
  ND router advertisements live for 1800 seconds
  Hosts use stateless autoconfig for addresses.

ipv4と同様にno shutdownコマンドも入力します。

R1(config-if)#no shutdown

同様の手順で、構成図の通りipv6アドレスを全I/Fに対して設定します。

static routeの設定

R1に対し、以下の通りstatic routeを設定します。

R1(config)#ipv6 route ::/0 2000::1:2
R1(config)#ipv6 route ::/0 2000::2:2 10
R1(config)#ipv6 route ::/0 2000::3:2 10
R1(config)#do show ipv6 route
IPv6 Routing Table - 12 entries
Codes: C - Connected, L - Local, S - Static, R - RIP, B - BGP
       U - Per-user Static route
       I1 - ISIS L1, I2 - ISIS L2, IA - ISIS interarea, IS - ISIS summary
       O - OSPF intra, OI - OSPF inter, OE1 - OSPF ext 1, OE2 - OSPF ext 2
       ON1 - OSPF NSSA ext 1, ON2 - OSPF NSSA ext 2
S   ::/0 [1/0]
     via 2000::1:2 <- 表示されるのは2000::1:2のみです。floating staticは表示されません。
C   2000::1:0/112 [0/0]
     via ::, Ethernet1/0
L   2000::1:1/128 [0/0]
     via ::, Ethernet1/0
C   2000::2:0/112 [0/0]
     via ::, Ethernet1/1
L   2000::2:1/128 [0/0]
     via ::, Ethernet1/1
C   2000::3:0/112 [0/0]
     via ::, Ethernet1/2
L   2000::3:1/128 [0/0]
     via ::, Ethernet1/2
LC  2000::1:1:1/128 [0/0]
     via ::, Loopback1
L   FE80::/10 [0/0]
    via ::, Null0
L   FF00::/8 [0/0]
     via ::, Null0

R2に対し、以下の通りstatic routeを設定します。

R2(config)#ipv6 route ::/0 2000::1:1
R2(config)#ipv6 route ::/0 2000::2:1 10
R2(config)#ipv6 route ::/0 2000::3:1 10
R2(config)#do show ipv6 route
 - 略 -
S   ::/0 [1/0]
     via 2000::1:1

R3に対し、以下の通りstatic routeを設定します。

R3(config)#ipv6 route ::/0 2000::4:2
R3(config)#do show ipv6 route
 - 略 -
S   ::/0 [1/0]
     via 2000::4:2

検証2 正常系の疎通確認

疎通確認

R1からR3へのping応答を確認します。

R1#ping 2000::4:3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::4:3, timeout is 2
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max
R1#traceroute 2000::4:3

Type escape sequence to abort.
Tracing the route to 2000::4:3

  1 2000::1:2 52 msec 36 msec 20 msec
  2 2000::4:3 32 msec 28 msec 24 msec

R3からR1 loopback 1へのping応答を確認します。

R3#ping 2000::1:1:1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::1:1:1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 28/67/128 ms
R3#traceroute 2000::1:1:1

Type escape sequence to abort.
Tracing the route to 2000::1:1:1

  1 2000::4:2 48 msec 8 msec 8 msec
  2 2000::1:1 8 msec 28 msec 32 msec

検証3 経路切替の確認

I/Fのshutdown

R1 e1/0をshutdownさせます。

R1(config)#interface Ethernet 1/0
R1(config-if)#shutdown

疎通確認

R1からR3へは疎通可能ですが、R3からR1へは疎通不可能になりました。

R1#ping 2000::4:3

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::4:3, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 20/46/100 ms
R1#


R3#ping 2000::1:1:1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::1:1:1, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)
R3#traceroute 2000::1:1:1

Type escape sequence to abort.
Tracing the route to 2000::1:1:1

  1 2000::4:2 64 msec 16 msec 8 msec
  2 2000::4:2 !H  *  !H

shutdownおよび経路の確認

疎通負荷の原因を確かめます。R2を見ると、shutdownした対向のI/Fであるe/0/0が依然upしたままになっています。そのため、floating staticが機能せず疎通不可能になっている事が分かります。
（この症状がバグなのか仕様なのかは不明です。）

R2#show ipv6 interface brief
FastEthernet0/0            [up/up]
    FE80::CE01:DFF:FE78:0
    2000::4:2
Ethernet1/0                [up/up]
    FE80::CE01:DFF:FE78:10
    2000::1:2
Ethernet1/1                [up/up]
    FE80::CE01:DFF:FE78:11
    2000::2:2
Ethernet1/2                [up/up]
    FE80::CE01:DFF:FE78:12
    2000::3:2
Ethernet1/3                [administratively down/down]
    unassigned
R2#show ipv6 route
 - 略 -
S   ::/0 [1/0]
     via 2000::1:1

検証4 負荷分散の確認

I/Fのshutdown

R2 e1/0をshutdownさせます。

R2(config)#interface Ethernet 1/0
R2(config-if)#shutdown

経路の確認

今度は、floating staticが浮かび上がった事が確認できます。

R2#show ipv6 route
 - 略 -
S   ::/0 [10/0]
     via 2000::3:1
     via 2000::2:1

疎通確認

R3, R1間のpingが可能になりました。tracerouteの結果が複数表示されているのは、「ttlが2で1回目に送信されたパケットは2000::2:1経由、ttlが2で2回目に送信されたパケットは2000::3:1経由、ttlが2で3回目に送信されたパケットは2000::2:1経由である」という意味です。

R3#ping 2000::1:1:1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::1:1:1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/32/68 ms
R3#traceroute 2000::1:1:1

Type escape sequence to abort.
Tracing the route to 2000::1:1:1

  1 2000::4:2 84 msec 28 msec 24 msec
  2 2000::2:1 28 msec
    2000::3:1 36 msec
    2000::2:1 24 msec

負荷分散の確認

etherchannelなどによる負荷分散は送信元IPアドレスと宛先IPアドレスに基づいて負荷分散されますが、今回のようにstatic routeで負荷分散する場合はパケット単位で負荷分散されるようです。
負荷分散の様子を確かめるために、大量のpingをR3からR1に送信します。
しかし、なぜか5回しかpingが送信されません。これも仕様でしょうか…。

R3#ping 2000::1:1:1 repeat 5000

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::1:1:1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/28/48 ms

pingコマンドを気合で連打した直後に、間髪おかずR2のカウンタを確かめます。

R3#ping 2000::1:1:1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::1:1:1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/20/28 ms
R3#ping 2000::1:1:1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::1:1:1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 24/36/56 ms
R3#ping 2000::1:1:1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::1:1:1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 24/41/80 ms
R3#ping 2000::1:1:1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 2000::1:1:1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 12/24/44 ms
R3#


R2#show interfaces summary

 *: interface is up
 IHQ: pkts in input hold queue     IQD: pkts dropped from input queue
 OHQ: pkts in output hold queue    OQD: pkts dropped from output queue
 RXBS: rx rate (bits/sec)          RXPS: rx rate (pkts/sec)
 TXBS: tx rate (bits/sec)          TXPS: tx rate (pkts/sec)
 TRTL: throttle count

  Interface              IHQ   IQD  OHQ   OQD  RXBS RXPS  TXBS TXPS TRTL
------------------------------------------------------------------------
* FastEthernet0/0          0     0    0     0  1000    1  1000    1    0
  Ethernet1/0              0     0    0     0     0    0     0    0    0
* Ethernet1/1              0     0    0     0  1000    1  1000    1    0
* Ethernet1/2              0     0    0     0  1000    1  1000    1    0
  Ethernet1/3              0     0    0     0     0    0     0    0    0
NOTE:No separate counters are maintained for subinterfaces
     Hence Details of subinterface are not shown
R2#

補足

CCOによると、「Cisco IOS ソフトウェアリリース 12.2(2)T または 12.0(21)ST 以降がサポートされているハードウェアプラットフォームでは、IPv6 もサポートされています。」とあります。
Dynagen上のc2621でIOS12.4(21)を使用した場合は、ipv6コマンドを入力する事ができませんでした。

「20100330 ipv6 static route」をウィキ内検索

添付ファイル


人気記事ランキング

最近更新されたページ

急上昇Wikiランキング

急上昇中のWikiランキングです。今注目を集めている話題をチェックしてみよう！

人気Wikiランキング

atwikiでよく見られているWikiのランキングです。新しい情報を発見してみよう！

新規Wikiランキング

最近作成されたWikiのアクセスランキングです。見るだけでなく加筆してみよう！

全体ページランキング

最近アクセスの多かったページランキングです。話題のページを見に行こう！

20100330 ipv6 static route

目的

構成

検証1 ipv6 設定

検証2 正常系の疎通確認

検証3 経路切替の確認

検証4 負荷分散の確認

補足

メインコンテンツ

更新履歴

@Wiki
