RaspberryPi Touch Display2 (7inch) SC1635

取り付け

公式の取り付け手順

CAD data

ビス穴の位置はこのPDFの5/8ページ

課題

touch座標が表示とズレる

2026-04-14 09:42公開versionで改善済みっぽい。わしの1ヶ月を返せ...

• raspios_arm64-2026-04-14
• raspios_full_arm64-2026-04-14
• raspios_lite_arm64-2026-04-14

---

取り付け後、何らかの操作をするとtouch座標がバグる場合がある。
具体的には、"Control Centre"の"画面"タブで[画面]-[DSI-2]-[向き]を変更すると、表示は回転するが、touch座標は回転しない。
つまり表示を90°回転させたら横長の画面で表示されるが、touch座標は縦長の画面のまま90°ズレた座標をtouchしたことになる。
こんな感じ。

どうも、認識するdevice名が変わっとる？名称は同じじゃけぇ同じdevice扱いなんかな？
”11-005d”が無くなったのはi2cの設定云々がおかしくなった？
device名に付いてるcheckも外れてた。

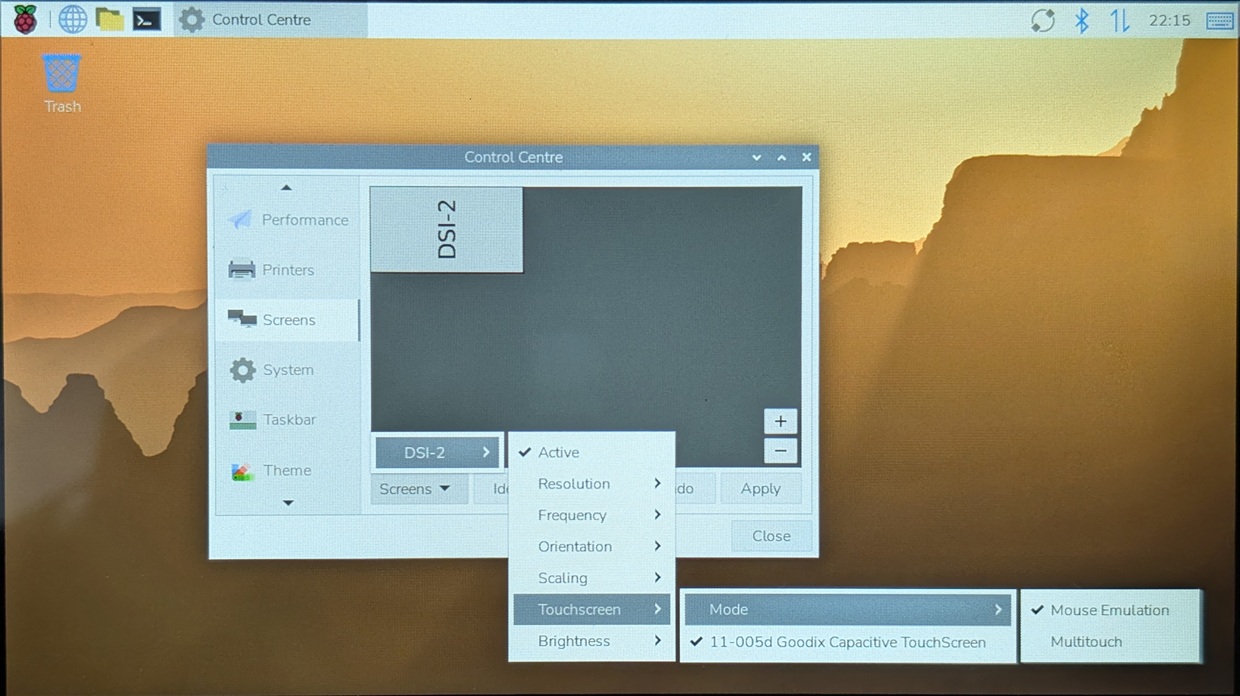

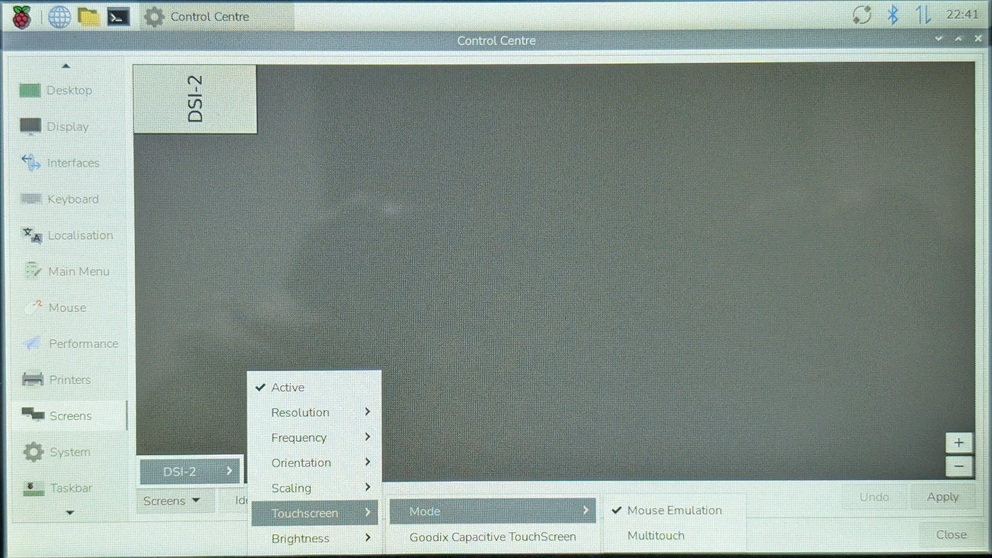

before	after
11-005d Goodix Capacitive TouchScreen	Goodix Capacitive TouchScreen

i2cの状態を確認したところ、問題無く認識してるっぽい。
$ sudo i2cdetect -l

i2c-11 i2c Synopsys DesignWare I2C adapter I2C adapter
i2c-13 i2c 107d508200.i2c I2C adapter
i2c-14 i2c 107d508280.i2c I2C adapter

$ sudo i2cdetect -y 11

     0  1  2  3  4  5  6  7  8  9  a  b  c  d  e  f
00:                         -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- UU -- -- -- -- -- -- -- -- -- --
50: -- -- -- -- -- -- -- -- -- -- -- -- -- UU -- --
60: -- -- -- -- -- 65 -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

事象発生のtrigger

現状確認できた事象発生のtriggerは以下。

• firmwareのupdate
• "Control Centre"の"ディスプレイ"タブで、"画面のブランク"をoff→onに設定

対策

Control Centre～Screens設定の変更

原因は、なぜかTouchScreenの設定が飛んでることだったっぽい。
つまり、"Control Centre"の[DSI-2]-[TouchScreen]-[Goodix Capacitive TouchScreen]にcheckが付いてないのが原因。

"Control Centre"の"Screens"タブを選択。
[DSI-2]-[TouchScreen]-[Goodix Capacitive TouchScreen]を選択し、checkを付ける。
その後、reboot。

$ sudo reboot

再起動後、touch動作を確認。touch座標が表示座標と一致していれば問題解決。

TouchDisplay driver ※改善せず

config.txtに記載されているdriverを変更することで、この事象を改善できるという情報があったのでいじってみる。

$ sudo vi /boot/firmware/config.txt

config.txtに、display関係の記述は、

dtoverlay=vc4-kms-v3d

のみ。
"vc4-kms-dsi-ili9881-7inch"を追記し、rotationで回転量を指定すると直るって情報があったので試みる。
"config.txt"を開き、vc4-kms-v3dの隣に追加。

dtoverlay=vc4-kms-dsi-ili9881-7inch,rotation=90

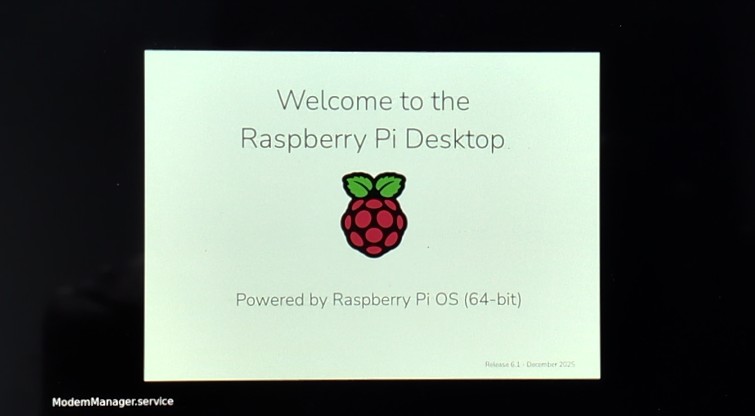

すると、起動時のsplash表示が回っただけで、OSが起動してからの表示とtouch座標のズレにはなんの影響も及ぼさんかった。。。

注意点1

TouchDisplay2側に用意されてるビス穴はM2.5。
固定用にM2.5*4mmかな？のビスが付属する。
TouchDisplay2に取り付けたまま、X1001も接続しようと思ったら...X1001付属のM2.5*17mmの六角スペーサーがメス-メスで、同時に固定できんという事が分かった。購入してから...
なので、別途M2.5*17mmのオス-メスの六角スペーサーの購入が別途必要となる。

注意点2

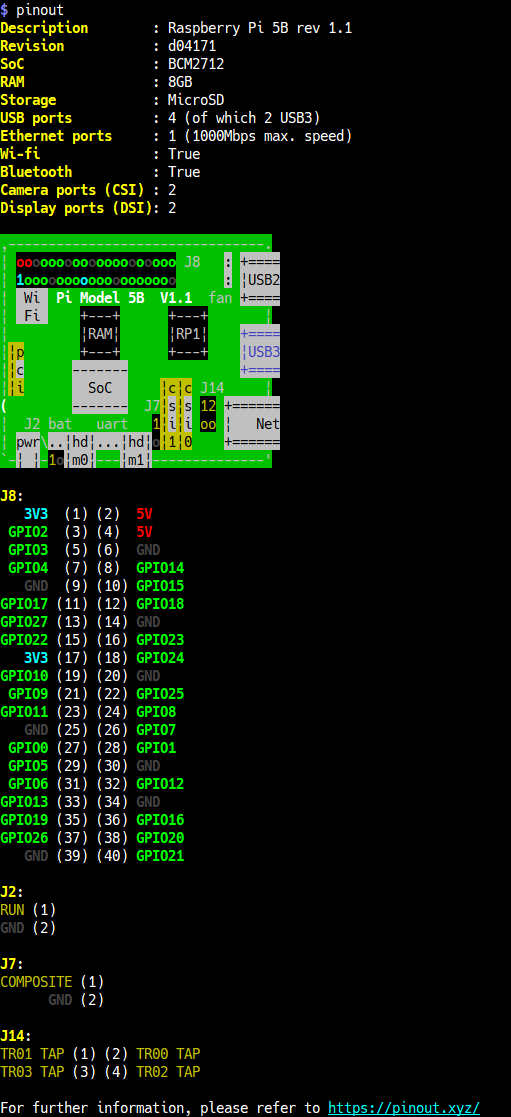

公式の取り付け手順では電源をGPIOの2pinと6pinを用いて5V電源とする取り付け方法となっているのだが...

このGPIOは、BIOSが起動した段階では有効でない。
つまり、OSが起動してない状態だと指定pinから5Vの電源は取得できない。
OSが起動できない状態で接続testしようとして、うんともすんとも言わんくてかなり焦った。
もちろん、公式documentにそのような記載は無いので注意。

---
