メンテの基本戦略。

1. まずキャリアポイントなどIF周波数周りの調整。
2. IF周りが正確になったら、周波数カウンタの表示を調整したい。
3. 次いでPLLのアンロックと、送受信部の調整を並行して進めたい。

こんなかんじ。

IF周波数周りの調整

AF-GENユニット・CARユニットで行う。いずれも上面カバーを外した側にある基板だ。

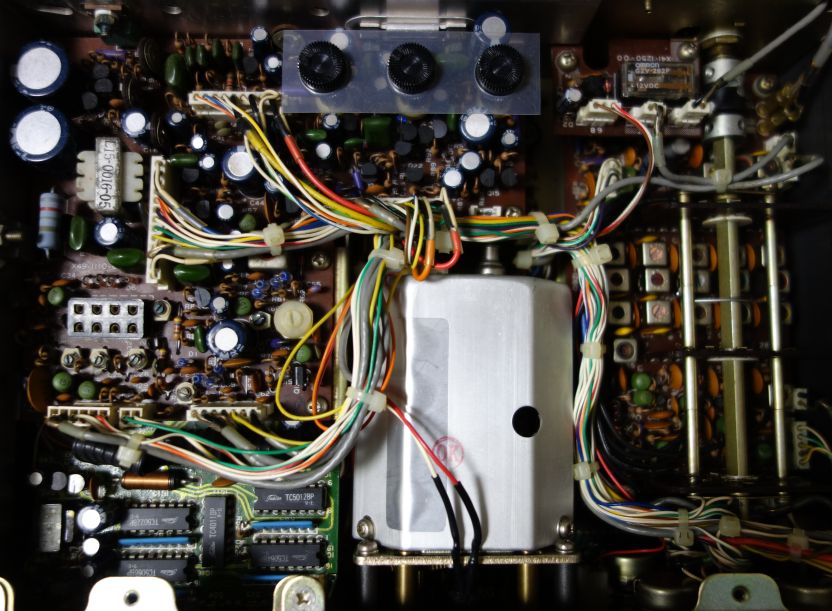

L字型基板のAF-GENユニット。
フロントパネル側(写真下側)の右端がJ3、真ん中あたりを盾に走っているのがJ4だ。

以下3項目が調整できれば、8.83MHz IFまわりはおおむね整ったことだろう。
シングルコンバージョンのスーパーヘテロダインなので、IFはたった一つであり調整ポイントが少なく、メンテしやすい。
調整時に、バンドはどこでもよいのだが、IF SHIFTをセンタークリック位置にすることをお忘れなく。

まず基準電圧の調整（AF-GENユニット）。

基準電圧がずれているとなにもかにもがずれるので、超大事。

1. J4-pin7にテスターを当て、VR3で9.00Vに合わせる。
2. J4-pin10にテスターを当て、VR2で2.80Vに合わせる。

キャリア発振周波数の調整（AF-GENユニット・CARユニット）。

1. (LSB) J3-pin2に周波数カウンタを当て、CARユニットTC2で8.82850MHzに合わせる。
2. (USB) J3-pin2に周波数カウンタを当て、CARユニットTC1で8.83150MHzに合わせる。
3. (CW) J3-pin2に周波数カウンタを当て、CARユニットVR2で8.83070MHzに合わせる。
4. (LSB, IF SHIFT) J3-pin2に周波数カウンタを当て、送受信を切り替えても8.82850MHzで動かないよう、CARユニットのVR1を調整する。

上記を何回か繰り返す。

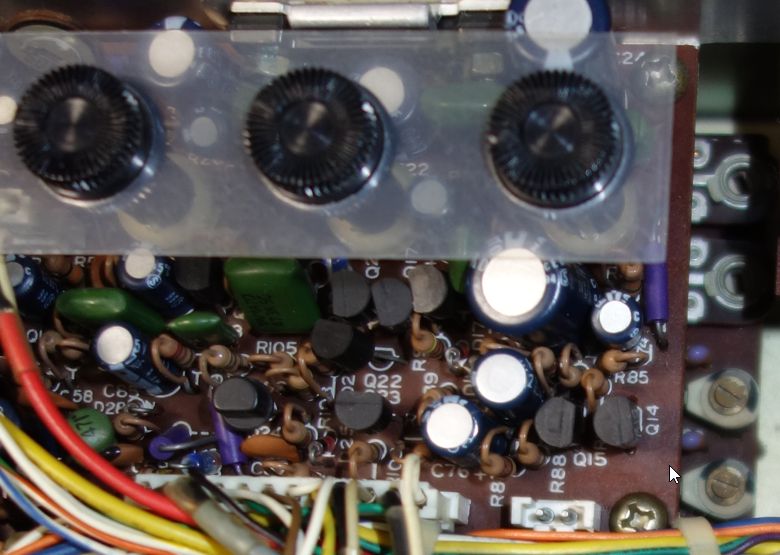

右に覗いている基板がCARユニットである(上からVR1, VR2, TC2, TC1)。

続いて、キャリアサプレッションの調整（AF-GENユニット）

キャリア漏れがしないよう、バランスドミキサを調整する。

1. マイクを繋がず、14MHz USBでダミーロードに向かって送信する。
2. 信頼できる無線機で信号を受信し、AF-GENユニットVR5/TC2でキャリア漏れを最小に調整する。

この調整は、3-4度くりかえしたほうがいい。(*1)

その他。

• RITのセンター周波数調整 - サービスマニュアルに調整せよと書かれているが、センターがずれていても一向に困らないので、後回しだ。
• SSBのキャリアポイント調整 - SSBのトーン(周波数レスポンス)をどうチューニングしたいかというマターであり、これもぶっちゃけ後回しでいい。
  • SSBフィルターが経年劣化でセンターズレでも起こしていない限りは、「キャリア発振周波数」を手順通り調整できおり、かつキャリア漏れがきっちり抑えられているなら、致命的な変調音とはならないはずだ。
• キャリアバランス調整 - AF-GENのTC1が調整ポイントっぽいが、サービスマニュアルに記載がなかった。
  • ダイオードDBMでも復調用(DET)のバランス調整だから、よほど離調でもしていない限り、困らないからなのかも。これも後回しだ。
  • よくあるバランス調整方法は、IF出力にRF電圧計をつないでおき、「IF SHIFTをセンター、RF GAINを反時計回りに絞り切り」、RF電圧値を最小となるよう調整、である。(*2)
