マイクアンプ回り。

電源周りにぶら下がっている電解コンデンサもどんどん取り換え。
ついでに段間の電解は、低域をもうすこし出すべく値増やしめにした。その他アースに落とす電解は値は同じ。シンプルなTrによる低周波増幅はまず音を汚さないこと、あと安定度が命だ。

C43/C46/C30 1u/50V→4.7u/50V
C31 3.3u/50V→4.7u/50V
C45 4.7u/16V→22u/50V
C48/C49 4.7u/16V→4.7u/50V

当時からするといい部品が使われていたと思うけど、音の通り道と電解の劣化は音の劣化を招きます。

マイクアンプ回りは、能動素子も替えよう。

初段マイクアンプQ18 2SC2240GR、Q10/Q11 2SC1815Yは音響的に悪くない石だけど、音のトーンは少し落ち着かせる方向にしたい。
中域がマイルドなトーンの2SC1775、高域にスッキリ抜けるトーンの2SC1845あたりを使おうかなどと考えていたが、結局2SC460を代替した「2SC2320」を、3段ともhfeを選別し用いた。
三菱石らしい、ホットな音が出てこないかな？(希望的観測)

続いてAF PA。

AF PA(Q7)周辺の電解は、取り換えついでにちょい強化しましょう。特に音の経路。

C17 1u/50V→4.7u/16V
C19 10u/16V→10u/16V
C24 220u/16V→1000u/16V
C21/C22 47u/16V→100u/16V

当時からするといい部品が使われて(以下同文)

物の序です。AFプリアンプ周辺もいじっちゃいましょ(悪乗り)

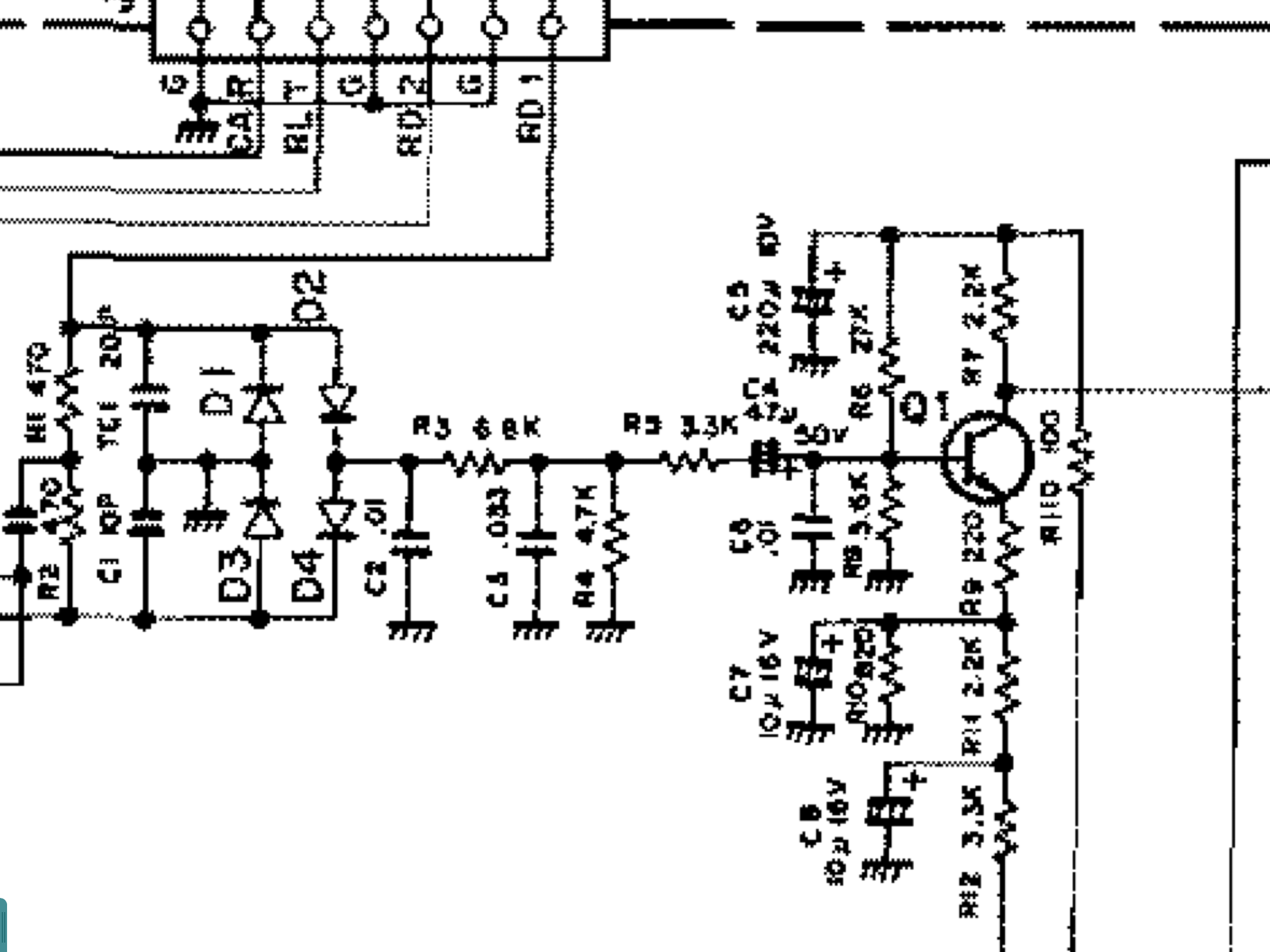

復調用のダイオードリング(D1～D4, 1N60)の後に、AFプリアンプが設けられています。
送信部のミキサーにはクワッドダイオードやICを使っていても、受信の復調をあえて「1N60のダイオードリング」にしているのは、歪特性の強みを狙ったケンウッドのアナログ機・伝統の回路ですね。

電解コンデンサは、ほぼ値はそのままで交換しました。ここでもお気に入りの2SC2320にご登場願います。

Q1 2SC2240GR→2SC2320
C4 0.47uF→4.7uF/16V muse FW
C5 220uF/10V→220uV/16V
C7/C8 10uF/16V→22uV/50V
C9 0.1uFマイラー→0.1uF MPF(*1)
C3 0.033uFマイラー→0.047uF MPF(ページ下部で変更理由を述べております)

後日追加：AFプリアンプの炭素皮膜抵抗は替えちゃえ。

初段の音の通り道は古い抵抗を看過できない。

R3 6.8k炭素皮膜抵抗→6.8k金属皮膜抵抗(KOA)
R4 4.7k炭素皮膜抵抗→4.7k金属皮膜抵抗(KOA)
R5 3.3k炭素皮膜抵抗→3.3k金属皮膜抵抗(KOA)

補足：TS-520トーン化したいのです(嘘)

ダイオードリングによるデモジュレータのと、AFプリアンプにはさまる「LPF」は受信機のトーンを決めていると思われます。

IF漏れをC2 (0.01uFセラコン)でGNDに落としたあと、LPFを通るわけですが、

TS-120のデフォルトは、R3 6.8k、C3 0.033uF。これだと-3dBカットオフが710Hzぐらいです
一方、TS-520で相当するLPF部分は 6.8k/0.047uF。こちらにするとカットオフ500Hz。
- この200Hzのカットオフ位置の違いというよりは、主に高域の下がり具合により、聴感的な受信音の重心が下がりそうです。と言ってもCRによるだら～とした特性のLPFなので、高域が聞こえない訳でもありません。
余談ですがそのLPF部分、TS-830ではDET出力側から0.022uF/2.7k/0.022uF、TS-940では0.047uF/1.8k/0.022uFになってます。これだとそれぞれ2.7kHz/-3dB、4.0kHz/-3dBぐらいでしょう。全然LPFの思想が違うようです(*2)

ということで、キャラキャラとハイ上がりなオリジナルのTS-120トーンよりも、520風のトーンを目指してC3を0.047uFに変更しました。
ここでR3を上げると更にカットオフ周波数は下がるのですが、やりすぎるとブーミーでむしろ耳障りなトーンになってしまうので注意です~~3.5MHzあたりに、時々低域過剰でモコモコな局いますよね。~~

受信音は好き嫌いの世界。
好みの音にチューニングしてみてくださいませ。

これで、いったん終了です。

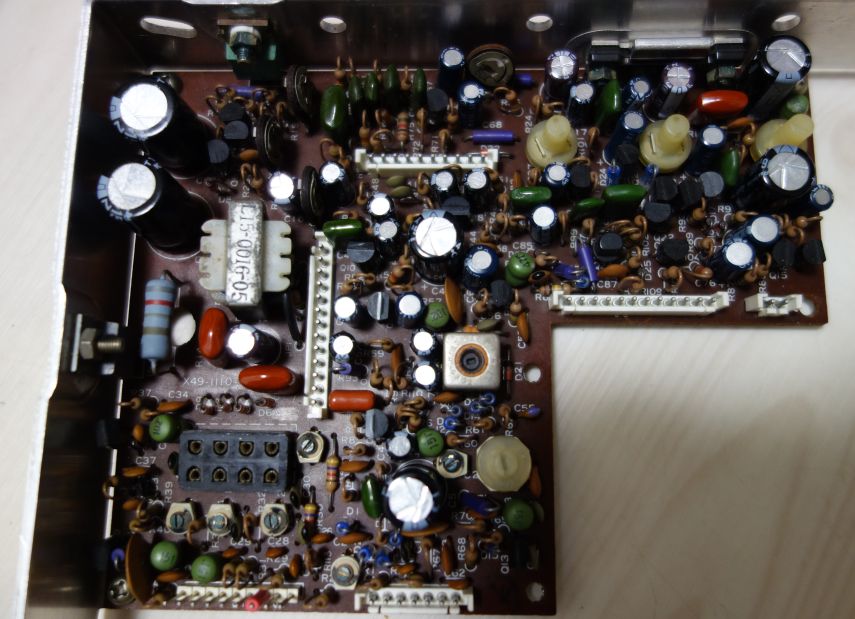

AF-GENユニットはその名の通り、主に送受信のAF信号が駆け巡るボードです。
主に音の通り道や電源まわりは、ここまでのパーツ交換で最低限劣化影響が解消された・・・気分にはなれました。
追加で、マイラーコンもいくつかMPFに交換しましたが、もはや気分の問題で、あまり効果はないでしょう。あと一部の音の通り道の抵抗は、音響用ではないけど金皮にしてます。
