ハードウェアのピン配置

---

この情報は、 mothenjoyer69 氏の bc250-documentationリポジトリのドキュメントに基づいています。リバースエンジニアリング作業にご協力いただいた mothenjoyer69 氏、Segfault 氏、neggles 氏、yeyus 氏に感謝申し上げます。

---

コネクタの概要

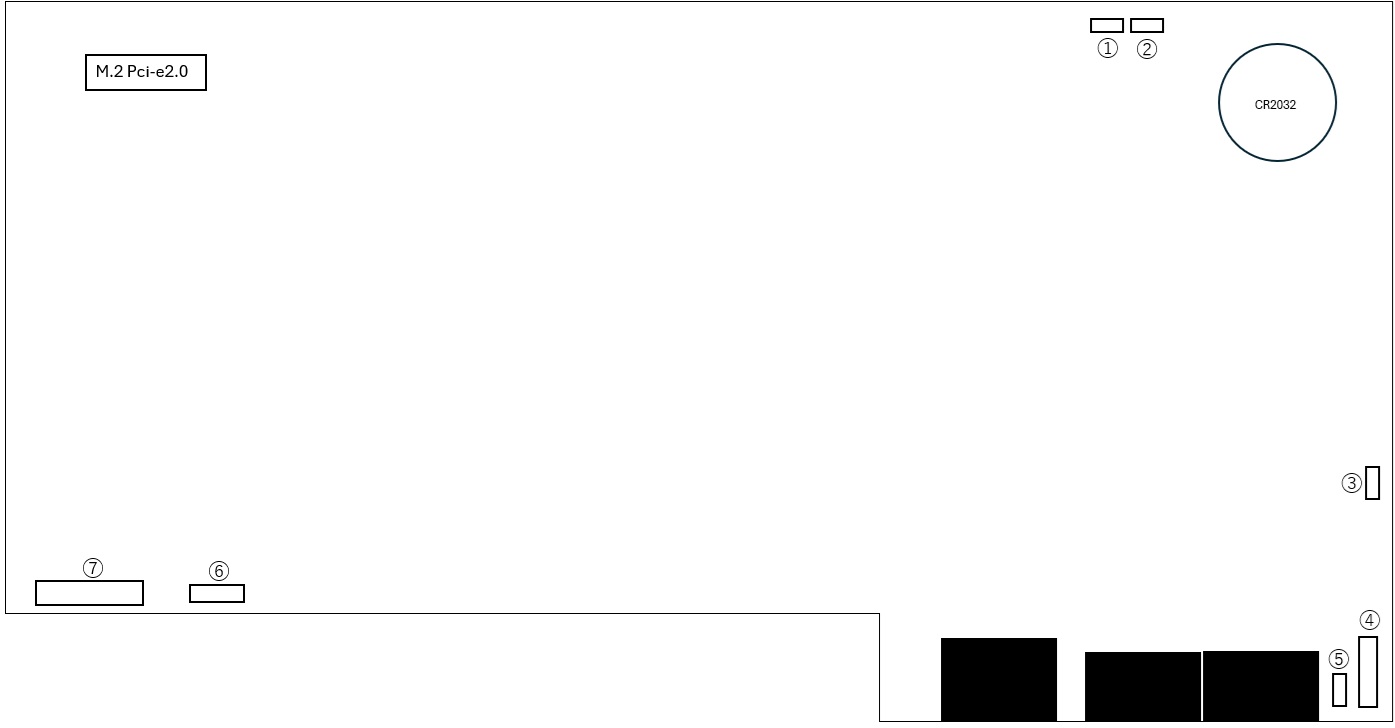

コネクタはM.2ヘッダーから時計回りに並べられています。
大体のジャンパーピンの位置は下記の通りです。

---

①AUTO_PWRON1
3ピン(2.54mmピッチ)
[1 2 3]

• 1-2 12V通電時自動電源オン（デフォルト）
• 2-3 電源ボタン利用時(※電源要件を確認の事)

②CLRCMOS1
3ピン(2.54mmピッチ)
[1 2 3]

• ピン1-2 CR2032電池からCMOSに電力供給（デフォルト）
• ピン2-3 CMOSクリア

③I2C_HEADER1
I2C_HEADER1 3ピン(2.54mmピッチ)
[SCL SDA GND]

④J4003 (マルチファンヘッダー)
最大5個の80mmファンを制御するためのコネクタ(ラックシャーシ用に設計)

GND F1T F2T F3T F4T F5T DET GND F1P F2P F3P F4P F5P GND GND

F1T	--ファン1回転数信号入力
F1P	--ファン1パルス信号制御
FnT	--ファンn回転数信号入力
FnP	--ファンnパルス信号制御
DET	--配電基盤に接続されている場合はアースに接続
GND	--アース

ファン1のピンはCPU_FAN1の信号と共用？

BIOSの表記とLinux上で表示される実際のファンに差異があります

BIOS上の表記	Linux上の表記
1	2
2	3
3	4
4	5
5	1

⑤CPU_FAN1)
標準4ピンPWM対応ファンヘッダー(2.54mmピッチ)
[ PWM Tach 12V GND ]

⑥J4004 SPIフラッシュヘッダー)
BIOSフラッシュ用のヘッダー(2.54mmピッチ)
[ GND SCLK MOSI UNK ]
[ VCC CS MISO ]

VCC	3.3V
GND	アース
CS	チップセレクト
SCLK	シリアルクロック
MOSI	マスターアウト/スレーブイン
MISO	マスターイン/スレーブアウト
UNK	不明 (10㎞Ωの抵抗を介して接地)

BIOS更新に失敗して文鎮化した時等に使えるかも？

⑦TPMS1 (LPC ヘッダー)
TPMS1 (LPC ヘッダー)18ピン(2.0mmピッチ)　

PCICLK --	[ 1     2]	-- GND
FRAME --	[ 3     4]	-- SMB_CLK_MAIN
PCIRST# --	[ 5     6]	-- SMB_DATA_MAIN
LAD3 --	[ 7     8]	-- LAD2
3V --	[ 9   10]	-- LAD1
LAD0 --	[11   12]	-- GND
	[      14 ] --	S_PWRDWN#
3VSB --	[15   16]	-- SERIRQ#
GND --	[17   18]	-- GND

LPCはPCICLKに対し33MHzで動作します

LPCモニタリングのための最小接続構成}
[ GND - - LAD2 LAD1 - - - - ]
[ PCICLK FRAME - LAD3 - LAD0 - - ]

---

チップ識別表

#	指定子	チップ	説明
1	M2U2	NXP CBTL04083B	2:1PCIex4マルチプレクサ
2	PUI01	Intersil ISL95712	コア電源PMIC
3	PUA11他	Intersil ISL99360	スマートパワーステージ（位相コントローラ）
4	PUA1	Intersil ISL69247	メインPMIC
5	U30	Realtek RTL8111H	イーサネット NIC (PCIe x1)
6	BIOS_A1	Winbond 25Q128JVSQ	16MiB SPIフラッシュ（BIOS）
7	SU1	AMD 218-0844029	A68H Bolton-D2H FCHチップセット
8	UIO1	Nuvoton NCT6686D	SuperIOコントローラ
9	SIO1_R	Macronix MX25L4006E	512KiB SPI フラッシュ (SuperIO プログラム)

⚠このボードには2つのSPIフラッシュチップが搭載されています。BIOSを更新する際は注意してください

✅ BIOS_A1(容量16MB) - Winbond または Macronix

❌ SIO1_R(容量512KB) - こちらを更新するとSuperIOコントローラが破損します
