回路図(実体配線図)は国内外に出回っていて、たいていはメインスイッチの内部構造(らしきもの)も描かれてはいるのだが、どうもはっきりしない。(別途アップしたタイプ別配線図の「500F2タイプの配線図」には一応内部も描画しておいた。画像はSVG(ベクタ画像)なのでいくら拡大表示しても画像が荒れることはないが、オフの状態で固定のままとなる)

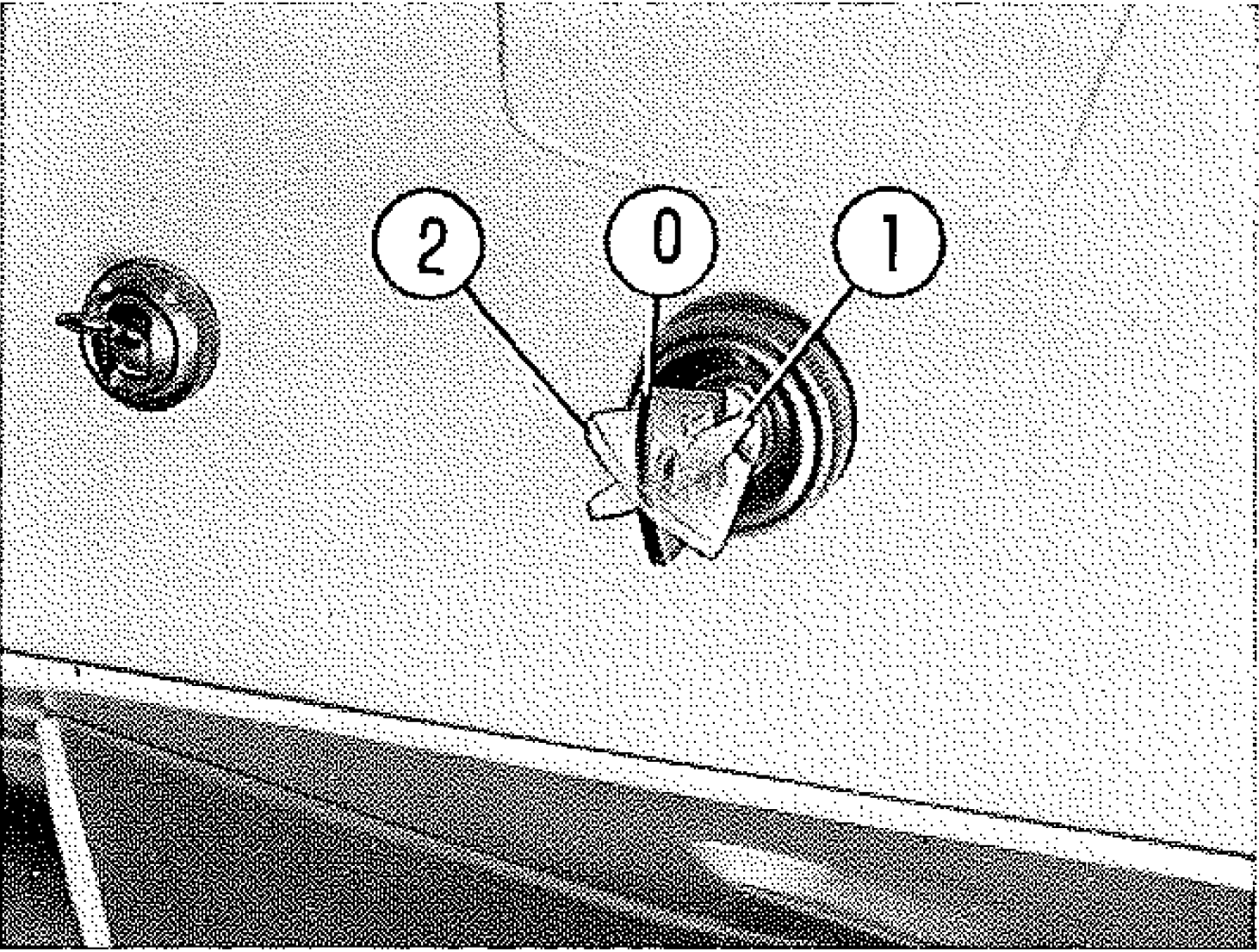

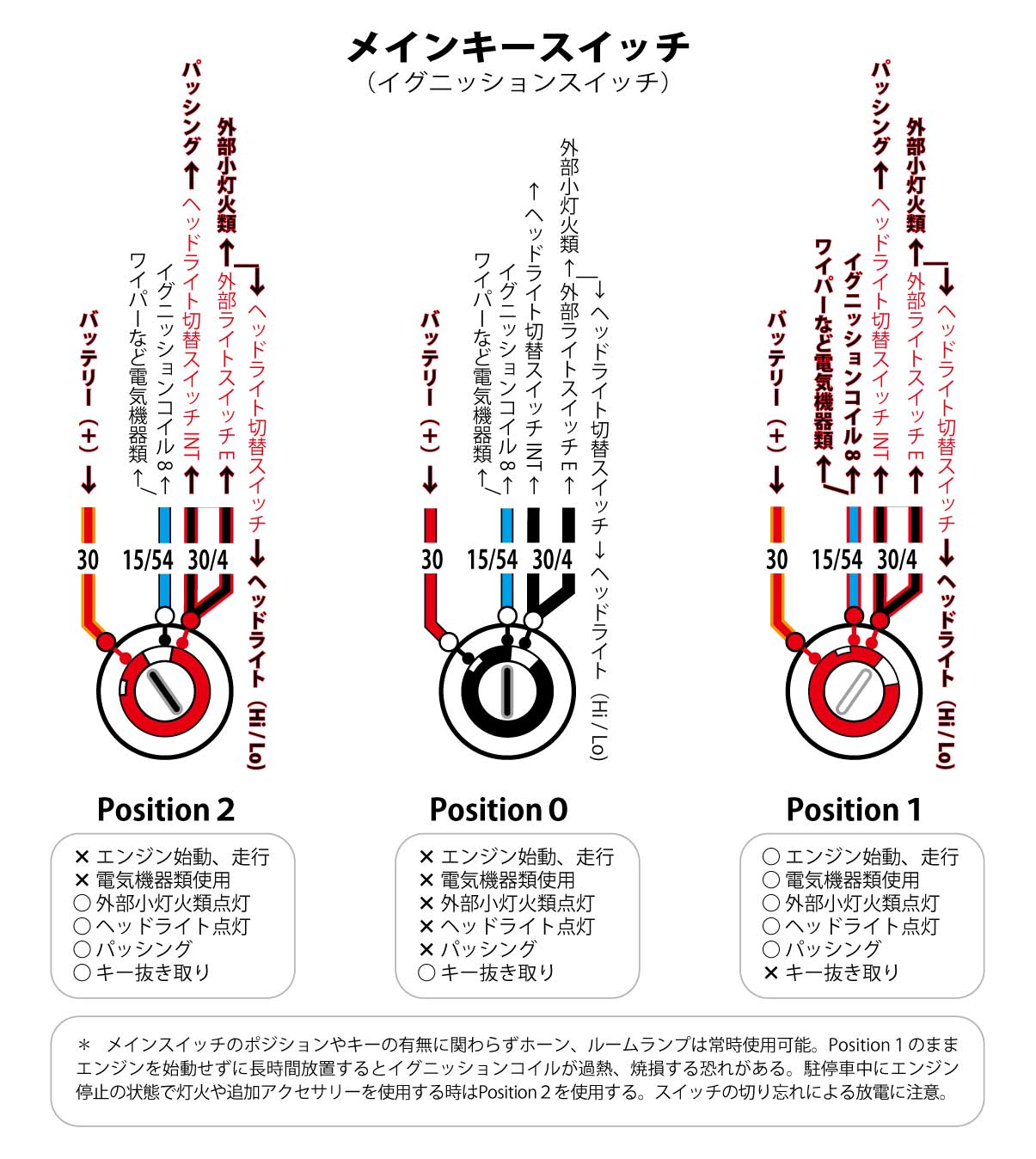

そこで、スイッチの接点構造について考えて、改めて図式化してみた。(こちらはJpeg画像)
ちょっと文字が多くて美しくない、というか暑苦しく見苦しいが、必要な情報を詰め込んであるのでテキストによる解説は省く。


by Okapon
