カムチェーン～ポンプカバーの取付 - fiat500-onlinemanual @ ウィキ

準備する物

オイル
トルクレンチ

作業手順

01

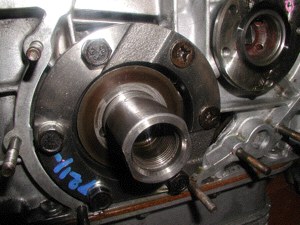

クランクシャフト、プーリー側にプレートを取り付けます。

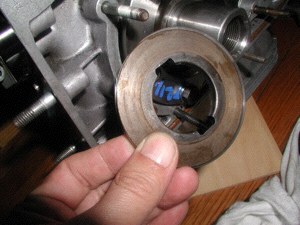

奥側が何も付いていないプレート。

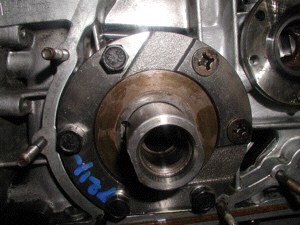

外側がリング付きのプレートです

半月キーをつけてタイミングを合わせるためにざっくりとマークを合わせます。
カム側のネジ穴は上手い具合にずれているのであり決まった位置でしか固定できません。

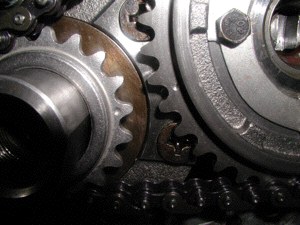

スプロケットを仮止めしてカムを回し、バルブタイミングのマークを合わせます。
ここはとても重要です。
何度も確認をしながら組んで下さい。

02

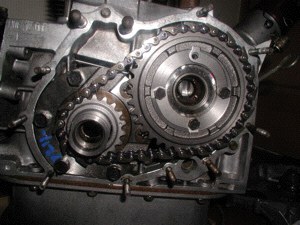

一旦、スプロケットを外しチェーンを取り付けます

この後、カバーを取り付けますが、カムの溝とオイルポンプのシャフトの角度が合っているか、もう一度確認して下さい。
入らないからといって無理に締め付けると壊れます。
締め付けトルクなど詳しくはこちらを参照して下さい。
