Day15 - マイク入力まわりを考える (2) - トリオ TS-120/TS-130シリーズで電波を出そうの会

シールドケーブルを作り、キャノン受けで、TS-120Sにマイク入力する。

キャノン端子(XLR)のピンアサイン

まずITT CANNON(いわゆるキャノン端子)は言うまでもなくバランスなので、以下。マイクは2-3間、マイクシールドは1につなぐ。

Pin	端子
1	GND
2	MIC
3	MIC

アンバランス端子に無理矢理つなぎこむときには、2をHOT、1-3を束ねてGNDとしている印象。

4pin マイクコネクタのピンアサイン(トリオ(現JVCケンウッド)社製無線機用)

Pin	端子
1	MIC
2	PTT
3	PTT-GND
4	MIC-GND

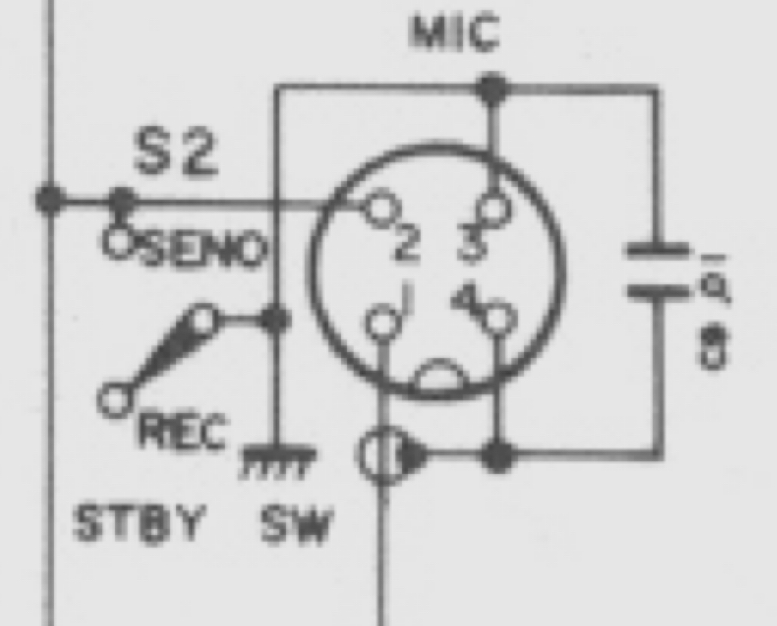

なおTS-120の内部回路を見ると、2つあるGNDのうちPTT-GNDは無線機のシャーシGNDに落ちているが、MIC-GNDとPTT-GNDの間はセラコン(0.01uF)を介してつながれている。
つまりMIC GNDは、GNDに高周波的には落ちているが、DC的には浮いている、あくまでマイクシールドなのである。

無線機側はアンバランス入力なのだけど、キャノンからバランスの信号をつなぎこむ場合、せめてPin3をMIC-GNDにつなぐのがいいのかもね？

まずは単純につなぐ。

CANNON	Pin	Pin	4ピンマイク端子
MIC	2	1	MIC
MIC	3	4	MIC-GND
GND	1	3	PTT-GND

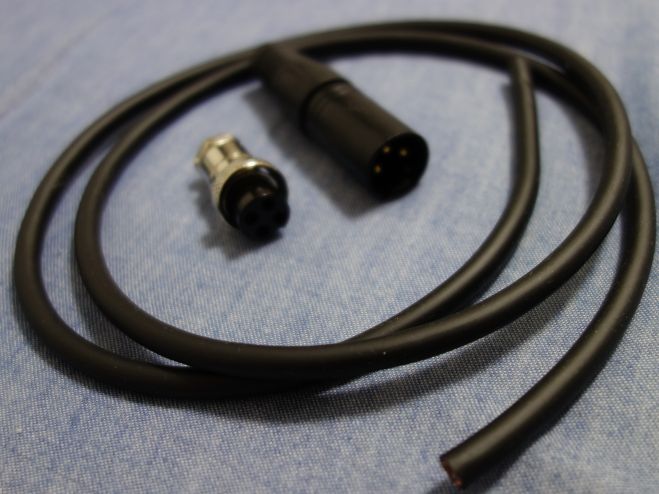

ケーブルを作っちゃおう。

• 電線はモガミ電線のNEGLEX 2549を使った。家主お気に入りの2芯ケーブルだ。
  • パッと見マイクケーブル(4芯)風だけど実際2芯のシールドケーブル。ノイズにも強いし加工もしやすい。キャノンコネクタからの取り回しにちょうどいい。
  • 工作視点でも、ハンダノリがとてもよいし、太さがそこそこあるからコネクタ本体のネジで固定できて、完成したケーブルの機械強度も確保できる。
  • そしてなにより、音響用ケーブルとしてはとてもお安い！(*1)
• XLRコネクタはジャンク箱から見つけてきたが、どこのメーカーか謎。(*2)

上記の通りつないだらすぐ完成。

キャノン端子にダイナミックマイクをつないでみたら、マイクレベル(-60デシ程度)はふつうに120で使えた。これで、無線用ならざるマイクをつなぐだけでも、ちょっとしたSSBトーンの味付けにはなるかもしれない。

けどそれだけじゃつまらんよね？
(つづく)
