TS-120Sの非力な受信性能をどうにかする。

TS-120Sは結構素直な受信音なのが気に入っている。
しかし夕方以降はアマチュアバンド外から入ってくる信号で、特にローバンドは使い物にならなくなる。
そこで、受信用アクセサリーを加えようと思うが、その前にそれを切り替えるためのボックスを作ることにした。

手始めに、コントロールケーブル。

TS-120本体からはREMOTE端子(DIN 7pin)が出ている。

実はこのケーブルはTS-830S世代以降、現代に至るまで”大体”同様(*1)であり、120の場合ピンアサインは以下の通りだ。

Pin	Function
1	AF OUT
2	Relay common
3	PTT
4	Relay T(make)
5	Relay R(break)
6	ALC
7	NC
Shield	GND

したがい、送信時にpin 4/2間が短絡されるのを利用すればよい。
いまさらTS-120Sにリニアをつなぐ人もいないとは思うが、ALC電圧も出ているので、繋げなくもない・・・こともなくもない。
いや、悪い事は言わない、リニア焚くのはやめとけ。

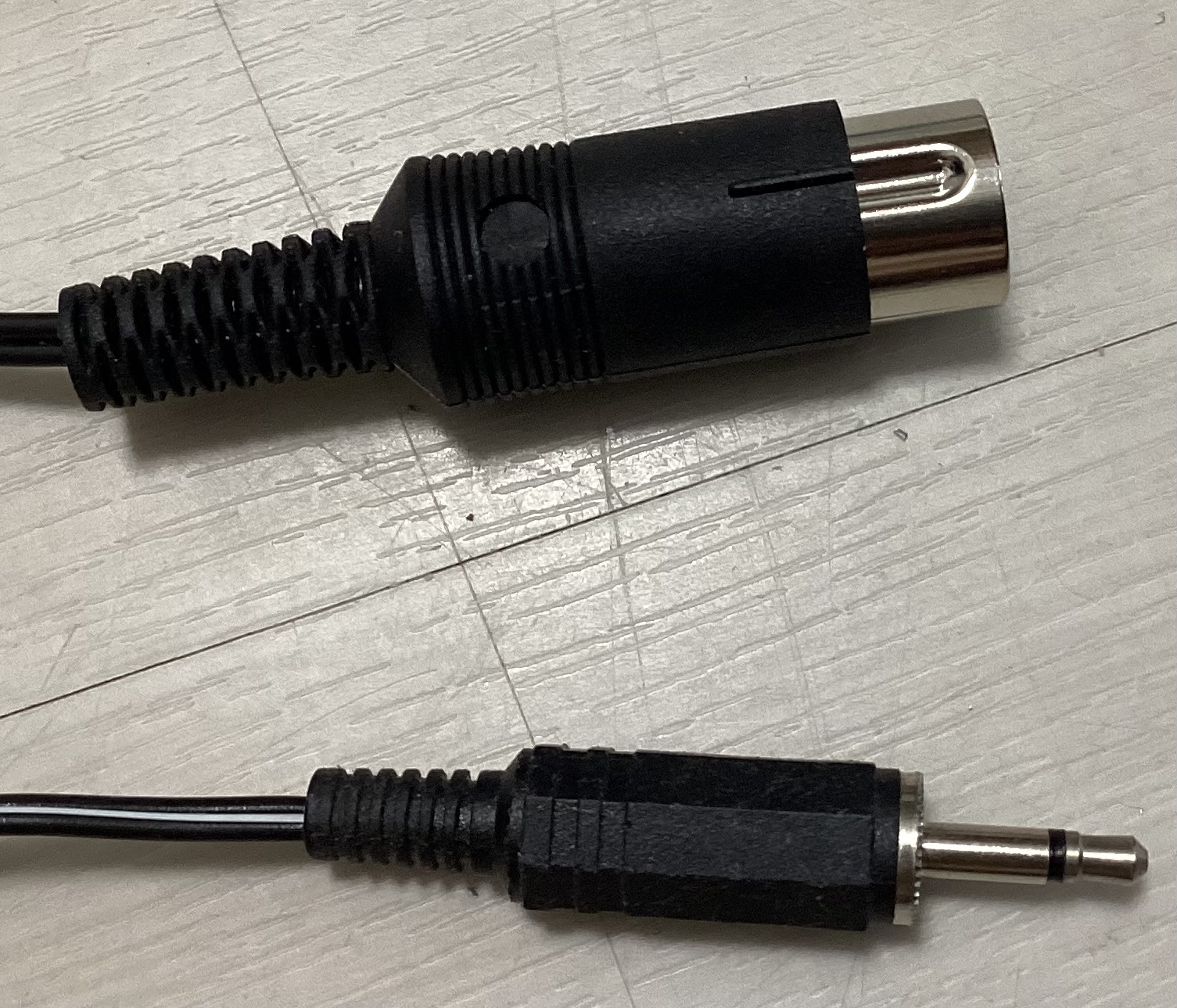

コントロールケーブル作った。

ちゃんとリグ送信時に短絡される。
