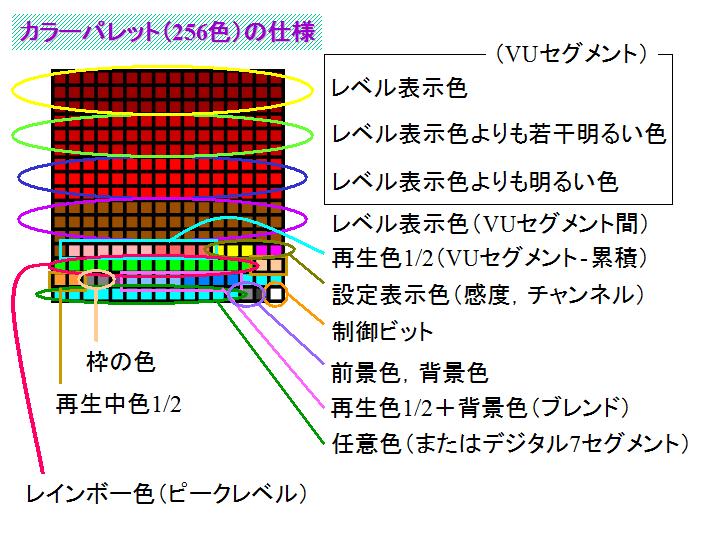

＜VUレベル＞
- 0-47：VU（48段階）の各レベルに応じて、該当レベル以上のセグメントを『レベル表示色』で表示
（シンプルでは該当レベルのセグメントのみ表示，累積では該当レベル以下の全てのセグメントも表示）
（標準では指定した『レベル表示色』で表示，レインボーでは「レインボーカラー」で表示）
- 48-95：VU（48段階）の各レベルに応じて、該当レベル以上のセグメントを「『レベル表示色』よりも若干明るい色」で表示
（シンプルでは該当レベルのセグメントのみ表示，累積では該当レベル以下の全てのセグメントも表示）
（標準では指定した「『レベル表示色』よりも若干明るい色」で表示，レインボーでは「レインボーカラー」で表示）
- 96-143：VU（48段階）の各レベルに応じて、該当レベル以上のセグメントを「『レベル表示色』よりも明るい色」で表示
（シンプルでは該当レベルのセグメントのみ表示，累積では該当レベル以下の全てのセグメントも表示）
（標準では指定した「『レベル表示色』よりも明るい色」で表示，レインボーでは「レインボーカラー」で表示）
- 144-192：VU（48段階）の各レベルに応じて、該当レベル以上のセグメントを『レベル表示色』で表示
（シンプルでは常に背景色となり，累積でのみ該当レベルのセグメント間を表示）
（標準では指定した『レベル表示色』で表示，レインボーでは「レインボーカラー」で表示）
［
制御ビット14（G 6）でデジタル7セグメント］
＜累積VUレベル（単色）＞
- 193-198：VU（6段階）の各レベルに応じて、該当レベル以上のセグメントを『再生中色1』で表示
（常に指定した『再生中色1』で、該当レベル以下の全てのセグメントも表示）
- 199-202：VU（4段階）の各レベルに応じて、該当レベル以上のセグメントを『再生中色2』で表示
（常に指定した『再生中色2』で、該当レベル以下の全てのセグメントも表示）
［制御ビット4（R 4）で設定表示用に変更］［制御ビット5（R 5），6（R 6）で動作設定を変更］
＜感度＞
- 203/204/205：感度がhigh/middle/low時に、該当の感度を『設定表示色』で表示
［制御ビット5（R 5），6（R 6）で動作設定を変更］
＜チャンネル＞
- 206/207：左/右チャンネル時に、該当のチャンネルを『設定表示色』で表示
［制御ビット5（R 5），6（R 6）で動作設定を変更］
＜ピークレベル＞
- 208-221：ピークレベル（14段階）の各レベルに応じて、該当レベル以上のセグメントをピークメーターの色設定で表示
（セグメントに対応するレベルもピークメーターの設定に従う）
［制御ビット8，9（G 1）で設定変更］
＜状態＞
- 222/223：再生中であれば『再生中色1』/『再生中色2』で表示
（再生中以外は『停止中色1」/『停止中色2』で表示）
- 224/225：再生中であれば『再生中色1』/『再生中色2』で表示
（再生中以外は『背景色』で表示）
［制御ビット7（R 7）で動作設定を変更］
＜枠＞
- 226：常に「枠の色（明るい部分）」で表示
- 227：常に「枠の色（暗い部分）」で表示
＜背景＞
＜再生/停止＞
- 229-232：再生中/停止中で、『再生中色1』/『停止中色1』と『背景色』をブレンド（4段階）して表示
（ブレンド比率は、75:25，50:50，30:70，15:85）
- 233-236：再生中/停止中で、『再生中色2』/『停止中色2』と『背景色』をブレンド（4段階）して表示
（ブレンド比率は、75:25，50:50，30:70，15:85）
［制御ビット12（G 4）でデジタル7セグメント］
＜任意色＞
- 168-183：パレットで設定された「任意色（16色）」で表示 ［制御ビット14（G 6）をオンで使用］
［制御ビット15（G 7），16（G 8）でグラデーション］
- 184-192：パレットで設定された「任意色（9色）」で表示 ［制御ビット14（G 6）をオンで使用］
- 237-252：パレットで設定された「任意色（16色）」で表示
［制御ビット10（G 2），11（G 3）でグラデーション］［制御ビット12（G 4）でデジタル7セグメント］
＜固定色＞
- 253：常に指定された『前景色』で表示
- 254：常に指定された『背景色』で表示
＜7セグメント＞
- 144-167：レベルに対応する数字を表示するためのセグメント（24パーツ）を表示 ［制御ビット14（G 6）をオンで使用］
- 229-252：レベルに対応する数字を表示するためのセグメント（24パーツ）を表示 ［制御ビット12（G 4）をオンで使用］
［制御ビット13（G 5）でマイナス表記用パーツを使用］
＜設定＞
- 193：シンプル/累積の時に、該当モードを『設定表示色』/『背景色』で表示 ［制御ビット4（R 4）をオンで使用］
- 194：累積/シンプルの時に、該当モードを『設定表示色』/『背景色』で表示 ［制御ビット4（R 4）をオンで使用］
- 195：フェードアウトが、有効/無効の時に、『設定表示色』/『背景色』で表示 ［制御ビット4（R 4）をオンで使用］
- 196：常にパレットで設定された「任意色（1色）」で表示 ［制御ビット4（R 4）をオンで使用］
- 197/198-198：常に『設定表示色』/『背景色』で表示 ［制御ビット4（R 4）をオンで使用］
＜レベル＞
- 199/200/201/202：常に指定した『レベル表示色』/「『レベル表示色』よりも若干明るい色」/「『レベル表示色』よりも明るい色」/消灯色で表示
［制御ビット4（R 4）をオンで使用］
＜制御ビット＞
- 227：パレット制御用（枠の暗い部分の色として使用，拡張ビットとしては未実装）
- 255：パレット制御用（色としては使用しない）
