Oscilloscope (オシロスコープ)

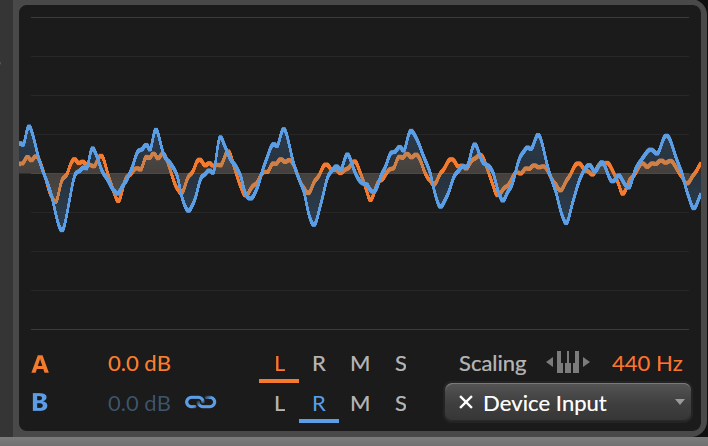

Oscilloscope (オシロスコープ) は、電気信号の時間的変化を波形として表示する測定器です。


機能

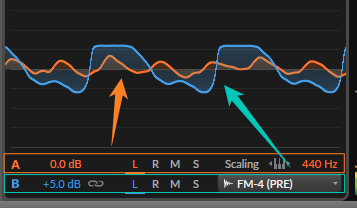

2つの波形表示
「オレンジ色」の波形は現在のデバイスから出力される波形で、「青色」は入力ソースを指定して表示できます。

また「B」の部分をクリックすると表示を自身の波形だけにできます。
ゲインの調整とリンク
ゲインが小さい波形は dB の値を増やすことで大きさを調整できます。

また Bの波形のゲインは Aのゲインとリンクすることもできます。
トレースチャンネルの設定
「L, R, M, S」でチャンネルの指定ができます。
L
  • 左チャンネル
R
  • 右チャンネル
M
  • ミドル (センター) チャンネル
S
  • サイド (両側パン) チャンネル

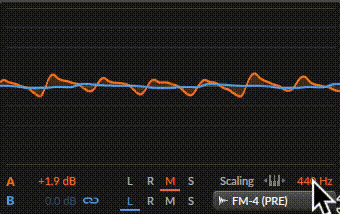

ズームレベルの設定
「Scaling」からズームレベルを変更できます。
