環境（照明）

xismoVer2より、xismoVer1の環境ウィンドウはツールウィンドウの環境タブに統合されました。機能的には同じです。

環境

ツールウィンドウの「環境」タブでxismoの照明とアウトラインを調整できる。

①プレビュー、②照明色、③照明方向（①～③は照明）
④アウトライン

「環境」タブは三角マークをクリックすると展開／非展開が切り替わる

照明

①プレビュー：照明の状態を表示する、またマウス操作で変更する。

• 照明の状態を表示

• 照明のリセット（右ダブルクリック）

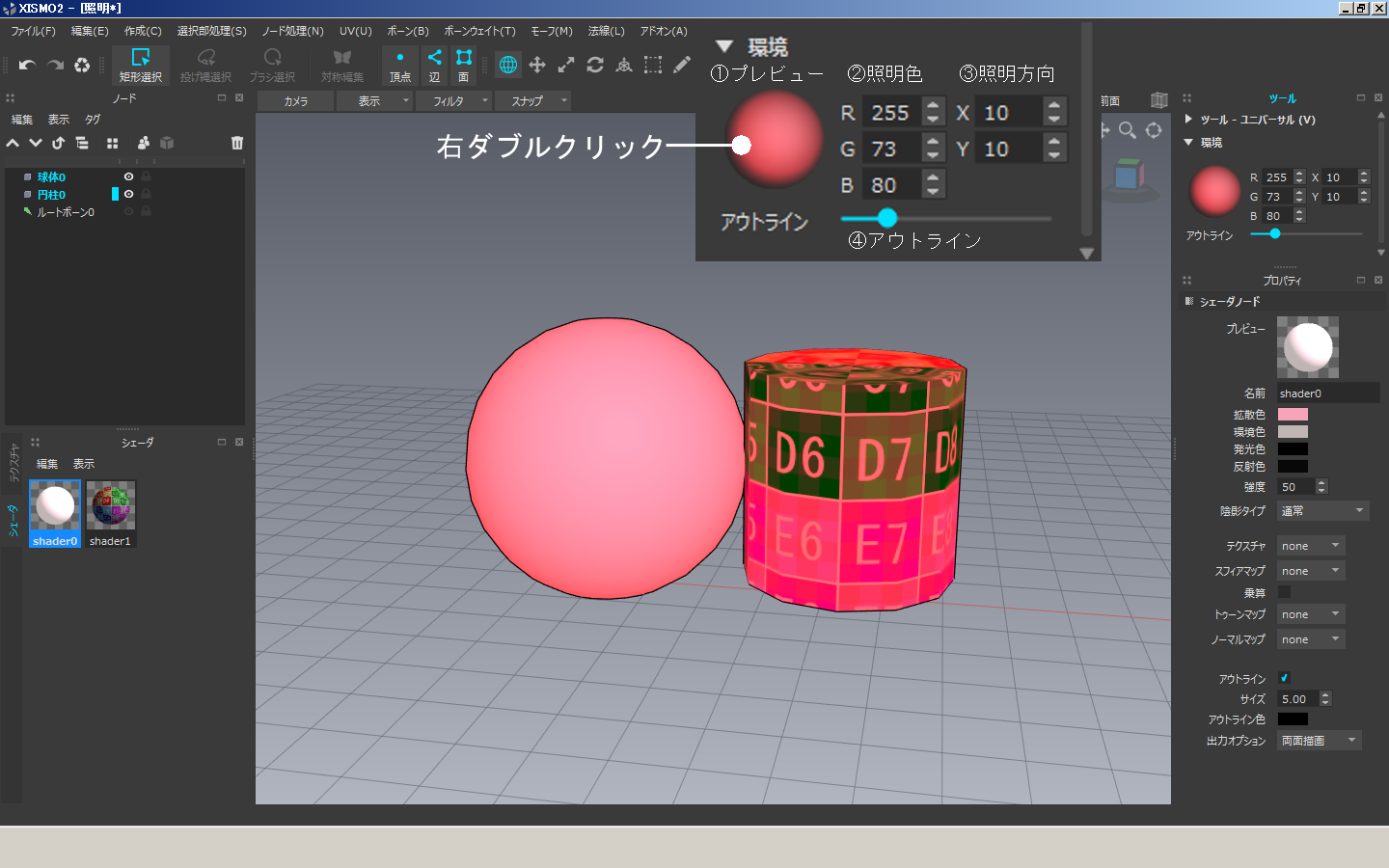

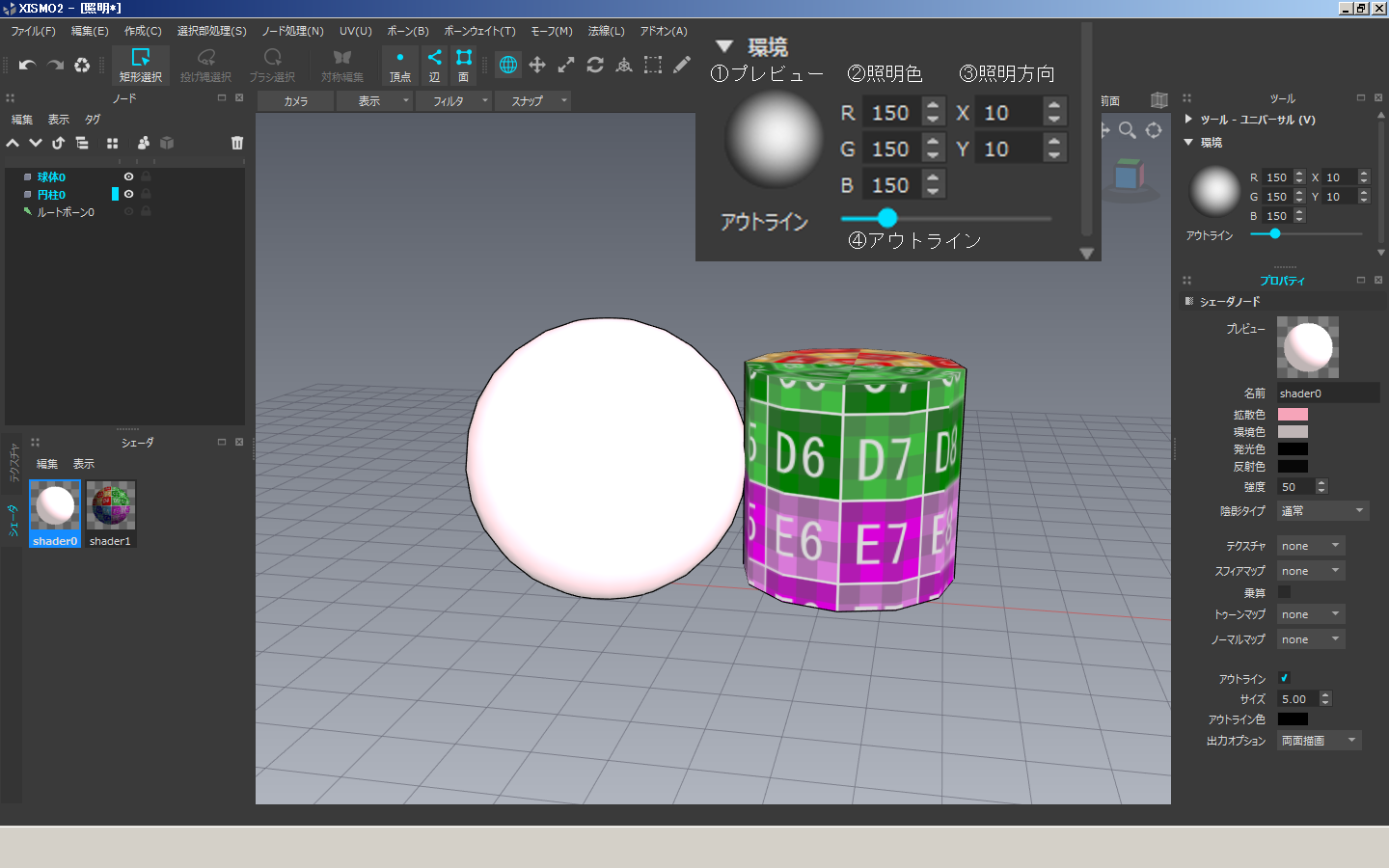

リセット前	リセット後

プレビューのアイコンを右ダブルクリックで照明色／照明方向がデフォルトの値に戻る。アウトラインはリセットしない。

• 照明色の変更（左ダブルクリック）

　プレビューのアイコンを左ダブルクリックでカラー選択パネルを呼び出せる

• 照明方向の変更（ドラッグ）

　プレビューのアイコン上でドラッグすると、ドラッグした向きに調整される。

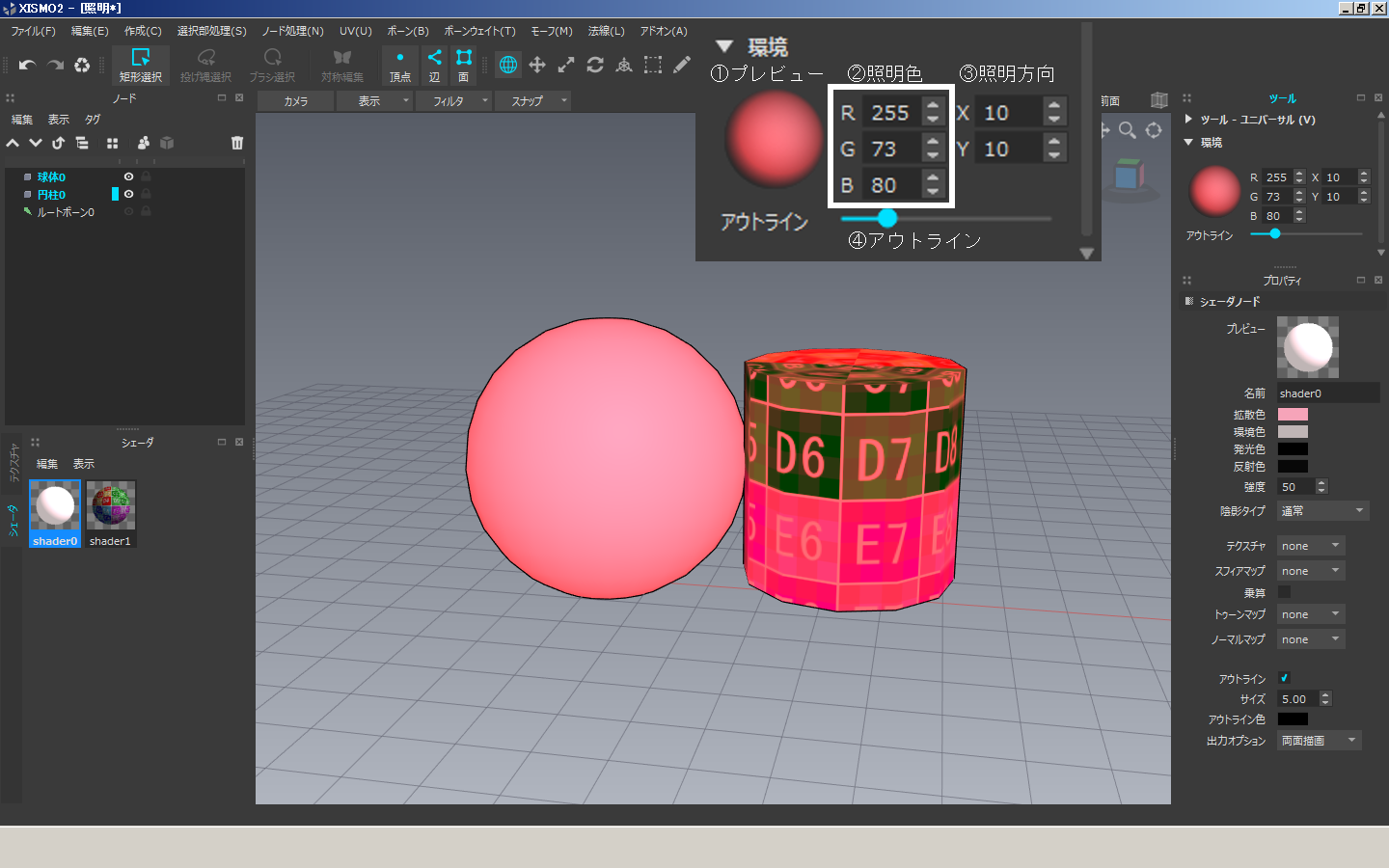

②照明色(R/G/B=0～255)：照明の色と強さを調整する。

デフォルト	変更後

　※プレビューのアイコンでも調整可能

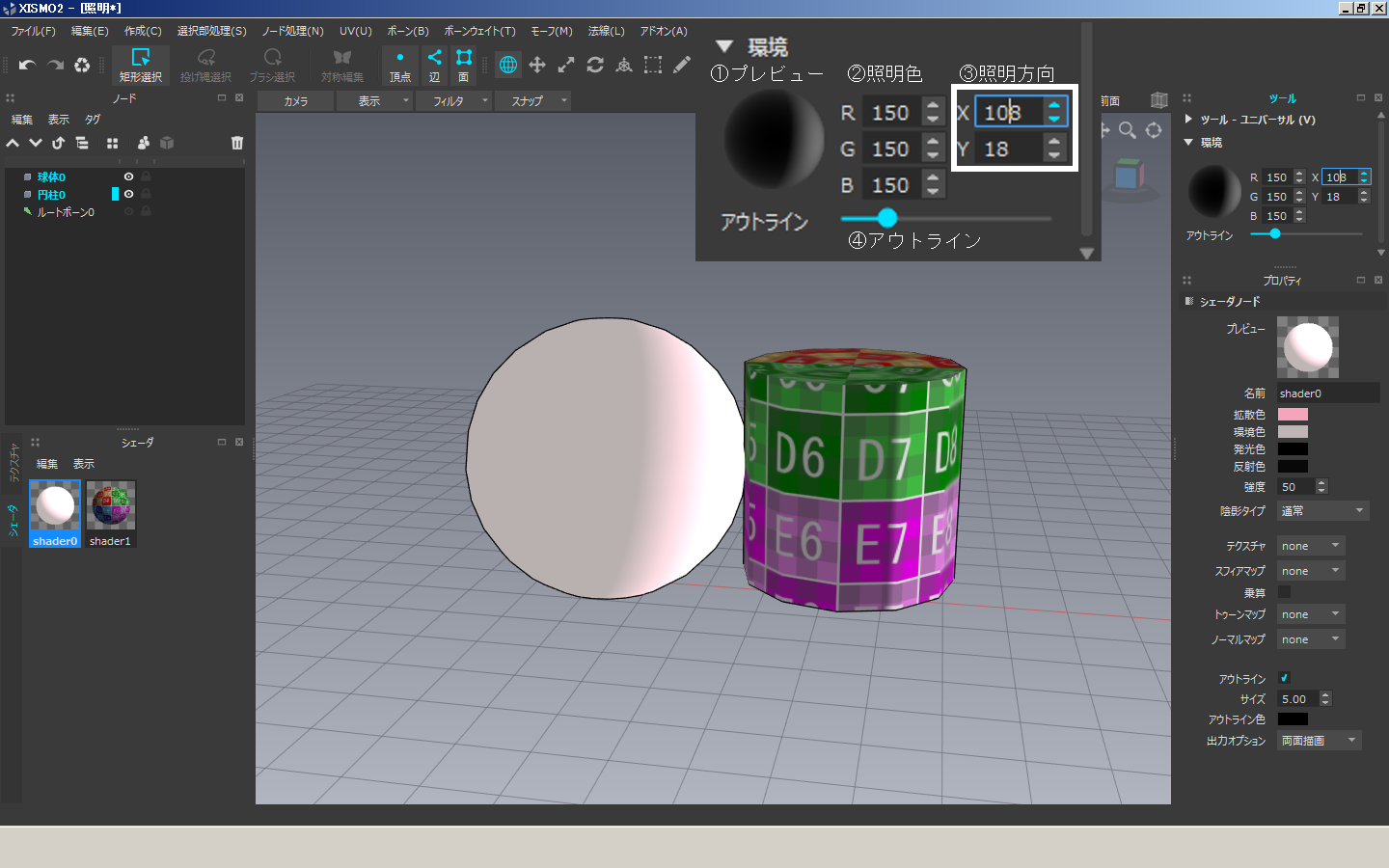

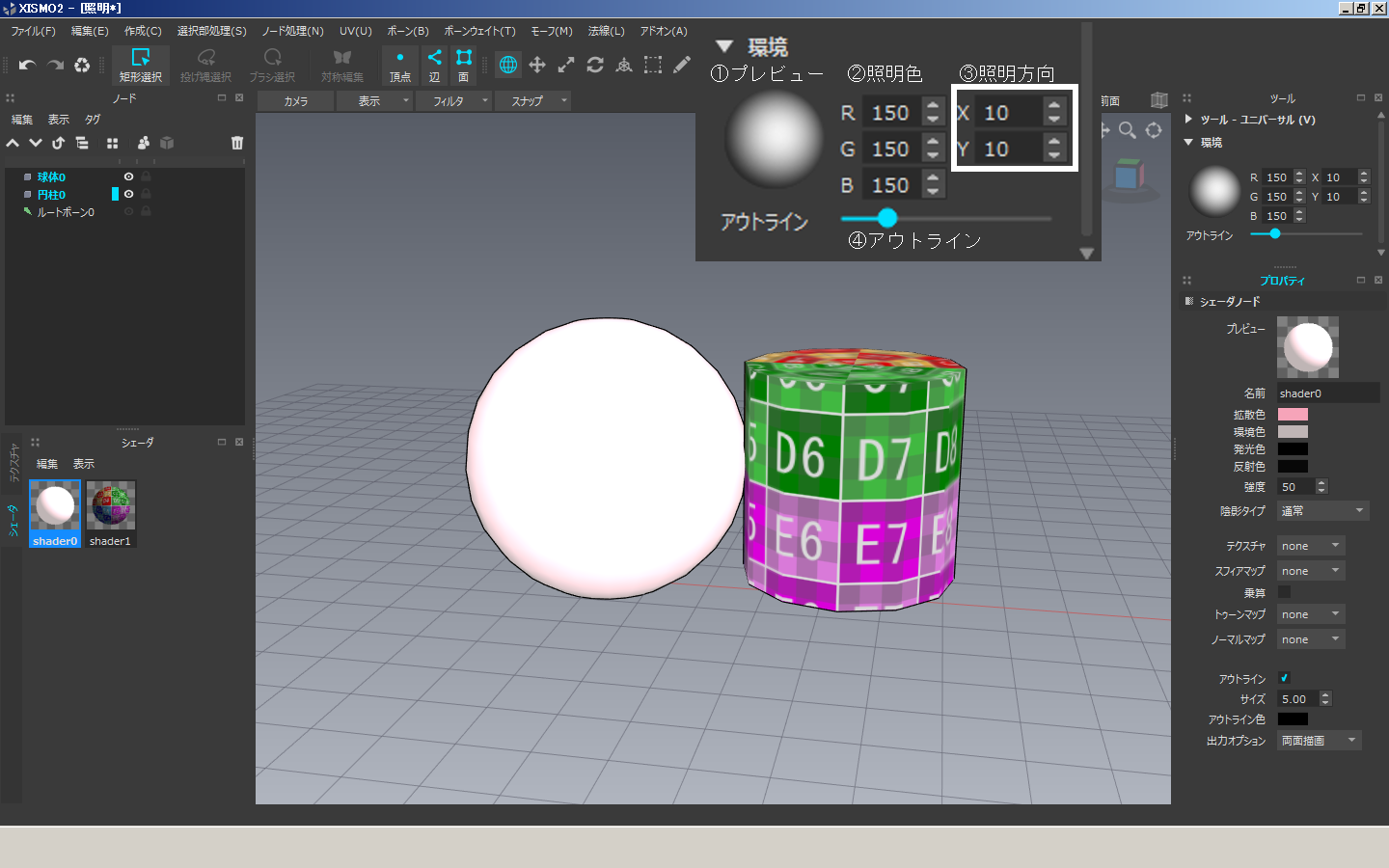

③照明方向(X/Y=-180～180)：照明の方向を調整する。

デフォルト	変更後

　※プレビューのアイコンでも調整可能

アウトライン

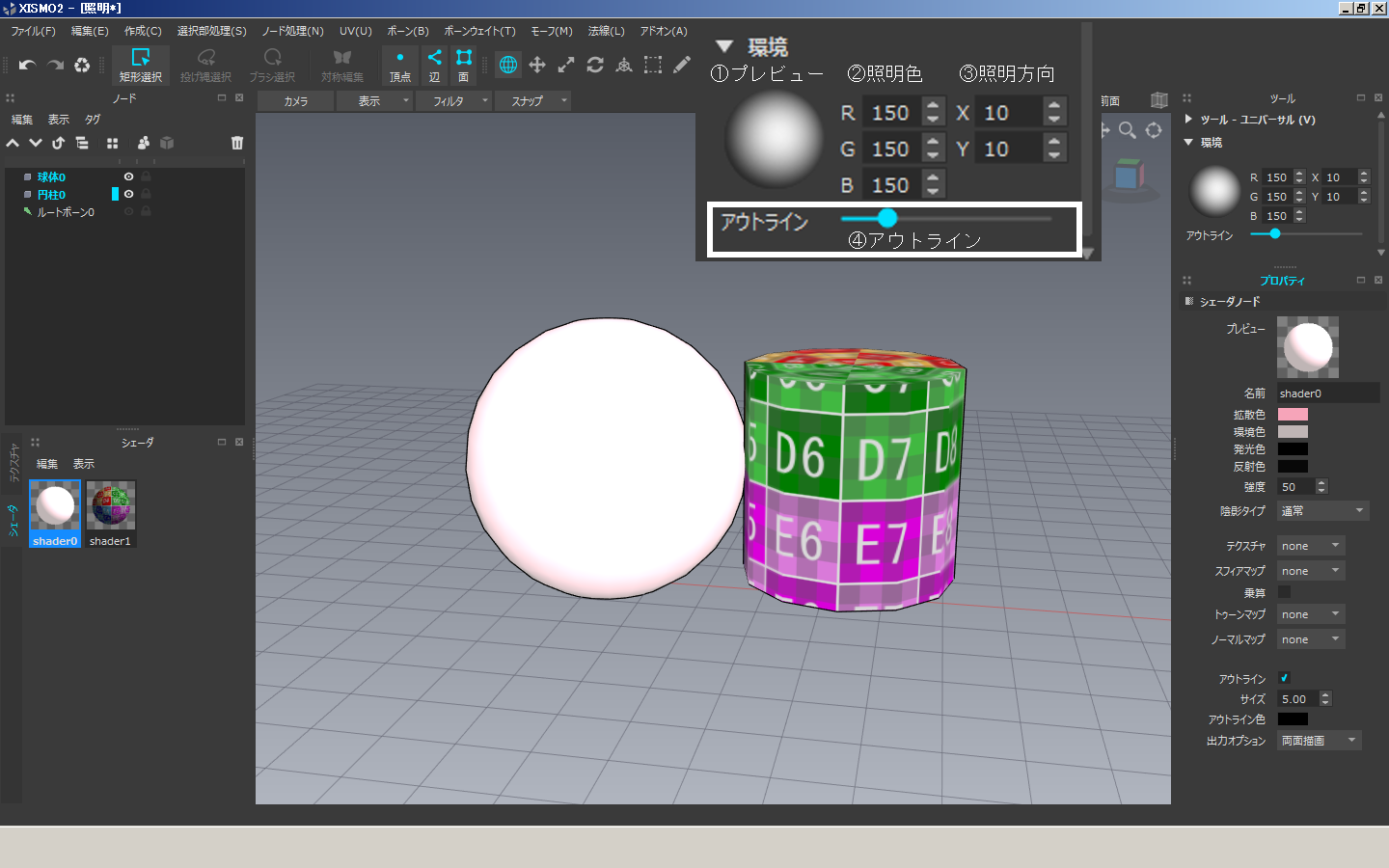

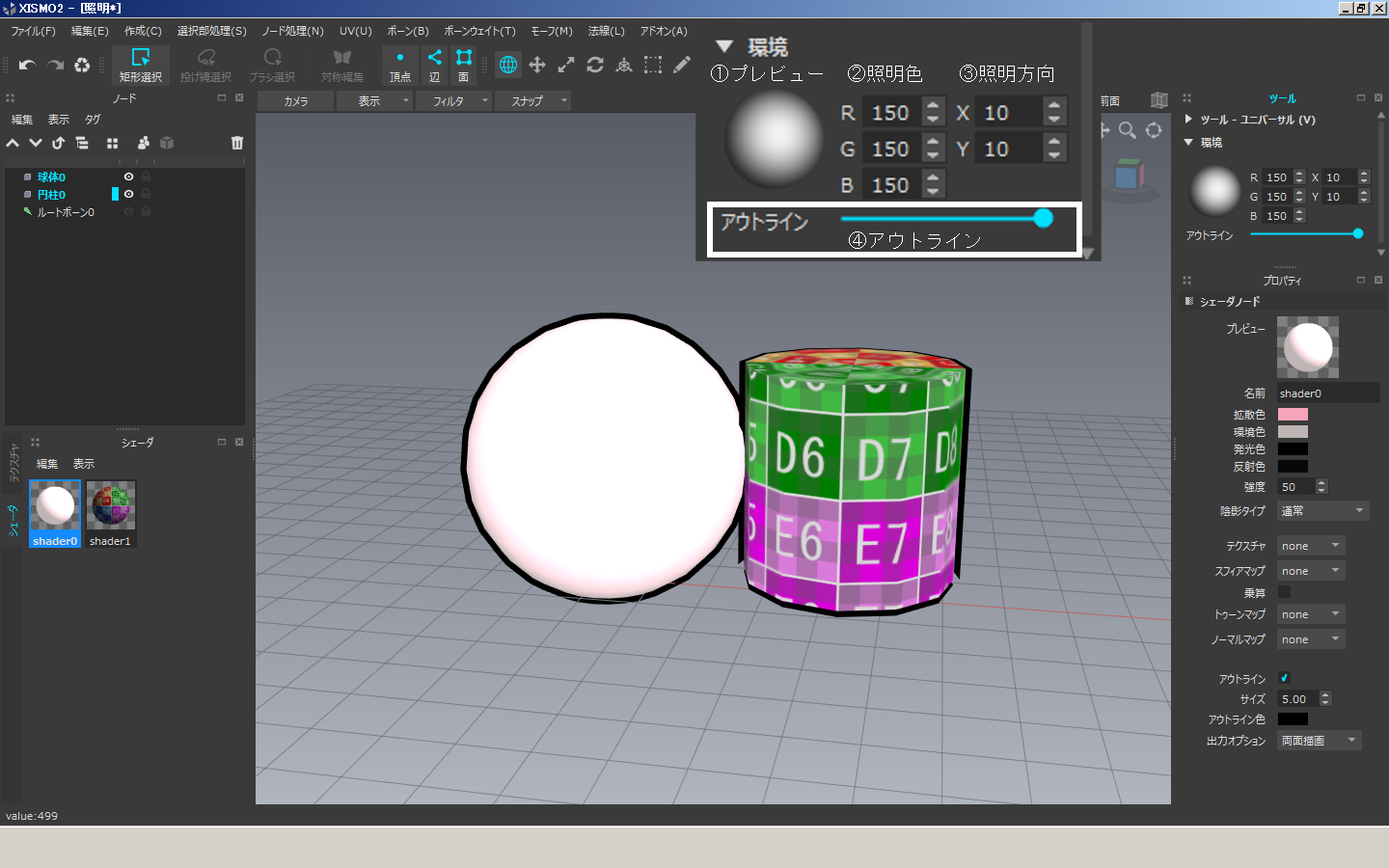

④アウトライン：シェーダのアウトラインONの場合の表示を調整する。

デフォルト	変更後

　デフォルトの位置（左側１／４あたり）がアウトラインサイズと同じ状態
　左にスライドすると細く表示され、右にスライドすると太く表示される。
　エクスポート時、オプションにより、この調整を反映させることが出来る。

　

MMDとの見え方の違い

xismoの照明とMMDの照明は明るさ違うため、そのままの設定では違って見える。

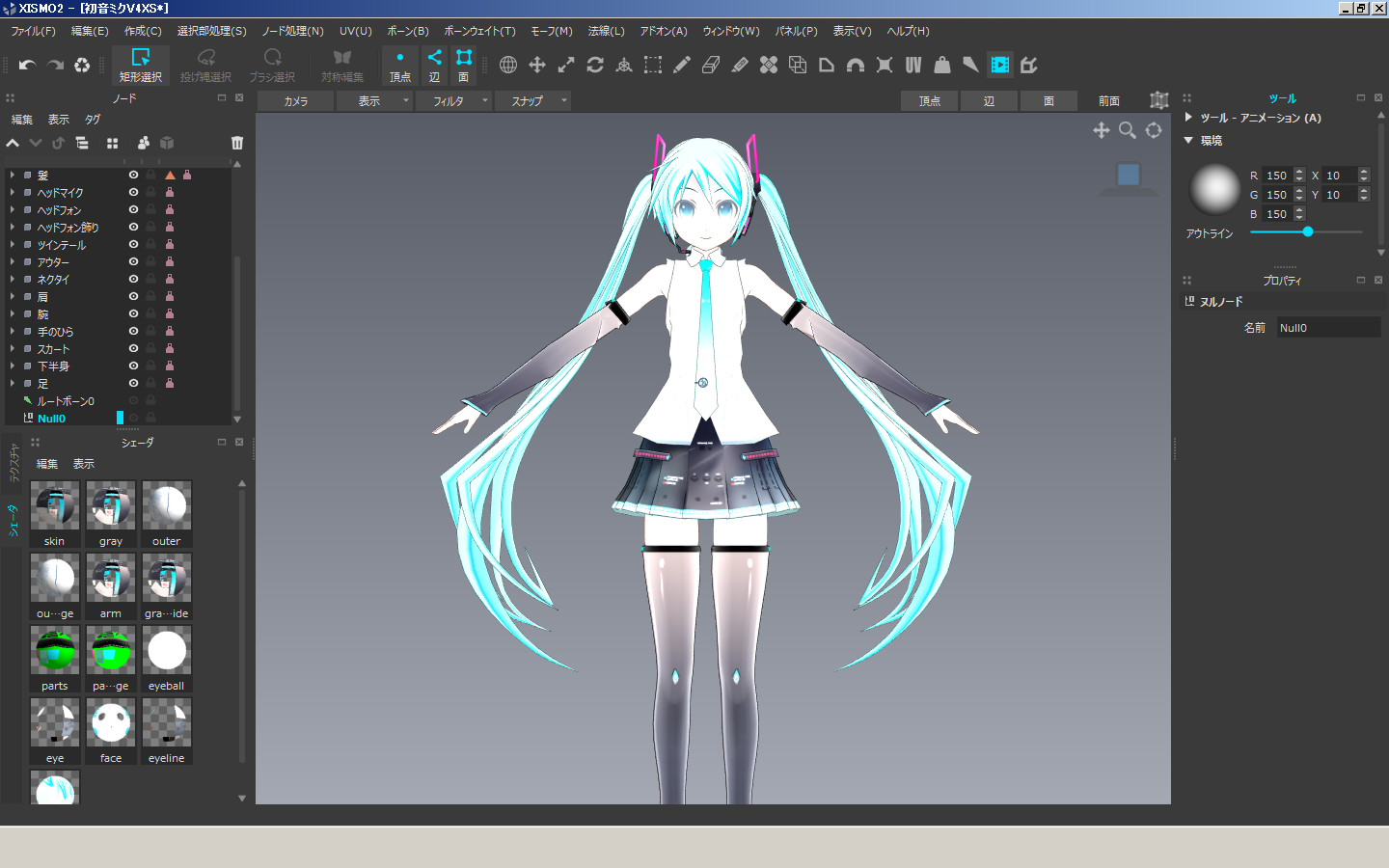

デフォルトの環境（照明）

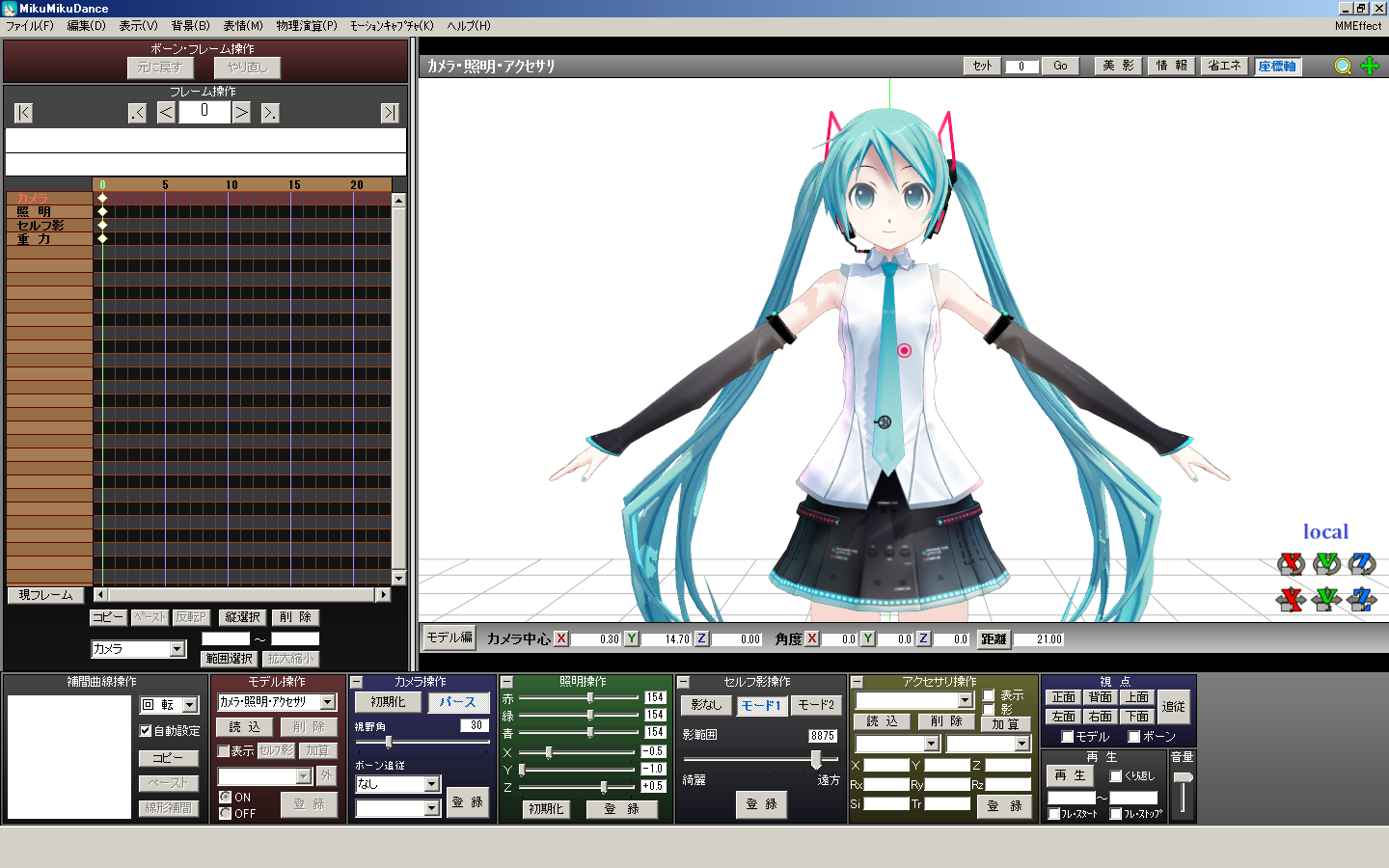

xismo	MMD
照明　R=150/G=150/B=150(デフォルト)	照明　R=154/G=154/B=154(デフォルト)

xismo環境（照明）R/G/B=99～100くらいがMMDの照明と同じくらい

xismo	MMD
照明　R=99/G=99/B=99	照明　R=154/G=154/B=154(デフォルト)

モデリングする際、照明を合わせておくとMMDへ持っていった際に見え方の差が押さえられる。

---

特に記載の無い場合、xismo◇204を使用し作成
