押出（ツール機能） E

サブ機能

オプション

パラメータ

ツール_押出し

指定した面を押出し、側面を追加する。

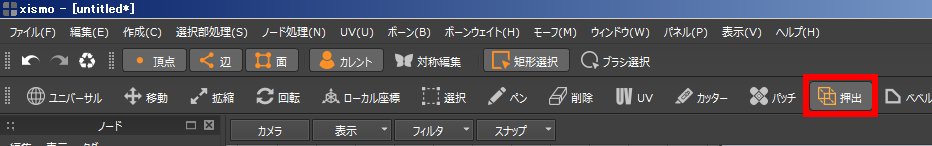

「E」キーまたは『押出し』アイコンで押出しツールに切り替わる。

ツールウィンドウ

サブ機能

①通常

②厚み付け

③オフセット

④頂点移動
xismo◇196追加機能(未着手)

押出

面ごとの処理をチェックした場合、面一個ごとに押出しをする。

押出しの方法

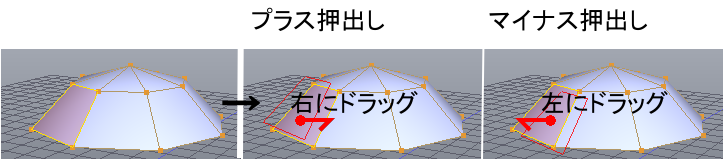

１．マウスで押出し
指定した面の上でドラッグ
右にドラッグするとプラス押出し、左にドラッグするとマイナス押出し
押出した量はツールウィンドウの数値に反映される。

押出しのイメージが赤線で表示される。

２．ツールウィンドウから押出し
押出したい面を選択し
①数値を入力（またはスライダー・上下矢印ボタンで調節）
②「適用」ボタンを押す

押出しのイメージは表示されない。

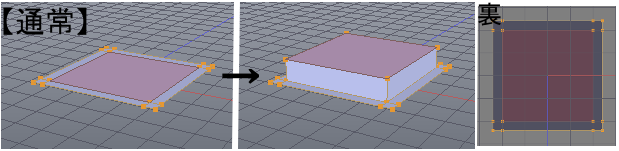

【通常】

指定した面を移動し、側辺に面を作成する。

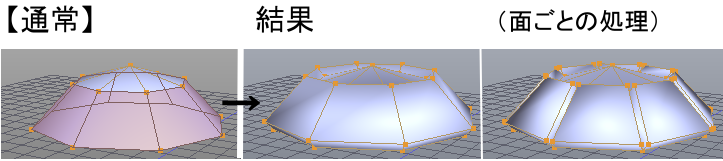

複数面を指定（面ごとの処理なし・あり）

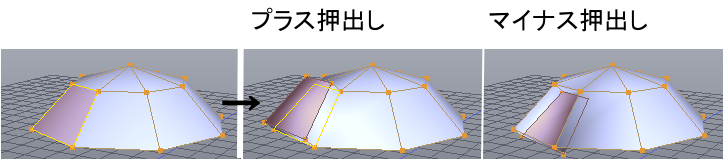

プラス押出し・マイナス押出し

面の向きに移動する。プラス押出しは表面側に押し出す。

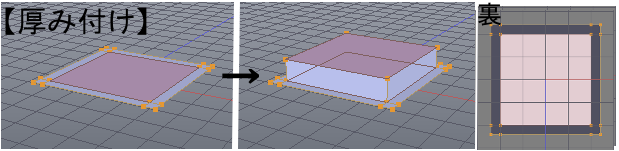

【厚み付け】

通常と同じ押出しを行い、指定した面の位置にも面を作成する。

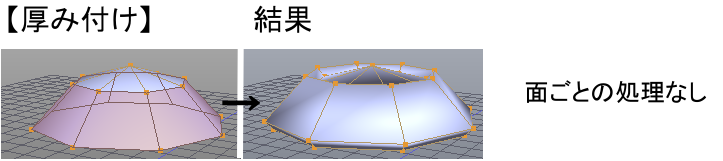

複数面を指定（面ごとの処理指定なし）

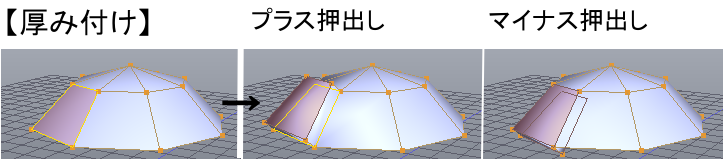

プラス押出し・マイナス押出し

面の向きはプラスマイナスどちらでも外側が表面となる。

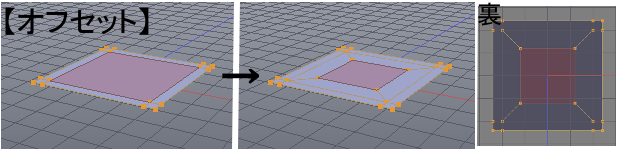

【オフセット】

指定した面を縮小するように移動し、側辺に面を作成する。

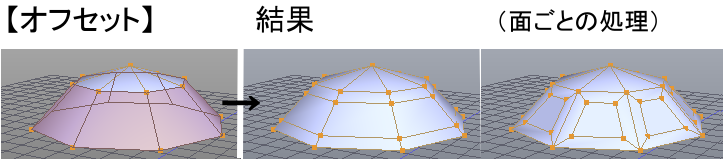

複数面を指定（面ごとの処理なし・あり）

プラス押出し・マイナス押出し

プラス押出しの数値を大きくするとマイナス押出しの状態になる。

関連する機能

類似する機能
メニュー→選択部処理→辺を押し出し(N)
作成→モディファイア→厚み付けノード

---

特に記載の無い場合、xismo◇192を使用し作成

編集履歴

...

2018.12.31:新規作成(雛形作成)
2019.01.06:自サイトより転記(一部修正)

---

私dbotが確認したものになります。
用語の間違い、実際の機能と相違することがあります。予めご了承下さい。
