FFDモディファイア
FFD:Free-Form Deformation (フリーフォームの変形)の略
メタセコイヤの格子変形、GIMPのゲージ変形に相当する変形を行う。
親とするメッシュノード全体ではなく、FFD格子に囲まれたポリゴンを変形対象とする。
格子の分割はプロパティで指定、プロパティを変更時、変形はリセットされる。
（サイズ調整はプロパティ・ローカル座標、位置調整はローカル座標で可能）
変形したいポリゴンにFFDの格子を合わせるには「FFDにフィット」を使用する。

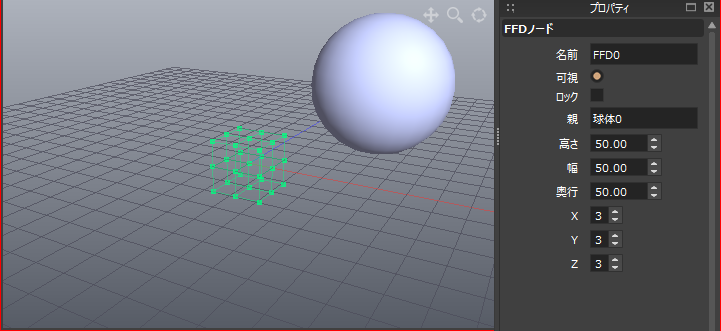

１．FFDノードを作成した状態
FFD格子にポリゴンに含まれてない。
２．FFDにフィット
メッシュノードをカレントとし、変形したいポリゴンを選択

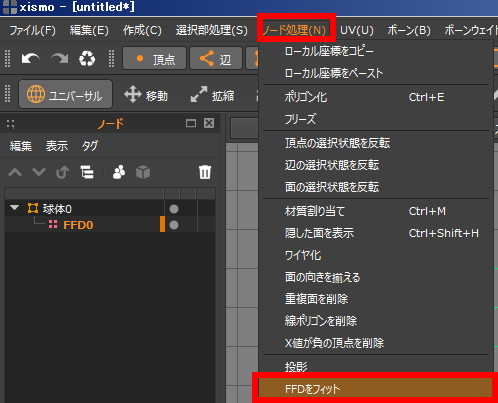

FFDノードをカレントとし、メニュー→ノード処理→FFDにフィット
FFD格子で変形したいポリゴンが囲む

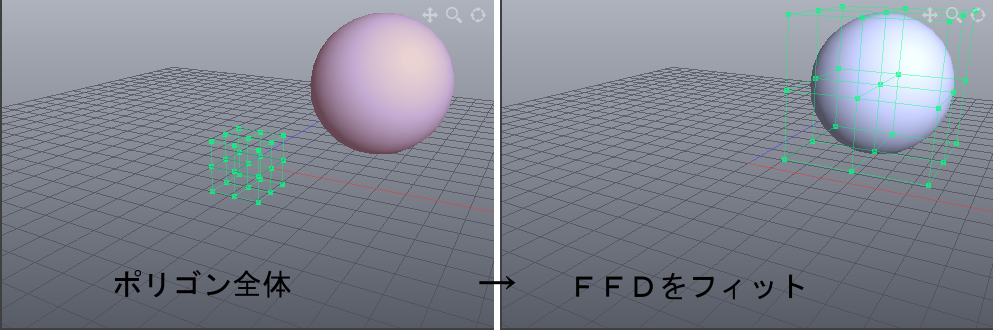

メッシュノード全体をFFD変形の対象とする

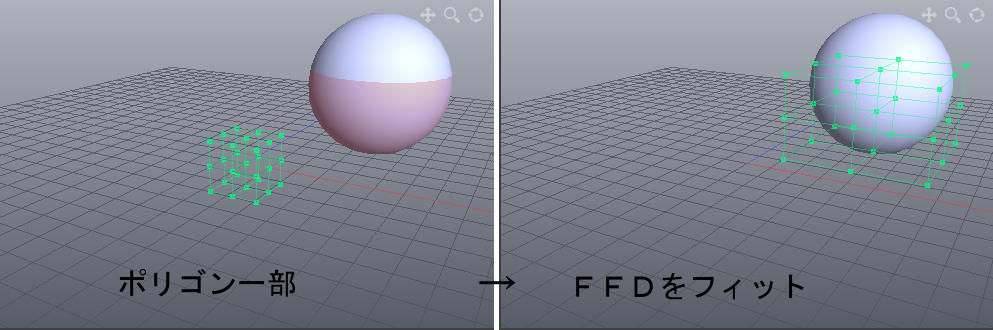

メッシュノードの一部をFFD変形の対象とする

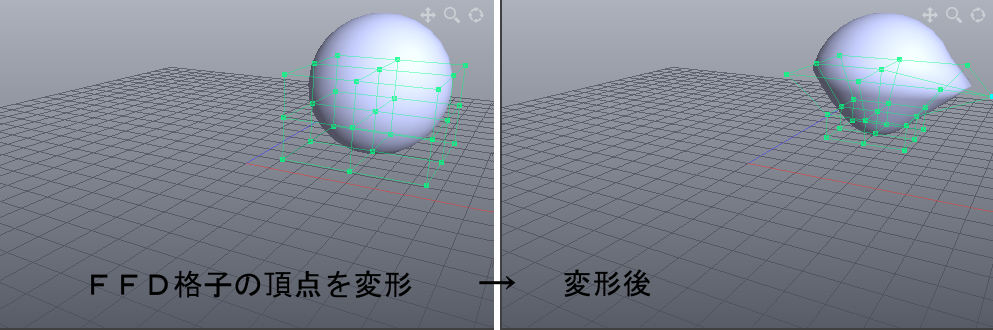

３．変形
ツール_ユニバーサル（移動・拡縮・回転）でFFDの格子の頂点を調整し変形する
特に記載の無い場合、xismo◇192を使用し作成
