表示（メニュー機能） Alt+V

表示（自サイトより転記）

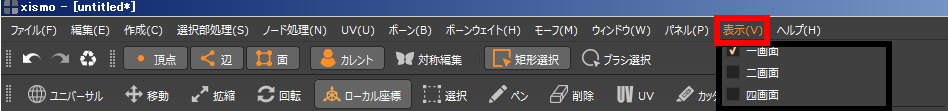

メニューから「表示」

画面表示の切替、カメラ・ＵＶ図・正投図が表示できる。
表示される画面の位置は移動できない。
画面幅の調整は、画面の境界をマウスで移動し調整、ダブルクリックで初期化
画面をクリックすると、左上に表示の状態が浮かび上がる。

画面表示

１画面：カメラ図（ふつーの画面・カメラの回転が出来る・パース⇔パースオフ）

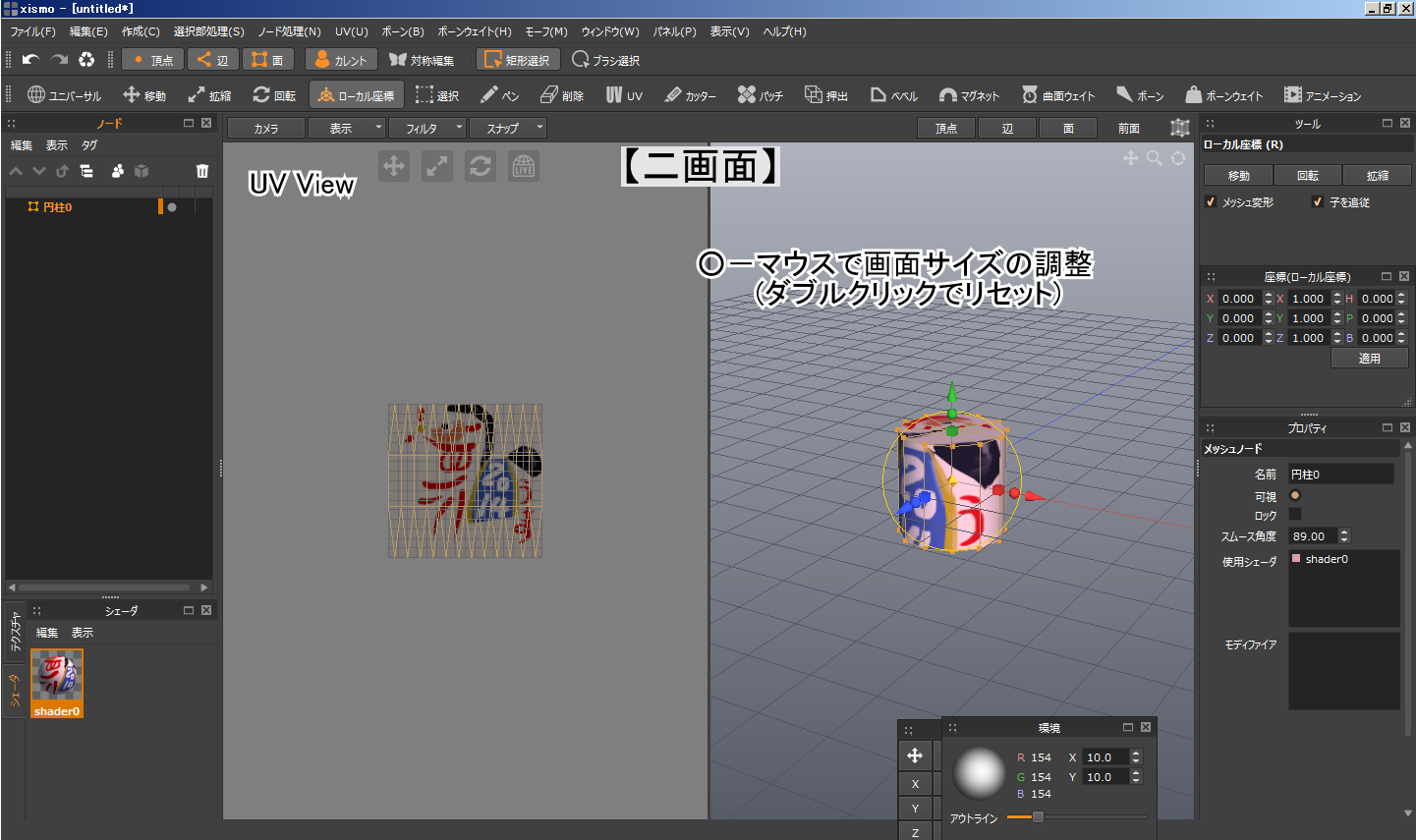

２画面：カメラ図+ＵＶ図

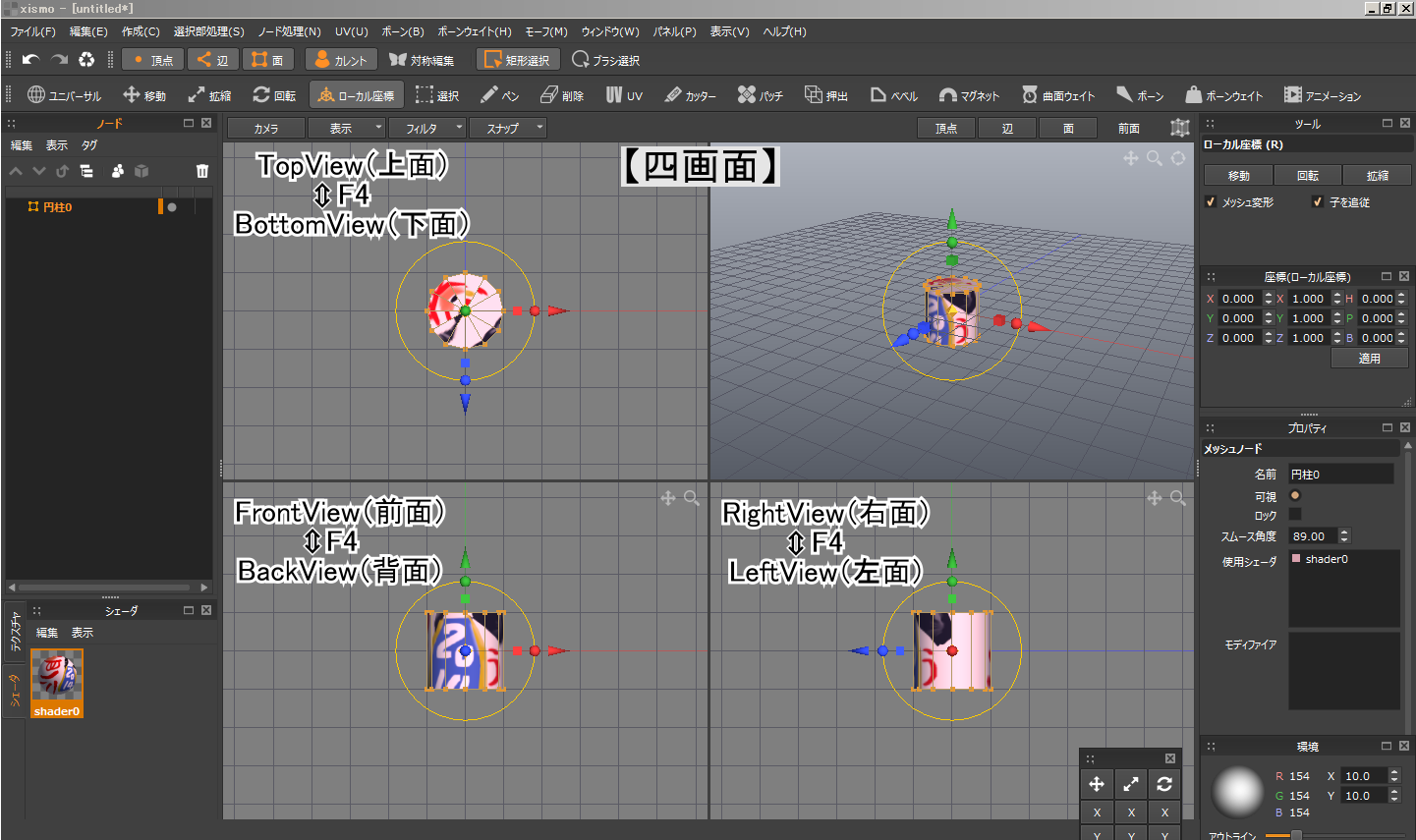

４画面：カメラ図+正投図３面（右面⇔左面・上面⇔下面・前面⇔裏面）

カメラ切替ショートカット

カメラ図
F1：右面／F1+Shift：左面
F2：上面／F2+Shift：下面
F3：前面／F3+Shift：裏面

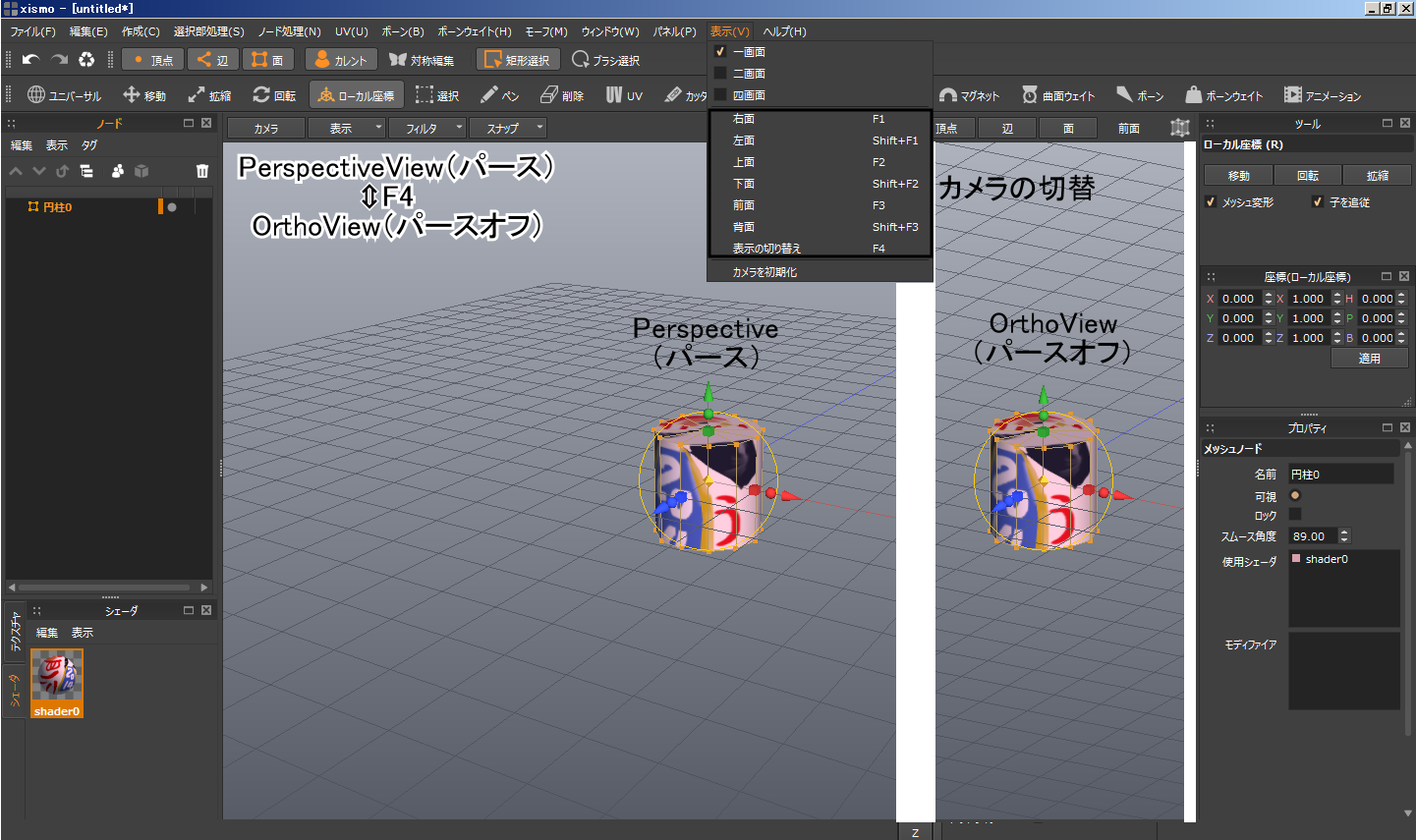

F4：表示の切替 パース（Pers）⇔パースオフ(Ortho)
正投図
F4：表示の切替 右面⇔左面・上面⇔下面・前面⇔裏面

カメラを初期化：メニューから「表示」→「カメラを初期化」

１画面：カメラ図

２画面：カメラ図＋ＵＶ図

４画面：カメラ図+正投図３面

※カメラ図、UV図、正投図が表現として正しいか解りません。
※パースオフ：Ortho表示のこと（オルタと読むらしい）。解り易いかと

表示（xismoVer2系向け）編集中

一画面

二画面

四画面

右面 F1

左面 Shift+F1

上面 F2

下面 Shift+F2

前面 F3

背面 Shift+F3

センタリング　F5

パース表示の切り替え F4

カメラを初期化

自動平行投影

カメラを初期化

---

特に記載の無い場合、xismo◇192を使用し作成
