MMD用ボーンとコンストレインタグ（下書き）

下書き
MMD用ボーンとコンストレインタグ

MMD用ボーン

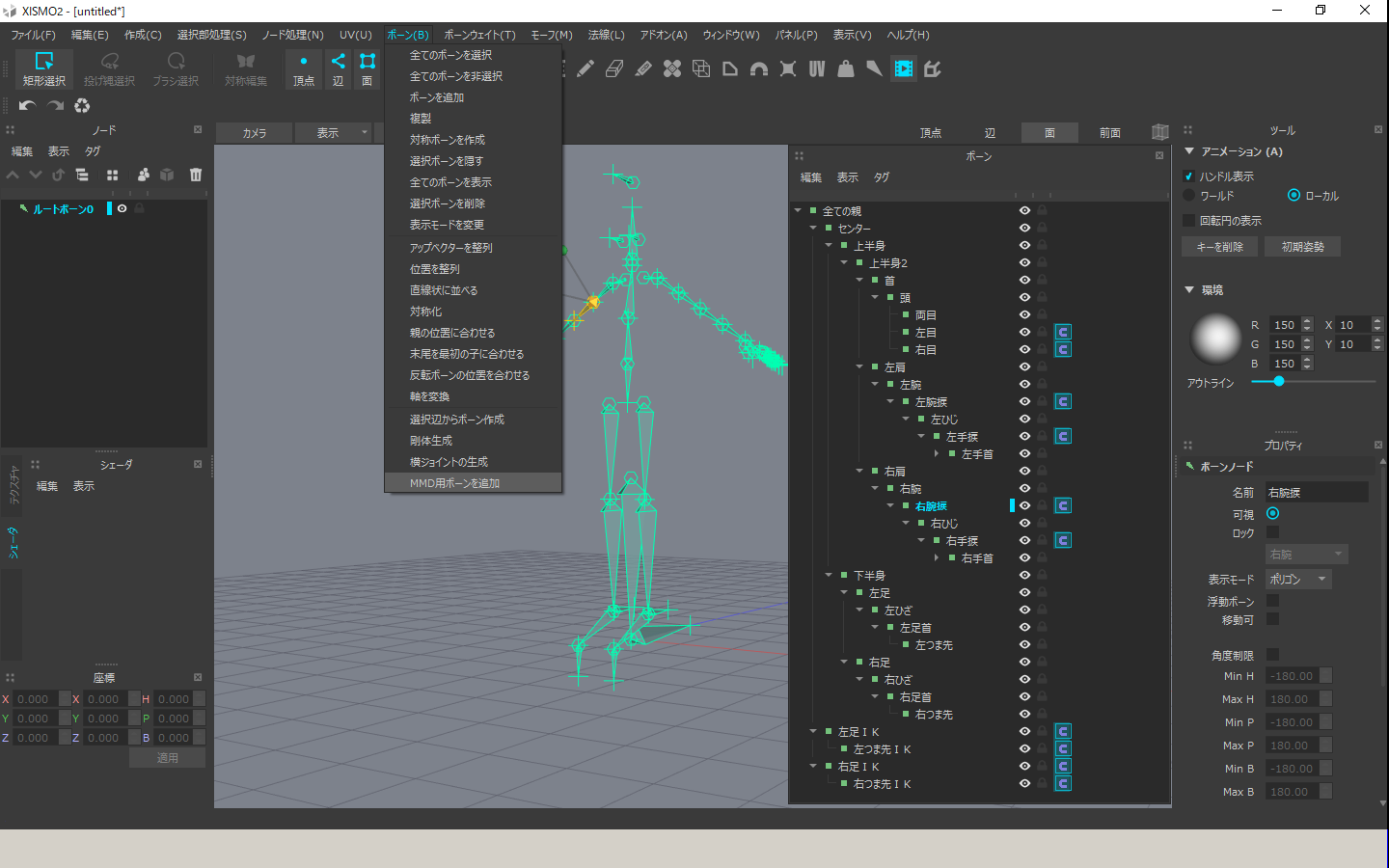

Xismoのボーンメニューから「MMD用ボーンを追加」で作成される「MMD用ボーン」

画面の関係上、指のボーンは表示していません

MMD用ボーンは、特有の足周りのIK、目の連動、腕の捩りが設定されており、モデルのサイズに合わせ位置を調整することでそのまま使用できる状態になっています。
MMD用ボーンとして追加されるボーンは、準標準ボーン。
標準モデルボーンに「全ての親」、「上半身２」、腕周りの捩り「腕捩り」「手捩り」が追加されています。

コンストレインタグの設定内容

MMD用ボーンの特有の設定は、コンストレインタグの設定（と一部ボーンの角度制限）がPMXに反映されます。
この設定はPMXモデル用の設定のため、Xismoのアニメーションでは動作の確認ができません。
ボーンを自分で作成した場合、コンストレインタグと角度制限が初期化された状態のため、合わせた設定が必要になります。

設定値は、XismoのMMD用ボーンの値を記載しています。モデルに合わせ変更することも可能です。

足周りのIK

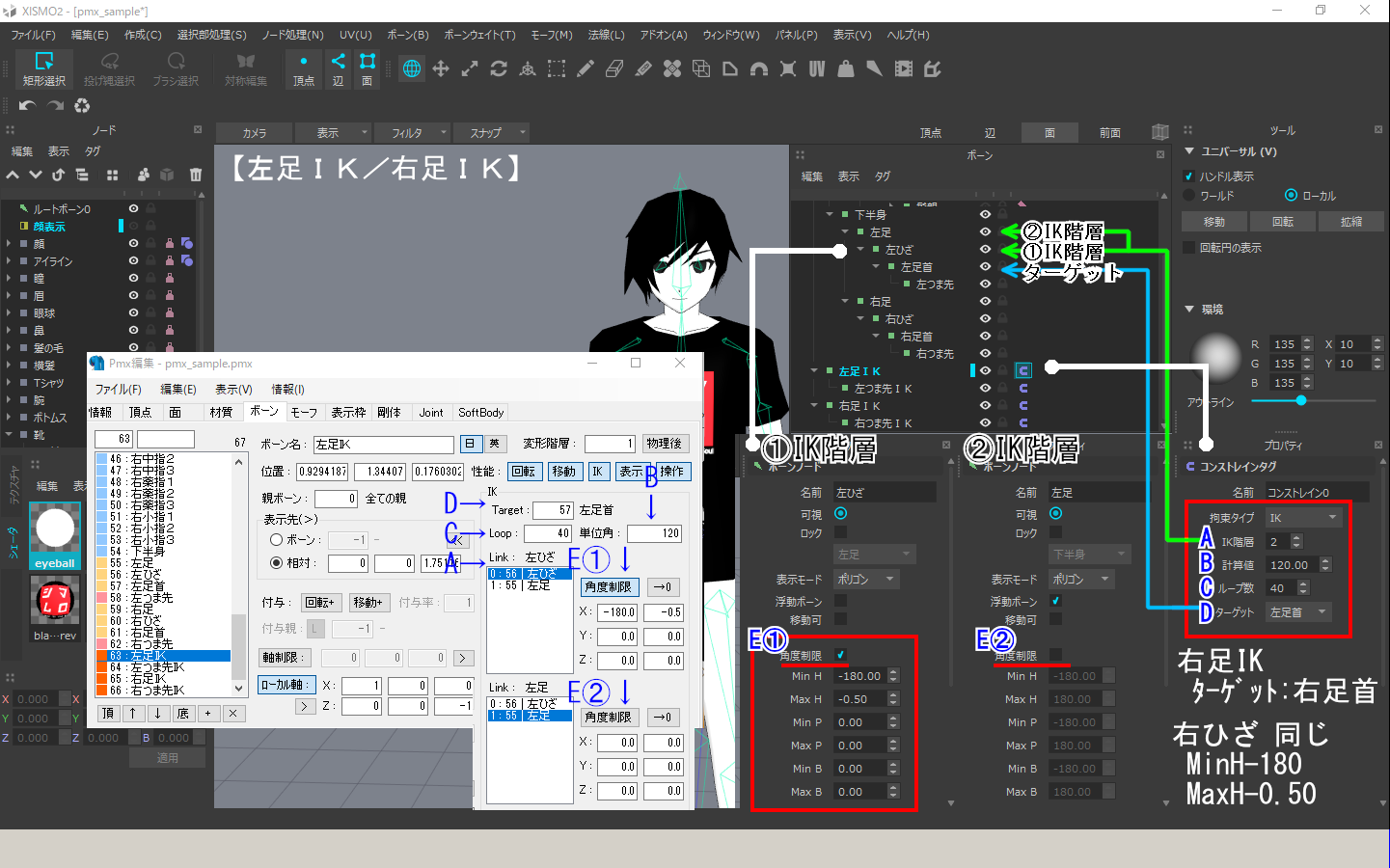

左足首ＩＫ／右足首ＩＫ

足首をターゲットに、IKリンクは足・ひざの２階層、ひざに角度制限あり

【設定値】ターゲットのボーンを確認、数値は左右同じ

左足首ＩＫ	【コンストレインタグ】 拘束タイプ：ＩＫ 計算値：１２０ ループ数：４０ ターゲット『左足首』 IK階層：２（IKリンク、左足・左ひざ）		右足首ＩＫ	【コンストレインタグ】 拘束タイプ：ＩＫ 計算値：１２０ ループ数：４０ ターゲット『右足首』 IK階層：２（IKリンク、右足・右ひざ）
左ひざ	【角度制限】あり MinH：-180 / MaxH：-0.50 MinP：0 / MaxP：0 MinB：0 / MaxB：0		左ひざ	【角度制限】あり MinH：-180 / MaxH：-0.50 MinP：0 / MaxP：0 MinB：0 / MaxB：0
左足	【角度制限】なし		右足	【角度制限】なし

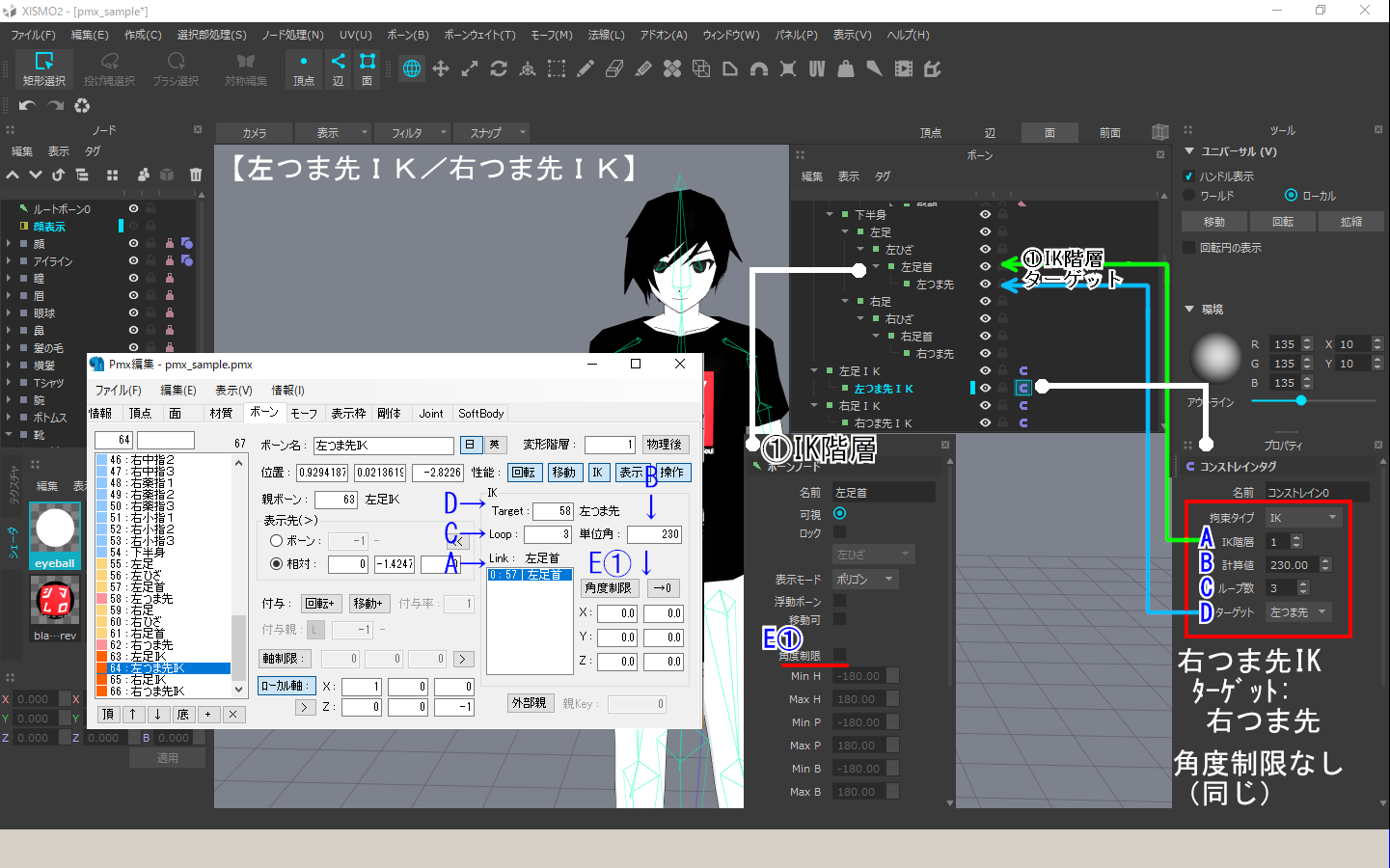

左つま先ＩＫ／右つま先ＩＫ

左つま先をターゲットにIKリンクは左足首の１階層、角度制限なし

【設定値】ターゲットのボーンを確認、数値は左右同じ

左つま先ＩＫ	【コンストレインタグ】 拘束タイプ：ＩＫ 計算値：２３０ ループ数：３ ターゲット『左つま先』 IK階層：１（IKリンク、左足首）		右つま先ＩＫ	【コンストレインタグ】 拘束タイプ：ＩＫ 計算値：２３０ ループ数：３ ターゲット『右つま先』 IK階層：１（IKリンク、左足首）
左足首	【角度制限】なし		右足首	【角度制限】なし

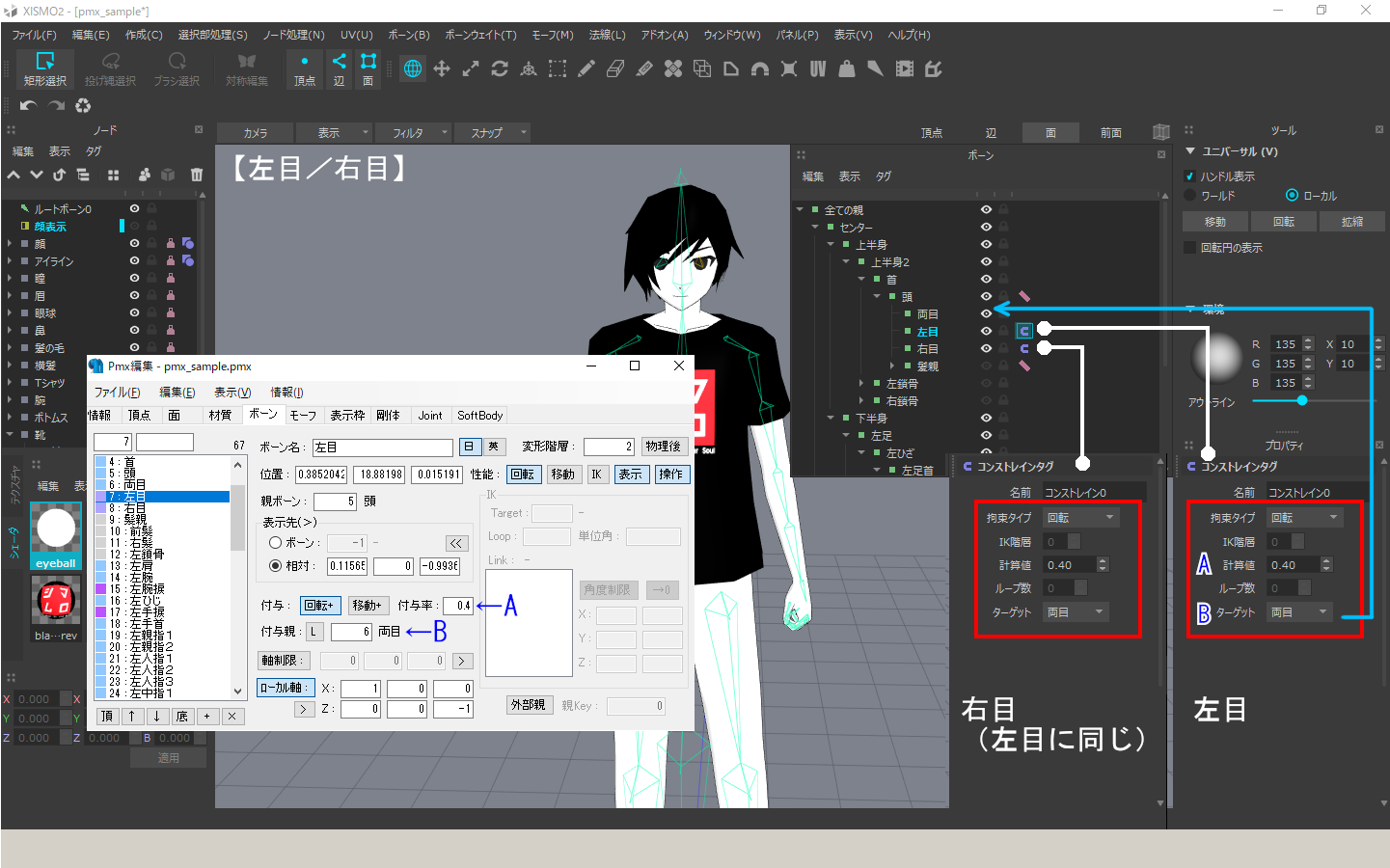

目の連動（左目／右目）

両目ボーンから回転連動がかかります

【設定値】ターゲットのボーンを確認、数値は左右同じ

左目

【コンストレインタグ】 拘束タイプ：回転 計算値：０．４ ターゲット『両目』

右目

【コンストレインタグ】 拘束タイプ：回転 計算値：０．４ ターゲット『両目』

腕の捩り（左腕捩り／左手捩り／右腕捩り／右手捩り）

ボーンの捩り（子ボーンの位置を変えない回転）のみ有効
【設定値】拘束タイプ：捩り、角度制限：MinB：-180 / MaxB：180

左腕捩り	【コンストレインタグ】 拘束タイプ：捩り 【角度制限】あり MinH：0 / MaxH：0 MinP：0 / MaxP：0 MinB：-180 / MaxB：180		右腕捩り	【コンストレインタグ】 拘束タイプ：捩り 【角度制限】あり MinH：0 / MaxH：0 MinP：0 / MaxP：0 MinB：-180 / MaxB：180
左手捩り	【コンストレインタグ】 拘束タイプ：捩り 【角度制限】あり MinH：0 / MaxH：0 MinP：0 / MaxP：0 MinB：-180 / MaxB：180		右手捩り	【コンストレインタグ】 拘束タイプ：捩り 【角度制限】あり MinH：0 / MaxH：0 MinP：0 / MaxP：0 MinB：-180 / MaxB：180

捩りの指定は、角度制限ではなく、ボーンの表示方向の回転のみに制限されるようです。

こちらは腕周りの捩りボーンは標準ボーンではないため、モデルによっては搭載されていないボーンになります

---

特に記載の無い場合、xismo◇225aを使用し作成

編集履歴

...

2021.12.20:新規作成
2021.12.26:表現修正、捩りの角度制限不要を追加

---
