カッター（ツール機能） K
サブ機能
オプション
パラメータ
カッターツール
ポリゴンを分割カットする。マウス操作でカットの種類が変わる。
metaseqのナイフ機能（ナイフで面を切断・接続面を連続切断）に相当する。

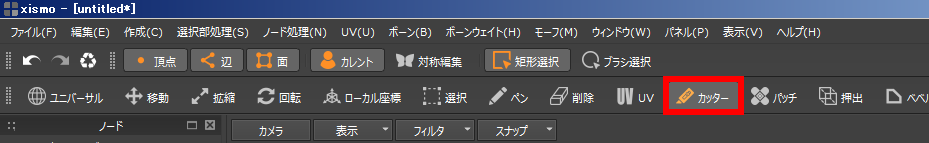

「K」キーまたは『カッター』アイコンでカッターツールに切り替わる。
ツールウィンドウ
「連続切断」時、有効なパラメーター
【metaseqのナイフ機能との対比】
metaseqのナイフ機能との対比、マウス操作でカットの種類が変わる。

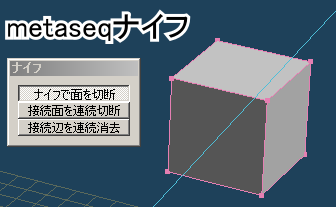

①metaseq「ナイフで面を切断」便宜上「面切断」と表現
辺以外の場所でクリック、ドラッグする。

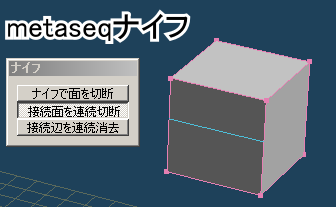

②metaseq「接続面を連続切断」便宜上「連続切断」と表現
辺をクリックする。
③metaseq「接続辺を連続消去」はパッチツールの連続パッチ機能が相当する。
サブ機能
【面切断】

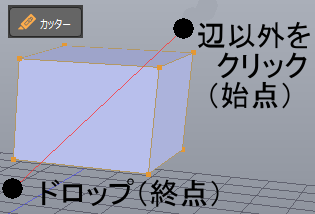

辺以外の場所でクリック（始点）、ドラッグしドロップ（終点）する。
マウスの始点と終点を結んだ直線でカットする。
カメラの向きの平面でカットする、非表示の面もカットする。
表示オプションの「前面」表示ONの場合、裏面をカットしない。OFFの場合カットする。
線ポリゴンのカット可能。
表示オプションの「前面」表示ON/OFF

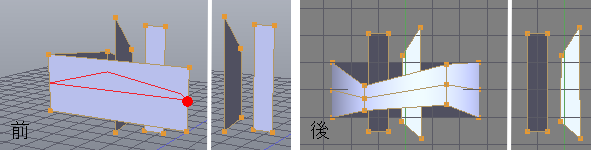

カット前

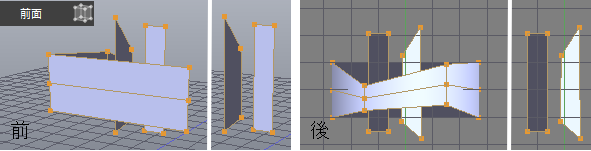

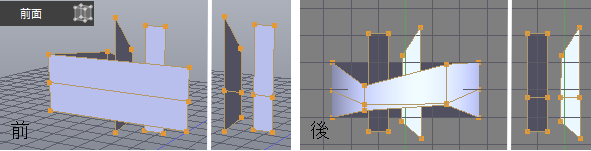

「前面」表示がONの時
カメラからみて表面のみカットする、裏面はカットしない。

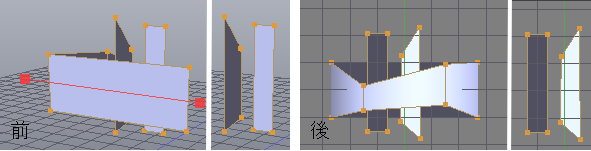

「前面」表示がOFFの時
カメラからみて表面も裏面もカットする。

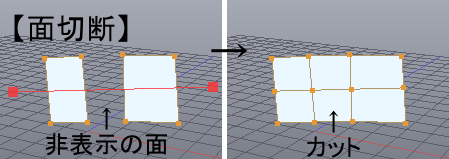

非表示の面
非表示の面もカットする
非表示の面はカットされません（Xismo◇197で確認）
並行切断
マウスの左ボタンと右ボタンを両方押しながらドラッグすると、画面に対し平行（垂直または水平）にカットする。
マウスの位置で垂直にカットするか水平にカットするか決まる
同じ高さでカットしたい場合は、メニューバーの表示から前面に向けるなどを行うこと
【連続切断】
辺をクリックする。クリックした時点でカットされる。
指定した辺とその対辺を連続してカットする。接続していない面はカットしない。
ツールウィンドウのパラメータは連続切断用のパラメータ。
表示オプションの「前面」表示のON/OFFで結果は変わらない。非表示の面もカットする。
表示オプションの「前面」表示ON/OFF
カット前

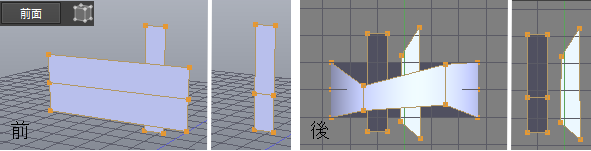

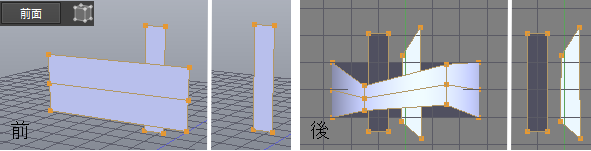

「前面」表示がONの時
「前面」表示がOFFの時
「前面」表示のON/OFFで結果は変わらない。

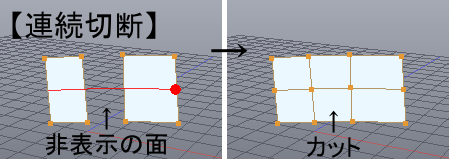

非表示の面
非表示の面もカットする

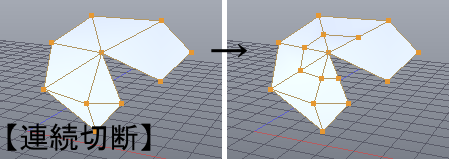

三角ポリゴンの連続切断
頂点を共用する三角ポリゴンを連続してカットする。
ツールウィンドウ
「連続切断」時、有効なパラメーター
①切断幅を固定：
チェックOFF（切断幅固定なし）の場合、マウスの位置の割合でカットする。カットした割合を切断幅（②）に反映する。
チェックON（切断幅を固定）の場合、切断幅（②）の値でカットする。
②切断幅：切断幅を1.00％～99.99％の間で指定する。マウスの位置に近い頂点からの割合でカットする。
③切断幅ドロップリスト：ドロップリスト（２５％・３３．３３％・５０％・７５％、）より選択した値を切断幅（②）に反映する。
④逆転：切断幅（②）の値を逆転させる（例：２５％→７５％）
②～④は切断幅を固定チェックONの場合のみ有効なパラメータ

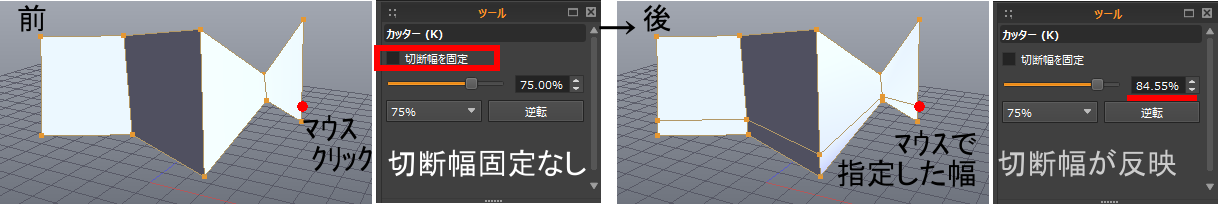

「切断幅を固定」チェックOFF（切断幅固定なし）の場合、
マウスクリックした位置の割合でカットする。
マウスクリックした位置の割合が「切断幅を固定」に反映される。

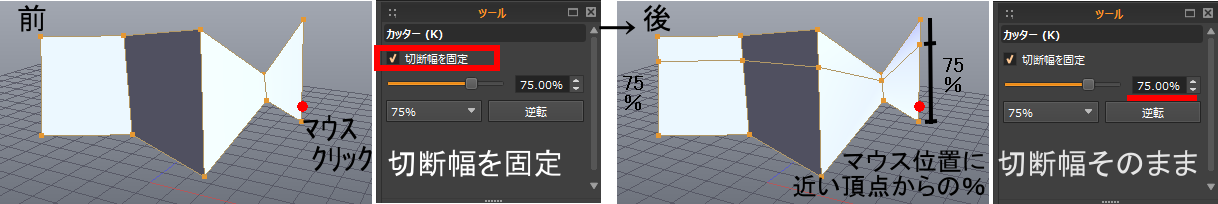

「切断幅を固定」チェックON（切断幅を固定）の場合、
マウスクリックした位置によらず指定の割合でカットする。
関連する機能
ツール→パッチ
非表示の面：メニュー→選択部処理→選択面を隠す（Ctrl+H）
非表示の面を表示：メニュー→ノード処理→隠した面を表示（Ctrl+Shift+H）
類似する機能
特に記載の無い場合、xismo◇192を使用し作成
編集履歴
|
+
|
... |
2018.12.31:新規作成(雛形作成)
2019.01.06:自サイトより転記(一部修正)
2019.04.25:並行切断について追記
2020.01.26:面切断の時、非表示の面のカットについて修正
Xismo◇192はカットされるが、Xismo◇197ではカットされる。修正時期は不明
|
私dbotが確認したものになります。
用語の間違い、実際の機能と相違することがあります。予めご了承下さい。
