下絵表示（図面ノード）
図面ノードを使用した下絵の設定
使用している下絵の画像は、ニコ生で配布されたものです。
下絵は正面と横向きの２枚、512×512の縦横同じサイズのものを使用しています。
下絵のテクスチャを準備する

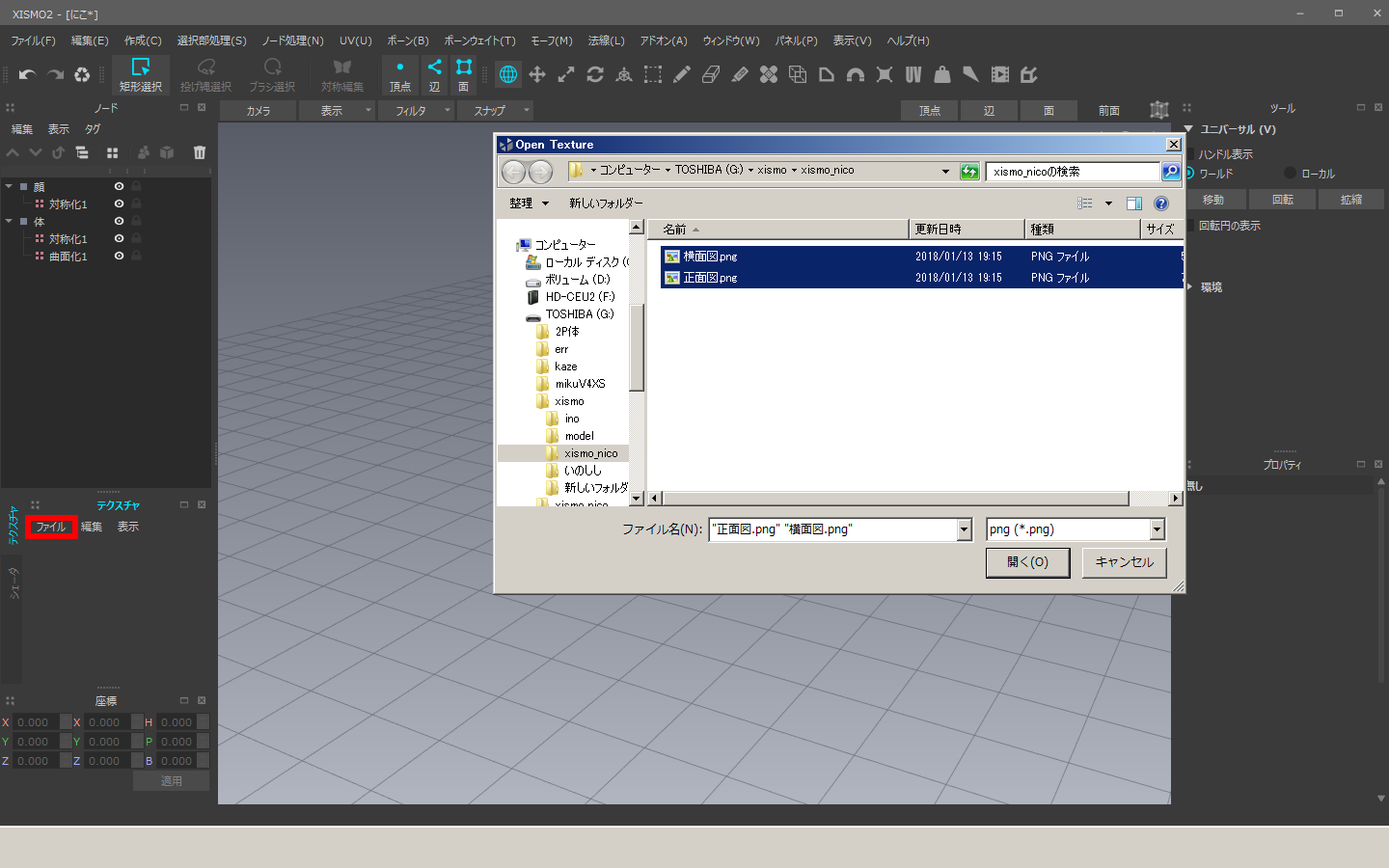

１．下絵を読み込む
テクスチャウィンドウに切替→ファイル→開く、下絵を選択（複数選択可）しOK
テクスチャウィンドウにテクスチャが追加される。（正面と横）
図形ノードを準備する
図形ノードの作成
(1)正面用の図面ノードを設定

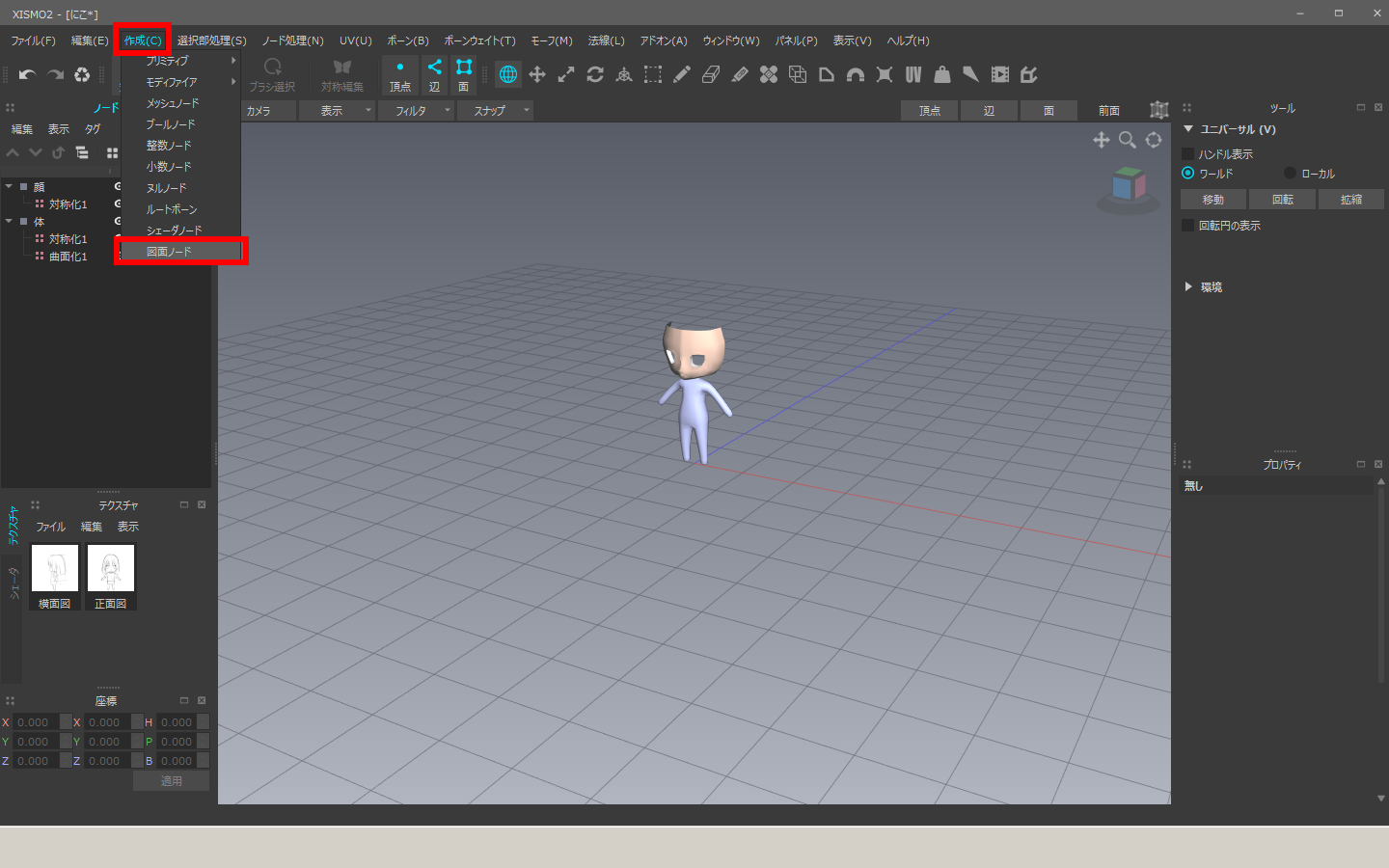

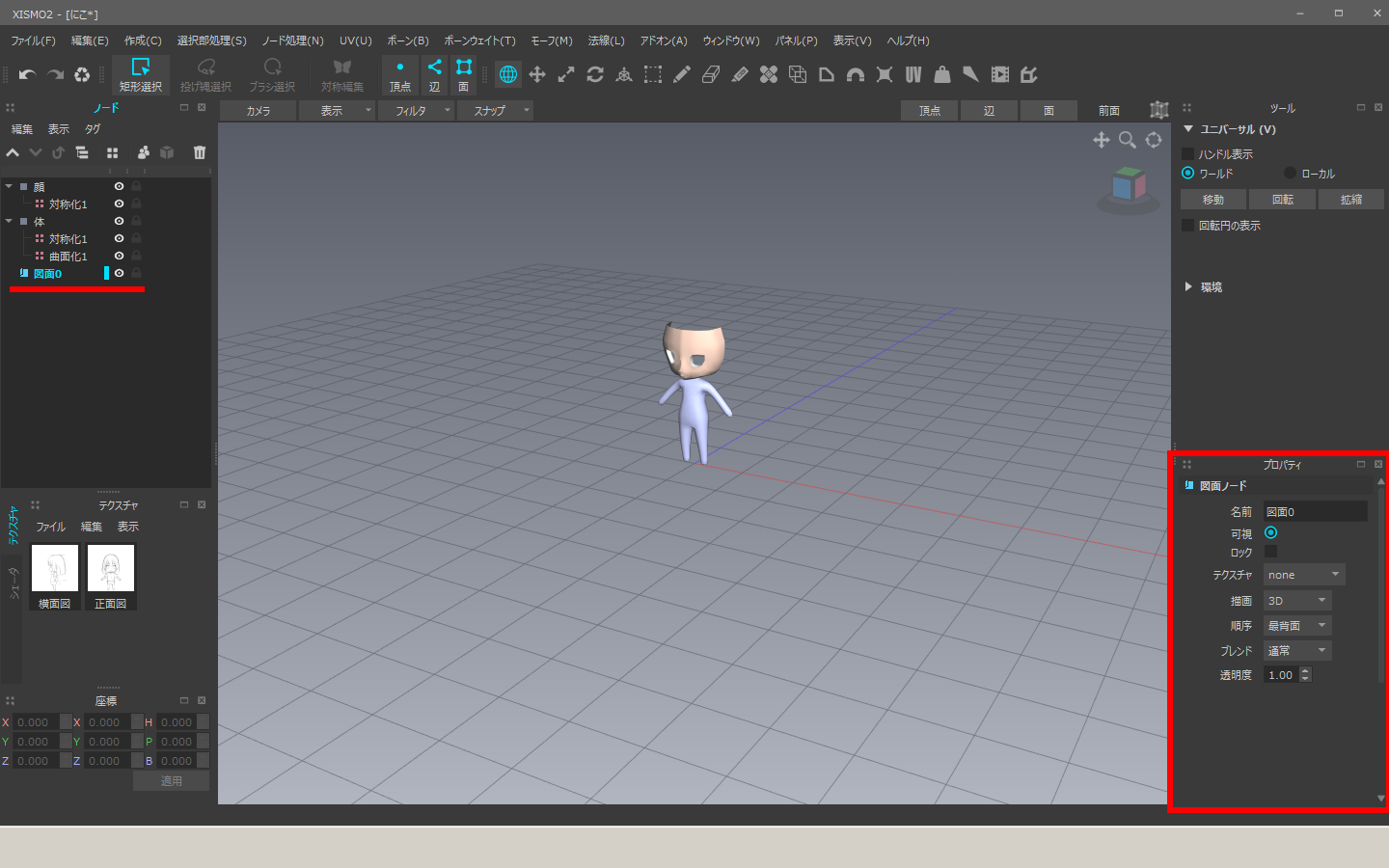

①正面用の図面ノードを作成：メニュー→作成→図面ノード
| 図面ノード作成 |
作成後 |
 |
 |

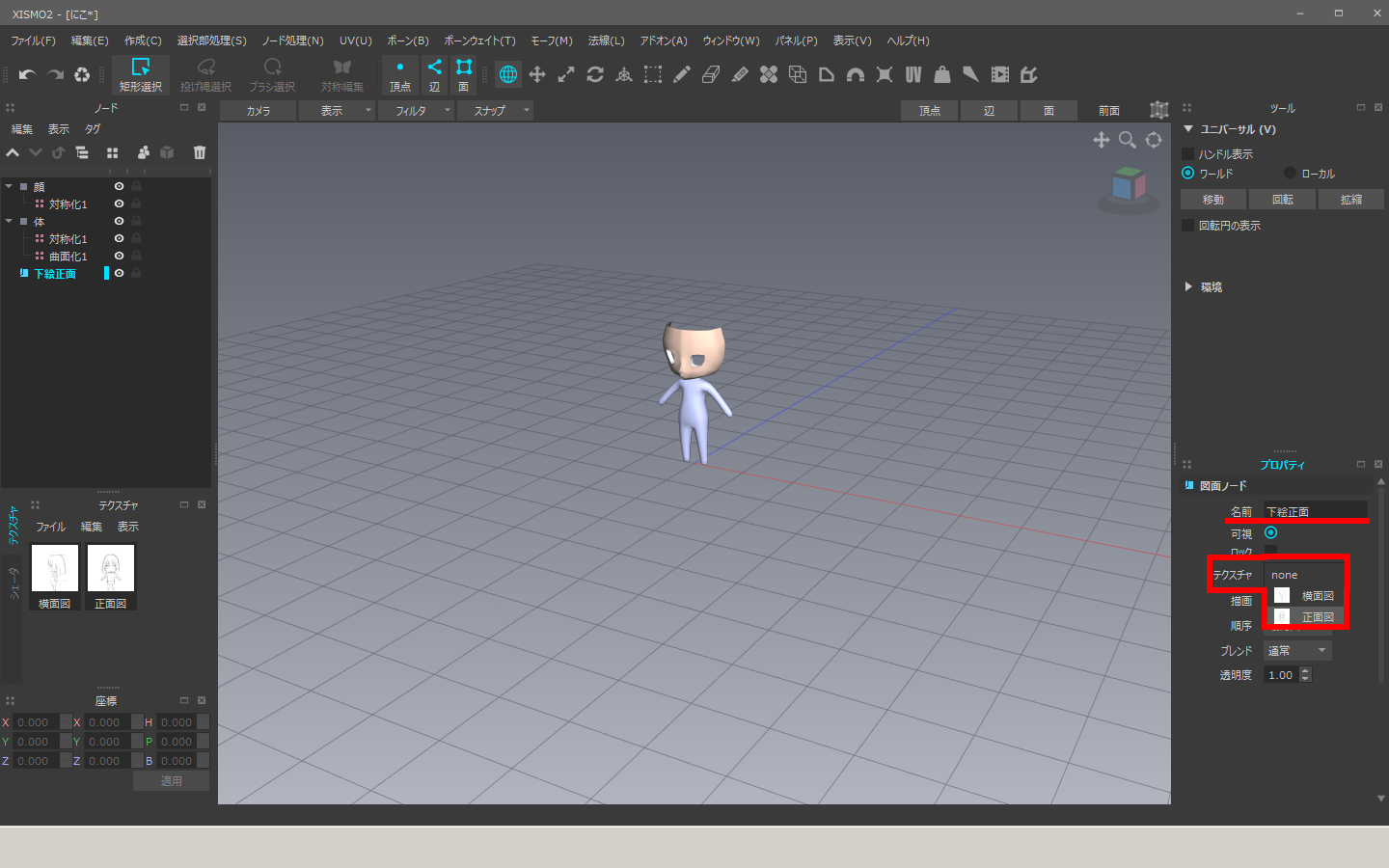

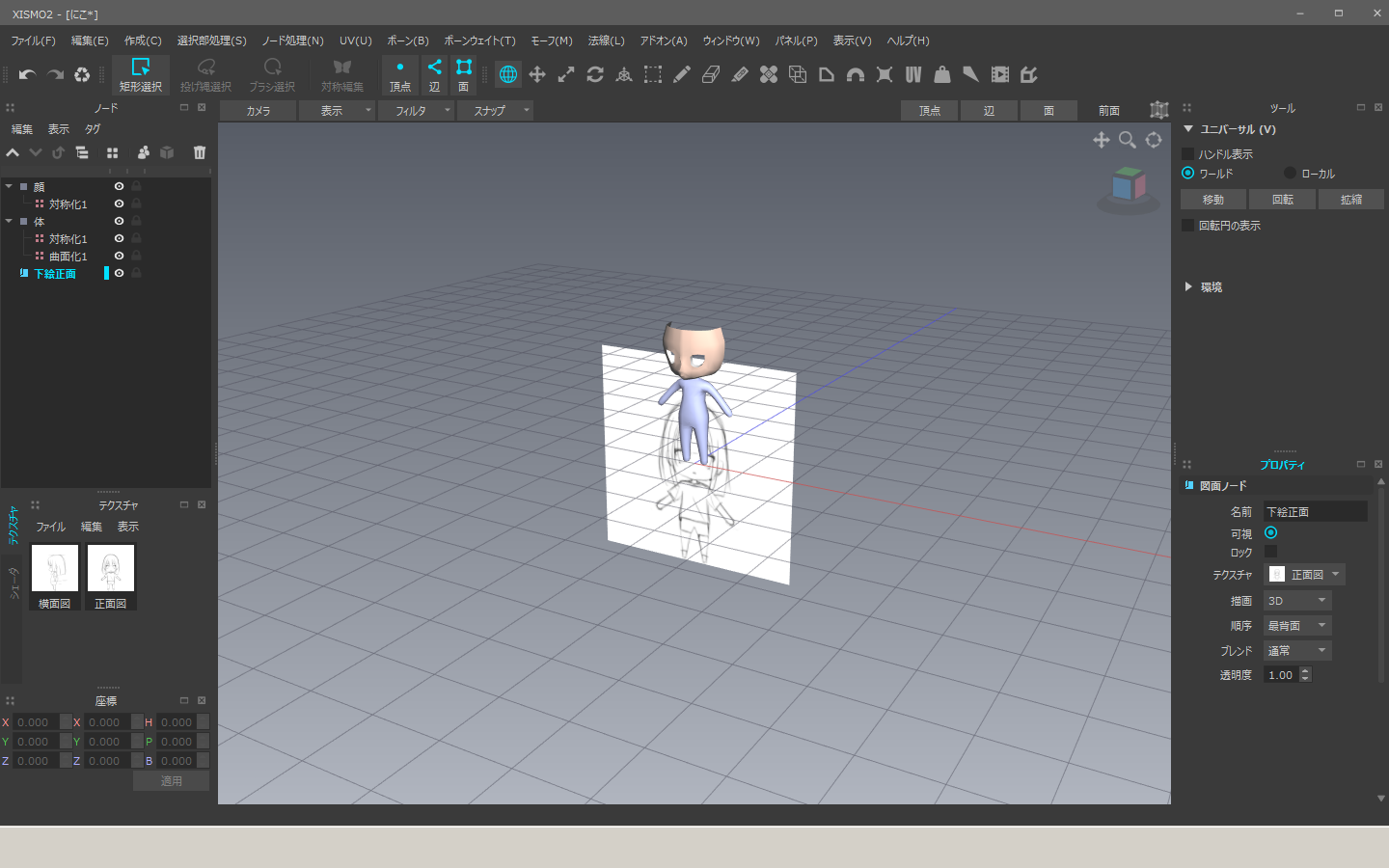

②正面用の図面ノードのノード名を変更、テクスチャを正面用の下絵テクスチャを割り当てる。
| 実行前 |
実行後 |
 |
 |
(2)横用のシェーダを設定
正面用手順と同様に横用の図形ノードを作成する
①横用の図面ノードを作成：メニュー→作成→図面ノード
②横用の図面ノードのノード名を変更、テクスチャを横用の下絵テクスチャを割り当てる。
正面用図形ノードを移動していない場合、正面用図形ノードが表示された状態では、重なって横用図形ノードは表示されない。
図形ノードの向きと位置を整える
ローカル座標ツールに切替、それぞれの図形ノードで位置と向きを整える
サイズの調整を行う場合はXYの拡縮を同率で行うこと
この例ではモデルの足元が高さ０になるように調整している

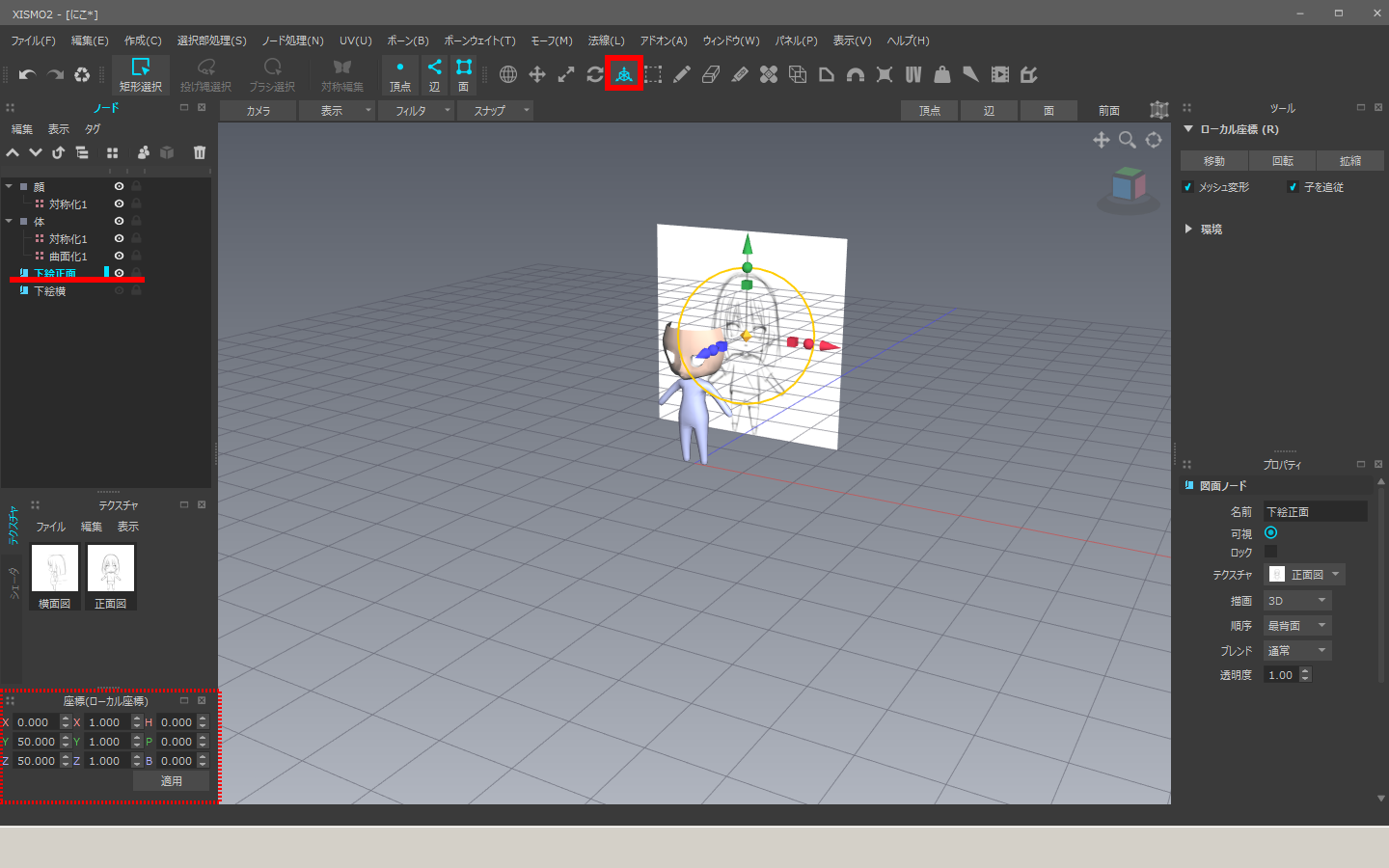

(1)正面用
デフォルトで正面を向いた状態のため、向きの調整は不要

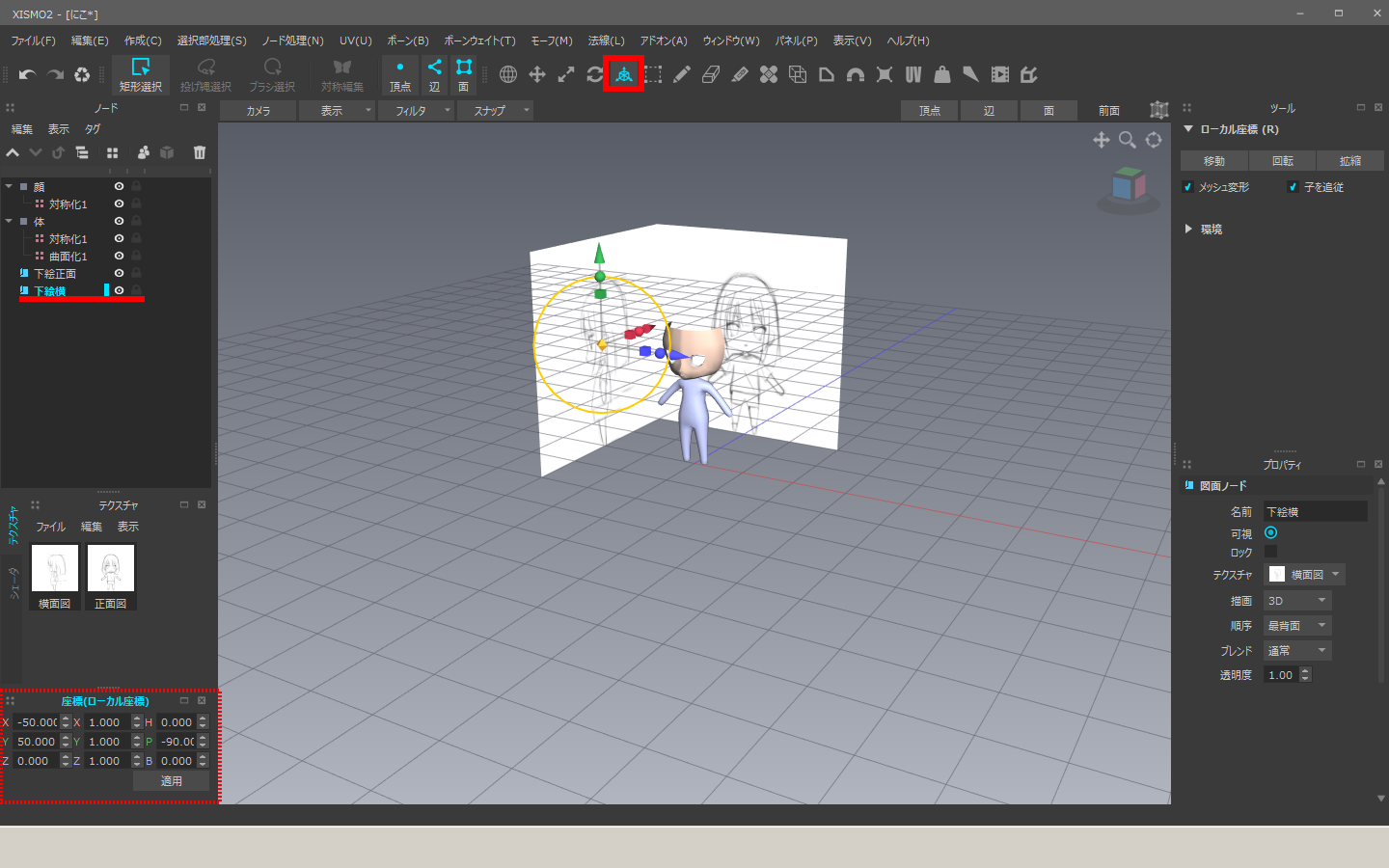

(2)横面用
デフォルトで正面を向いているため、向きの調整を行う
Y(P)回転-90度
図形ノードのパラメータ
順序：最前面／ブレンド：乗算／透明度：0.8
最前面+半透明の指定を行うと、位置関係に関わらず下絵とモデルが表示される。
図形ノードのサイズ
図形ノードのサイズはデフォルトのサイズは１００（平面プリミアティブのデフォルトサイズと同じ）
縦横の比率が違うテクスチャの場合、長い方の辺のサイズに適用される。
ローカル座標ツールのサイズ調整時、X,Yの拡縮の倍率は同じであること（倍率が違うとテクスチャがゆがむ）
特に記載の無い場合、xismo◇210を使用し作成
