ＵＶ（ツール機能） U

サブ機能

オプション

パラメータ

UVツール

メッシュノードのUVを整形する。

２画面表示で使用する。

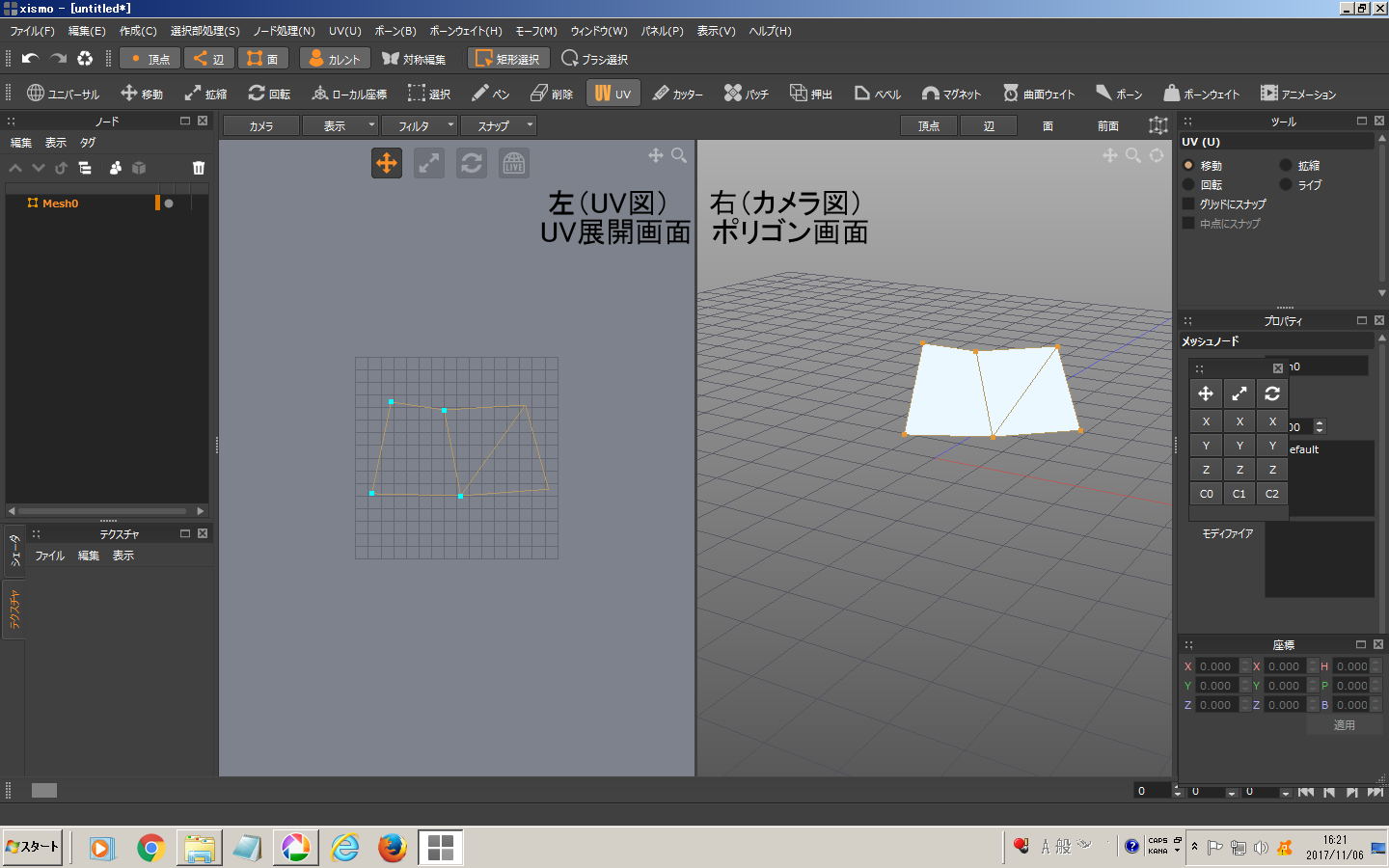

左側（UV図）がUV展開画面・右側（カメラ図）が通常のポリゴン画面

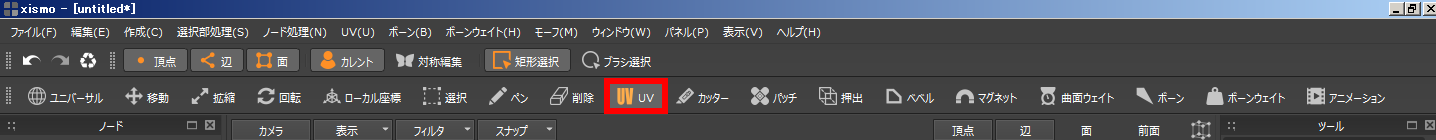

「U」キーまたは『UV』アイコンでUVツールに切り替わる。

ツールウィンドウ

サブ機能

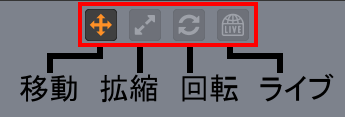

UV図のアイコンでも機能の切替ができる。

UVの編集を行うときは、UV頂点にマウスを合わせ、操作する。

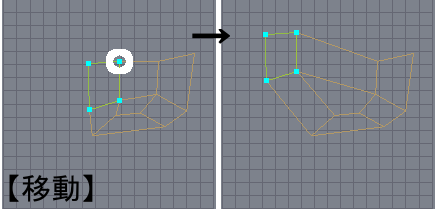

【移動】

選択済みのUV頂点を移動する

【拡縮】

選択済みのUV頂点を拡大・縮小する。

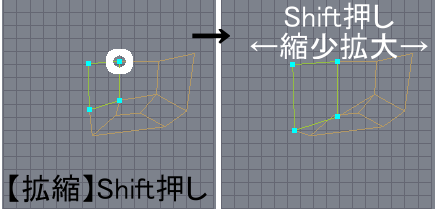

Shift押しで操作：形状をキープしながら拡大・縮小する

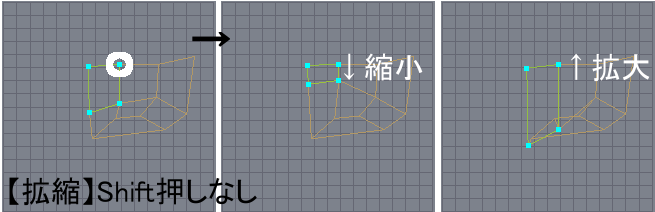

Shift押しなしで操作

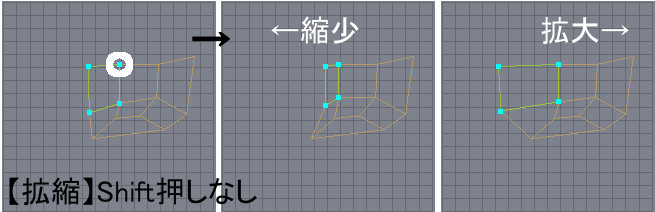

←→：U(横)の拡大・縮小
↓↑：V(縦)の拡大・縮小

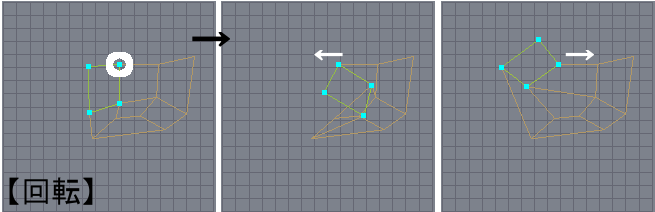

【回転】

選択済みのUV頂点を回転する。

【ライブ】

グループ単位に自動的にサイズ調整しながら移動する。

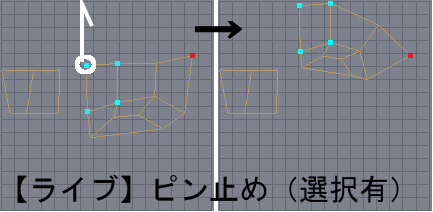

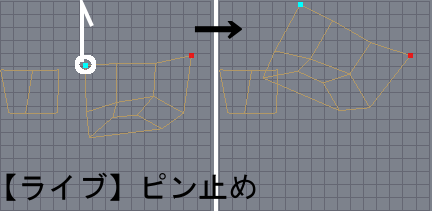

ピン止めしているUV頂点は固定され、ピン止めしていない頂点を自動的にサイズ調整しながら移動する。
選択済みのUV頂点はそのままの形で移動する。

UVのまとまりがグループ、ライブはグループ単位で移動する

ピン止めしているUV頂点は固定され、ピン止めしていない頂点を自動的にサイズ調整しながら移動する。
ピン止めの個数は上限無し

選択済みの頂点は変形しないまま移動する

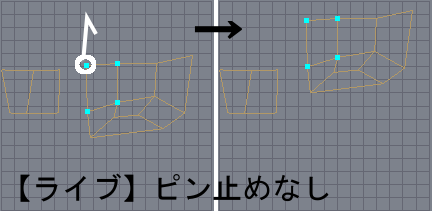

ピン止めしていない場合、グループごと移動する。

【アイコン操作】
ナビゲーションウィンドウから操作も可能

該当するアイコンを操作することで移動・拡縮・回転を行う。（ライブ不可）
UVツールの時モードに関わらず、アイコンの操作を行う。
選択の中心は、選択した頂点の加算平均。（マウスは指定した頂点）

オプション

スナップ指定

UV図のグリッドは16*16固定

スナップなし

グリッドにスナップ

（中点にスナップなし）

中点にスナップ
