MMD付属ステージとスクリーン

---

確認環境　MikuMikuDance Ver9.32x64／MikuMikuEffect Ver0.37

Windows10Pro ver22H2(ESU登録済み)

---

---

MMD付属ステージのスクリーン

MMDに付属しているステージ(stage01.x)のスクリーン表示について

• 背景のモードはON・モード２(4:3比率)が歪まない
• 全面表示されず部分表示される

スクリーン表示のモード

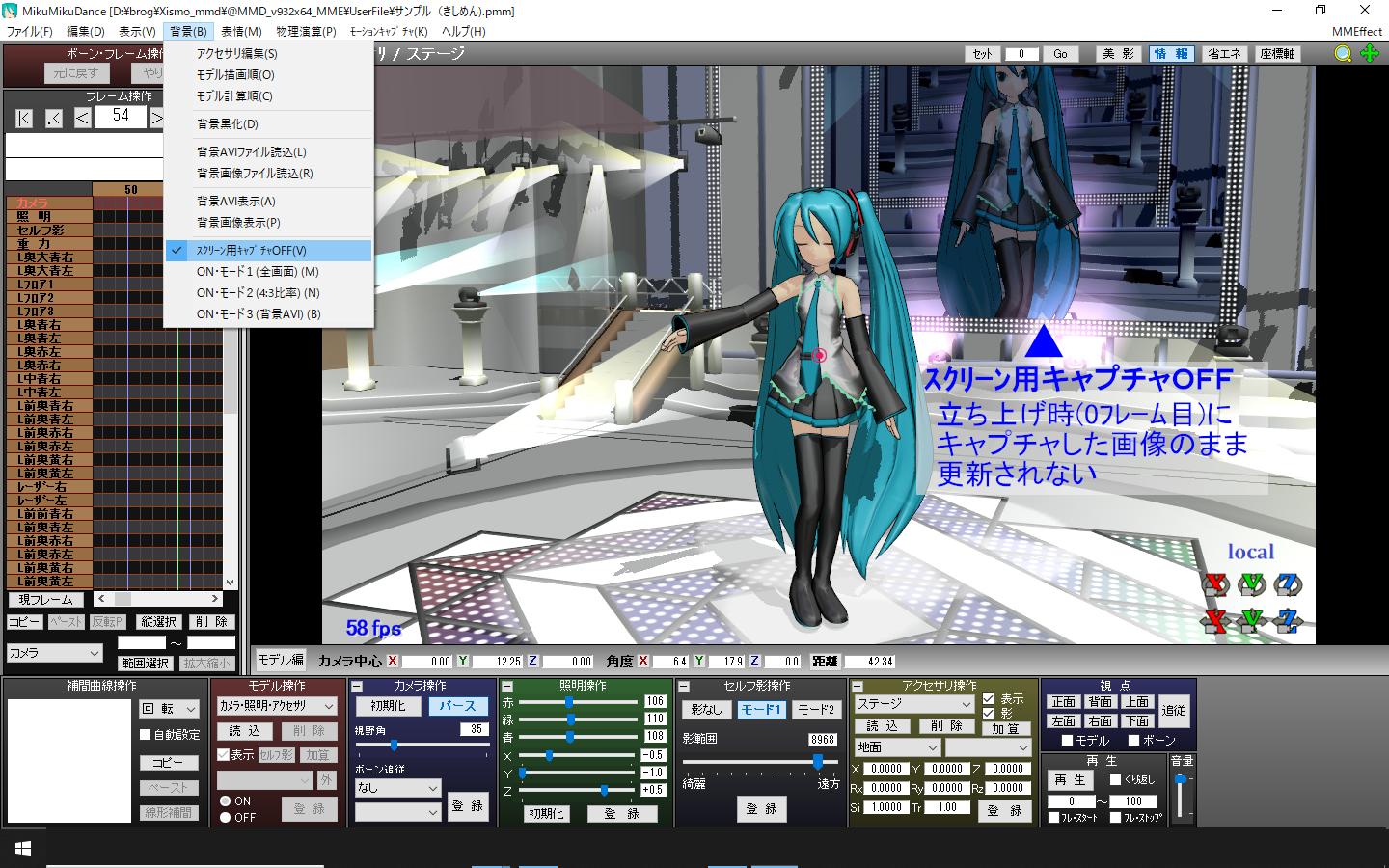

• スクリーン用キャプチャＯＦＦ

キャプチャＯＦＦ、セットアップ時チャプチャＯＮが選択されていると、その時の画面が表示される。スクリーン付のアクセサリーを読み込む前に、モードを確認すること

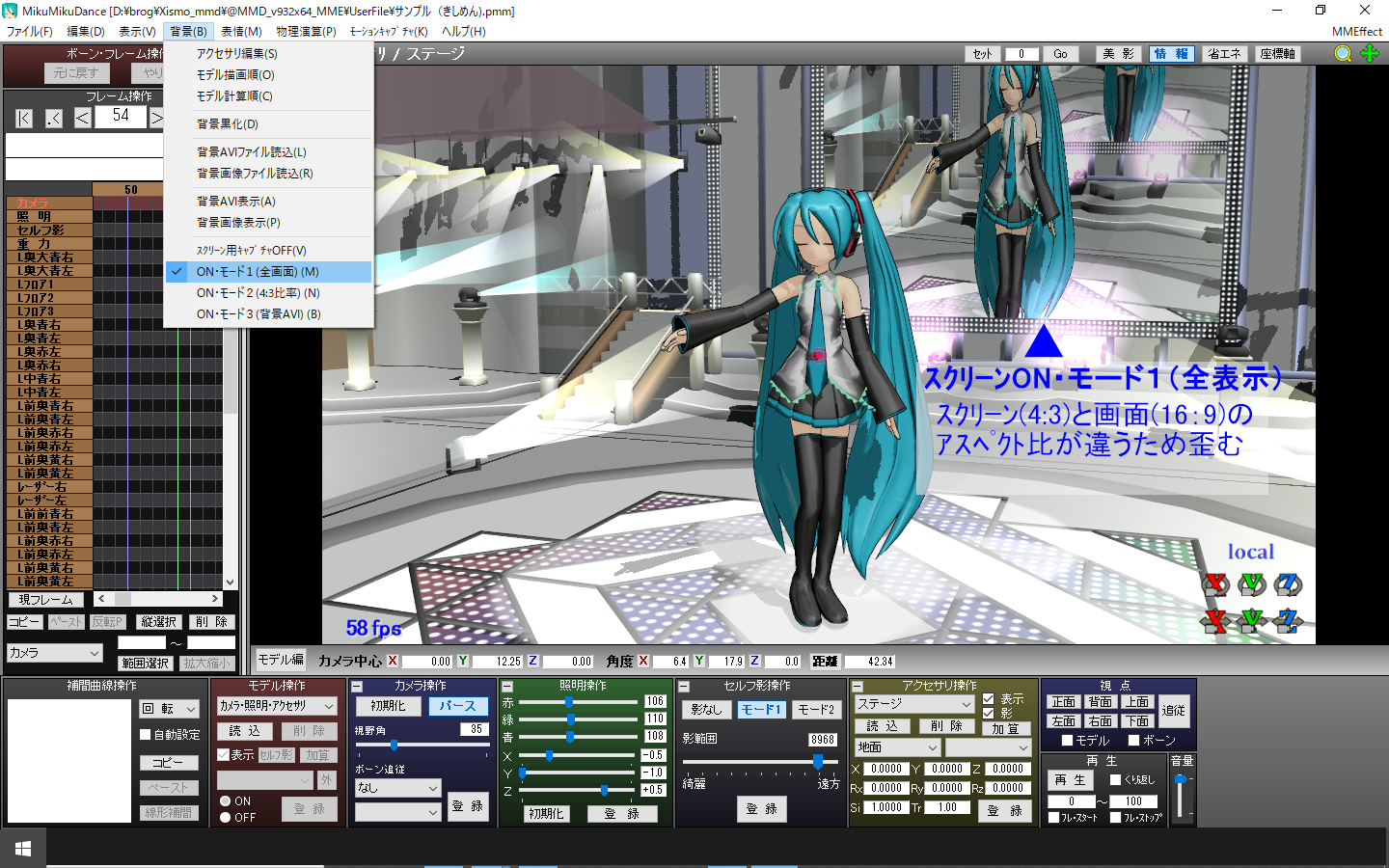

• スクリーン用キャプチャＯＮ・モード１（全画面）

画面をキャプチャしスクリーンに表示する。スクリーンのアスペクト比と画面のアスペクト比を合わせること

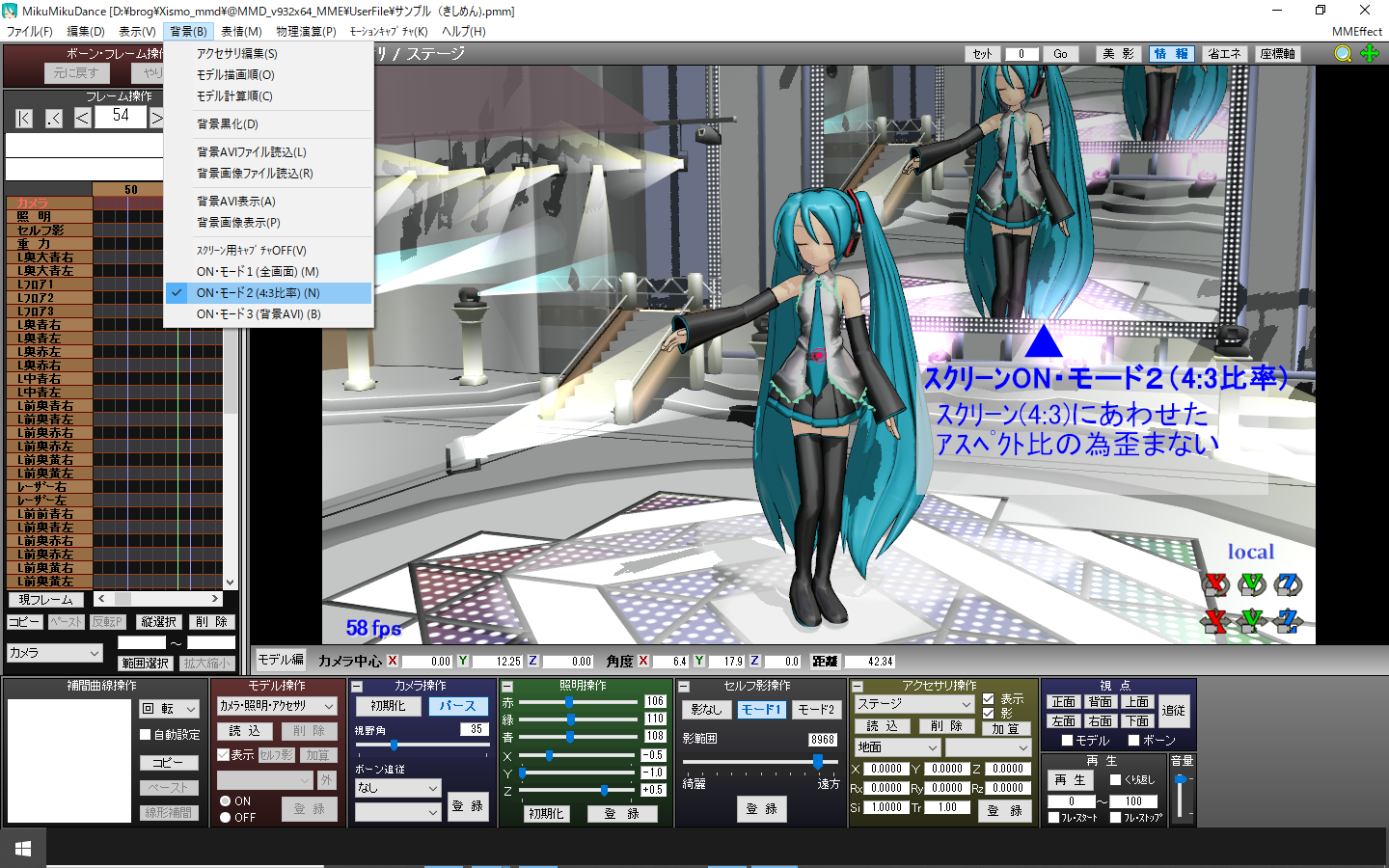

• スクリーン用キャプチャＯＮ・モード２（４：３比率）

画面をキャプチャしスクリーンに表示する。スクリーンのアスペクト比４：３の場合、画面のアスペクト比にかかわらず、４：３で画面を切り取り表示する
（MMD付属ステージのスクリーンのアスペクト比４：３に合わせるためのモード）

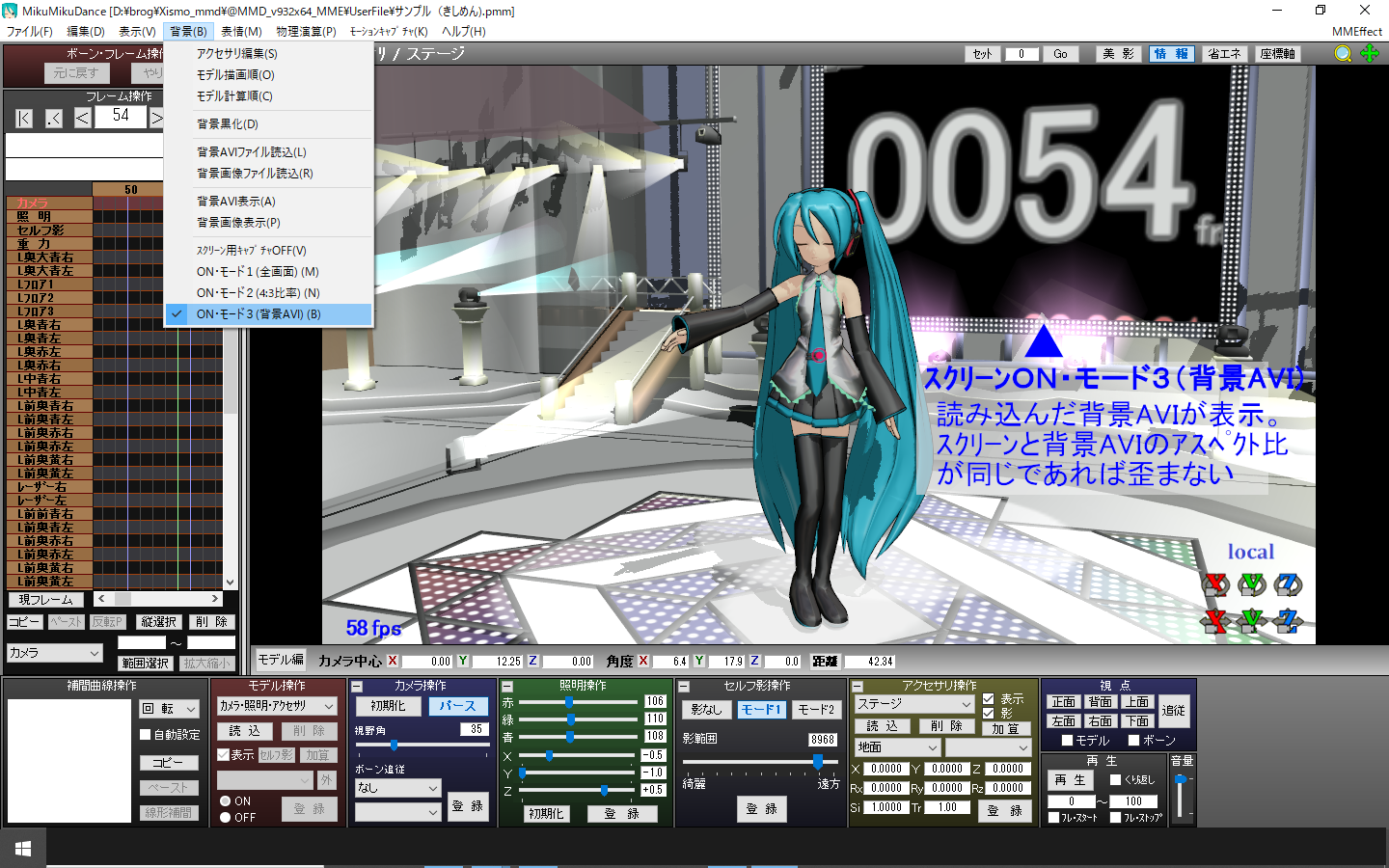

• スクリーン用キャプチャＯＮ・モード３（背景ＡＶＩ）

スクリーンのアスペクト比と背景AVIのアスペクト比を合わせること

ＭＭＤ付属ステージの場合キャプチャＯＮモード２、他アクセサリーの場合、アクセサリーの

スクリーンのアスペクト比は４：３、背景のモードをON・モード２(4:3比率)を指定するとMMDの画面サイズにかかわらず歪まない。背景AVIを表示する場合、背景AVIのアスペクト比を４：３にすること
スクリーンはUVの割当が全面表示になっていないため、部分表示される
スクリーンのUV割当
左上u0.13844v0.16617
右上u0.86156v0.16617
左下u0.13844v0.83383
右下u0.86156v0.83383

スクリーンのモード

スクリーン用キャプチャOFF(V)：よく解からない、多分スクリーンを表示しない設定
ONモード1(全画面)：MMDの画面を表示、スクリーンのUVの割当が適用される
ONモード2(4:3比率)：MMDの画面を表示、表示されている画面を4:3の比率に合わせ表示する
ONモード3(背景AVI)：読み込んだ背景AVIファイルを表示する、スクリーンのUVの割当を適用する

*

		ONモード1(全画面)	ONモード2(4:3比率)

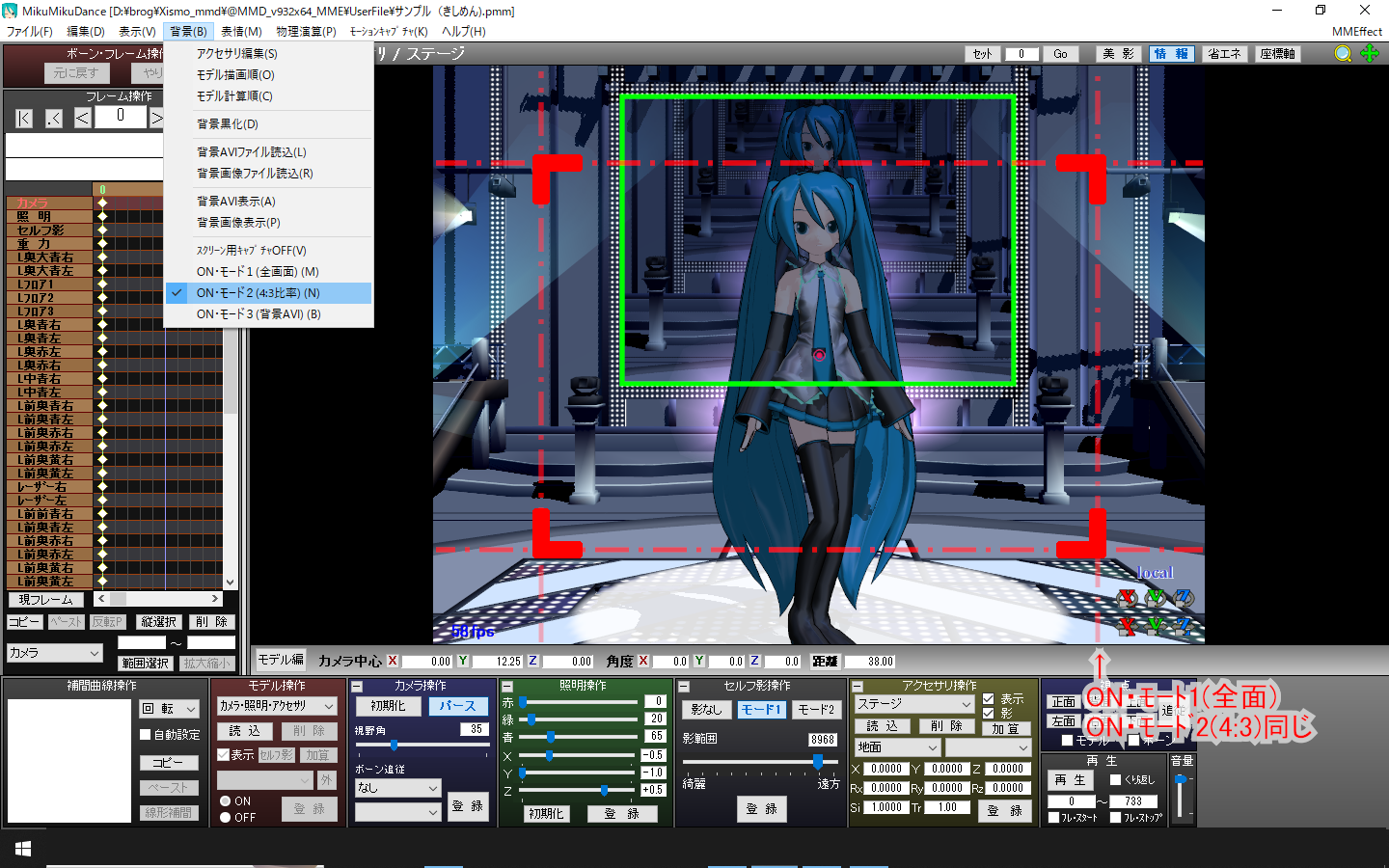

画面サイズ4:3

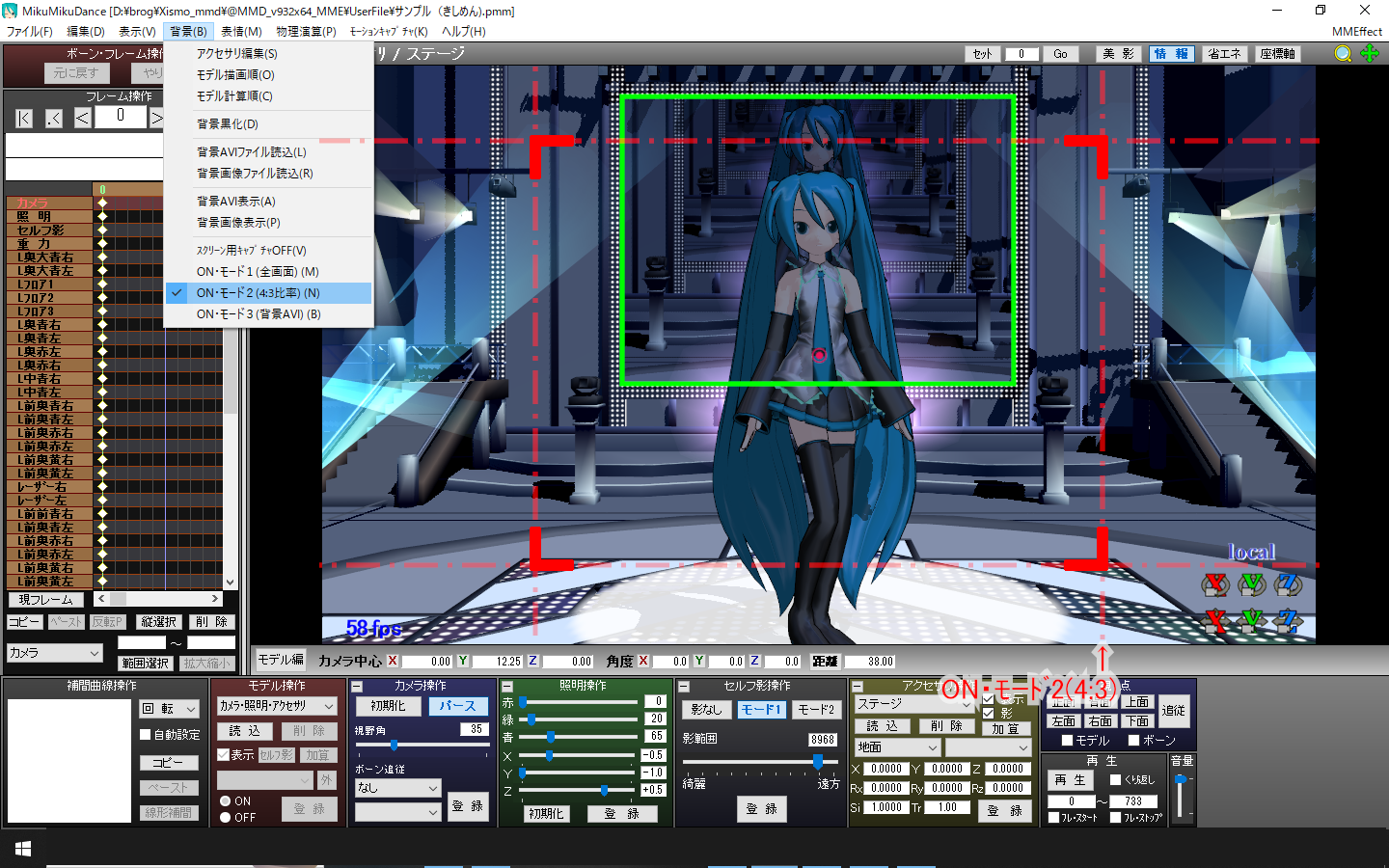

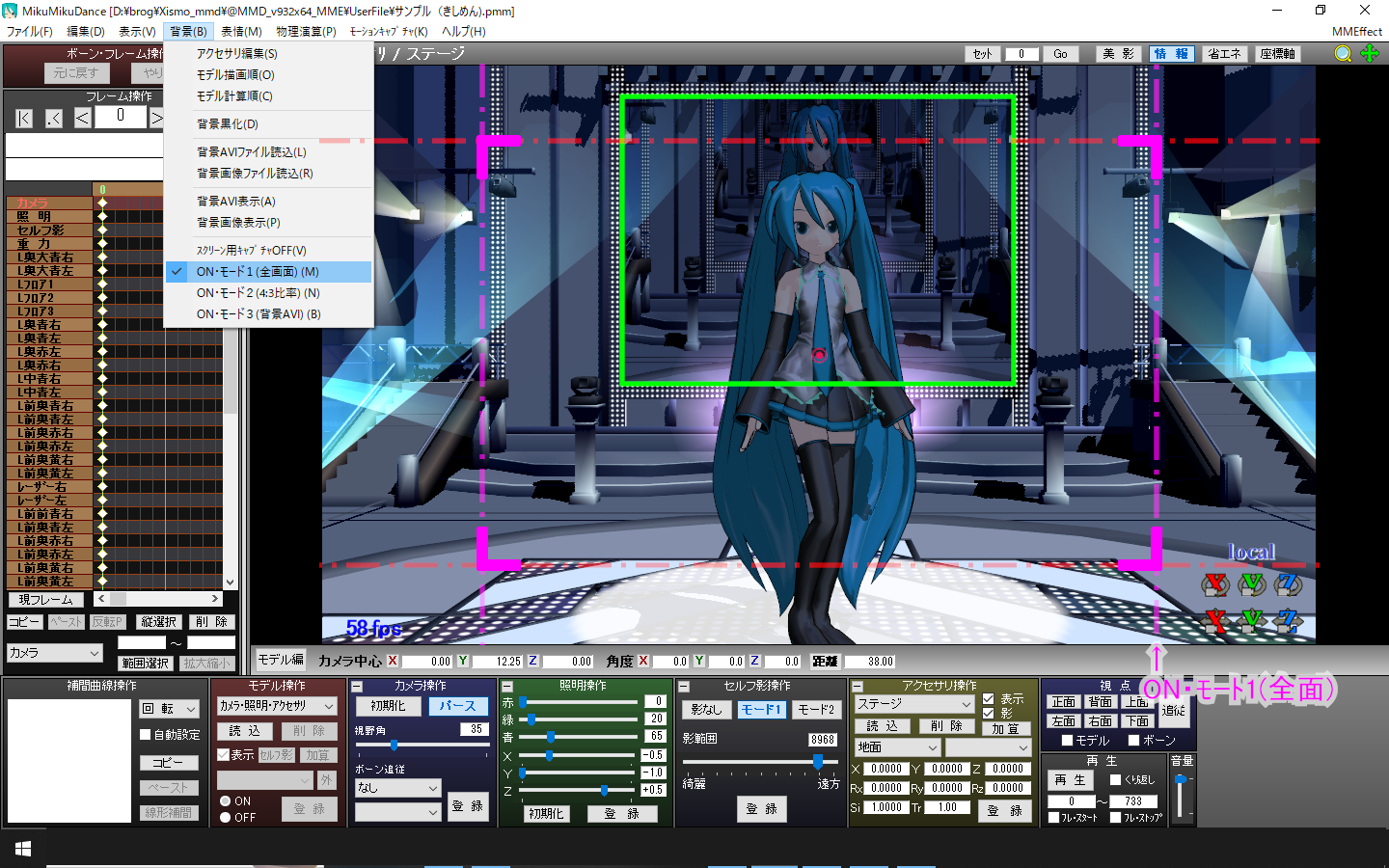

画面サイズ１６：9

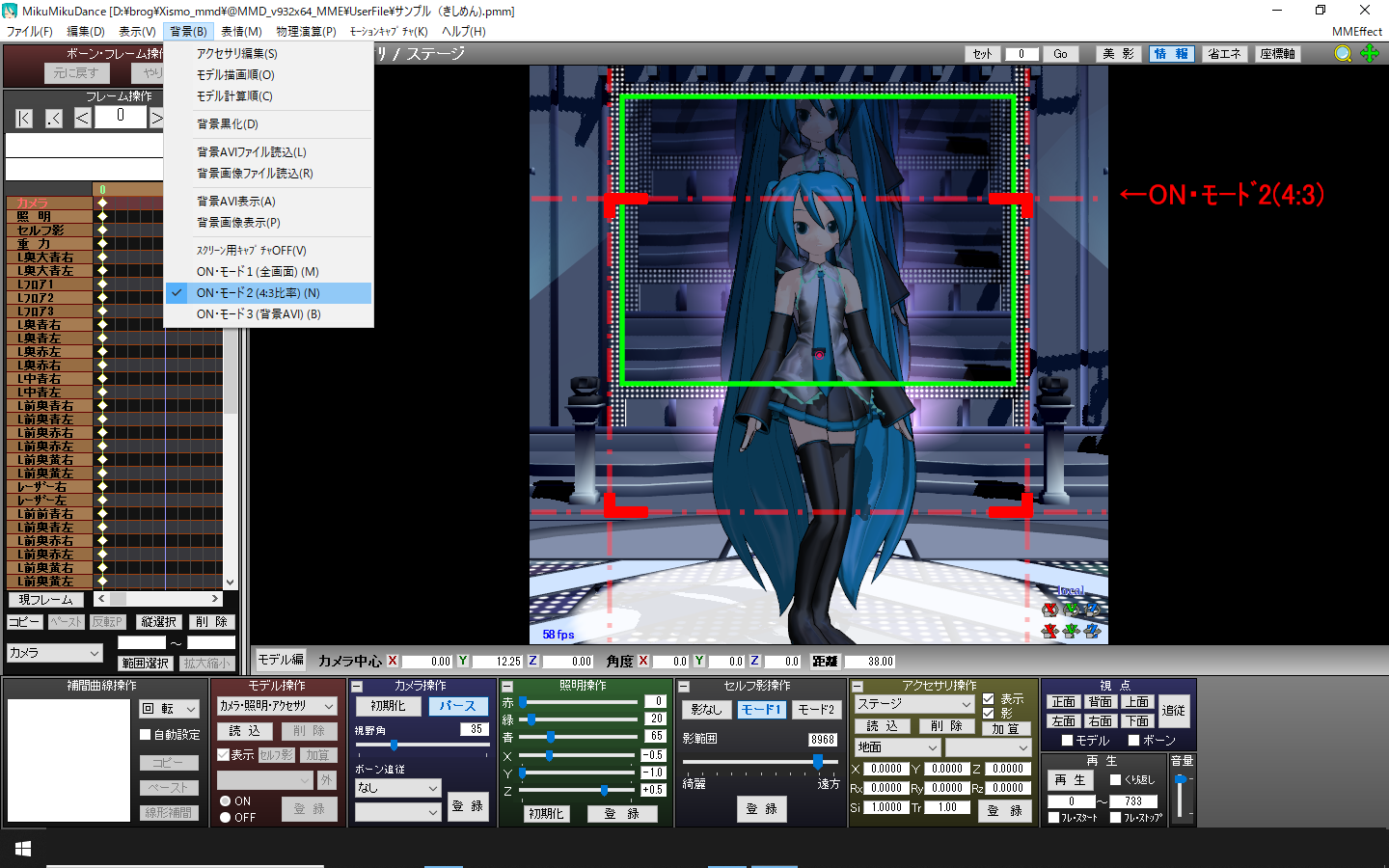

画面サイズ1：1
