国鉄車両配色例(通勤型その1)

• 101・103系を中心とした配色例です。
• 車両は大まかなアウトラインのみ作画しているため細かいディテールは省略しています。
• 「色名」は国鉄制定色の場合はその色番号、JR発足後の色についてはその色名(DIC番号などはカッコ内記述)とします。

オレンジバーミリオン

• 主な使用線区：中央線快速、青梅線、五日市線、武蔵野線、大阪環状線など

101系の色を決めるにあたり、「新性能電車であることを国鉄内外にアピールできる色」「列車接近を視覚化するため鮮やかでいて悪目立ちしない色」を
選ぶことになったのだが、車両設計者の妻が編んでいたセーターの色をヒントに決められたという。

色票	色名	使用部位	マンセル記号	sRGB値
	朱色1号(旧)	車体外板	1YR 5.5/9.5	203/108/68
	朱色1号(新)	車体外板	0.5YR 5.3/8.8	196/103/70
	黒	台車・床下機器	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121
	白	(JRマークを入れる場合)	N 9.3	235/235/235

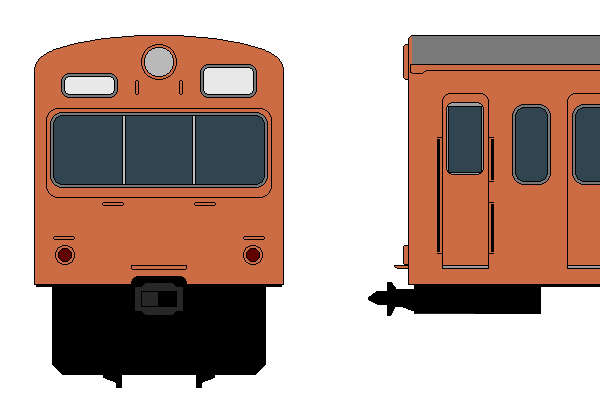

101系(登場当時)

※屋根色(N 5)はこの当時「灰色2号」という色名であった(ねずみ色1号は「N 4.8」)。以下同じ

101系(朱色1号のマンセル記号変更後)

103系(JR西日本・体質改善40N施工)

---

マリーゴールドイエロー(カナリアイエロー)

• 主な使用線区：中央・総武線各駅停車、南武線、鶴見線、福知山線など

中央線の朱色と同じく、警戒色としての意味合いが強い色であったが、誤乗防止のために黄色が選ばれた。

色票	色名	使用部位	マンセル記号	sRGB値
	黄5号(旧)	車体外板	2.9Y 8.5/9.6	255/219/93
	黄5号(新)	車体外板	2.5Y 7.5/8.8	226/181/68
	黒	台車・床下機器	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121
	灰色1号	(JRマークを入れる場合)	N 6	147/147/147

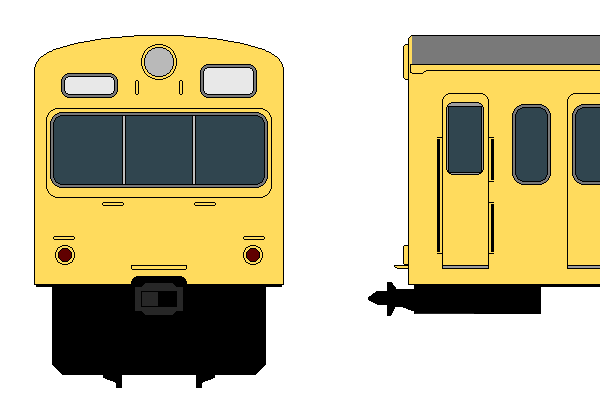

101系(登場当時)

※101系の黄色塗装は当初、山手線向けに登場したが、その後中央・総武緩行線にも登場した
※屋根色(N 5)はこの当時「灰色2号」という色名であった(ねずみ色1号は「N 4.8」)。以下同じ

103系(高運転台)

---

もえぎ色(ウグイス色)

• 主な使用線区：山手線、埼京線、川越線、横浜線など

当時の通勤国電はカラフルな色をまとったが、その目的は路線別に色を分けることによる誤乗防止である。
山手線は当時カナリアイエローだったが、中央・総武線各駅停車との誤乗防止の観点からもえぎ色(黄緑6号)が選定されている。

色票	色名	使用部位	マンセル記号	sRGB値
	黄緑6号(ペイント用)	車体外板	7.5GY 6.5/7.8	127/174/88
	黒	台車・床下機器	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121
	白	(JRマークを入れる場合)	N 9.3	235/235/235

103系(高運転台)

---

みず色(スカイブルー)

• 主な使用線区：京浜東北線、根岸線、阪和線、京阪神緩行線、中央西線、仙石線、京葉線など

色票	色名	使用部位	マンセル記号	sRGB値
	青22号	車体外板	3.2B 5/8	0/136/160
	黒	台車・床下機器(スカートは除く)	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121
	灰色1号	スカート	N 6	147/147/147
	白	(JRマークを入れる場合)	N 9.3	235/235/235

103系(高運転台)

103系(低運転台・JR西日本・延命Nタイプ)

---

エメラルドグリーン

• 主な使用線区：常磐線快速、成田線(我孫子支線)

色票	色名	使用部位	マンセル記号	sRGB値
	青緑1号	車体外板	2BG 5/8	0/140/120
	黒	台車・床下機器(スカートは除く)	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121
	灰色1号	スカート	N 6	147/147/147
	白	(JRマークを入れる場合)	N 9.3	235/235/235

103系(1000番台)

---

瀬戸内色

クリーム色が山陽の陽光、青が瀬戸内海を表す。

色票	色名	使用部位	マンセル記号	sRGB値
	クリーム1号	車体外板地色	1.5Y 7.8/3.3	215/192/151
	青20号	車体外板青帯	4.5PB 2.5/7.8	0/61/113
	黒	台車・床下機器	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121
	白	(JRマークを入れる場合)	N 9.3	235/235/235

103系(低運転台)

---

岡山色(JR西日本)

JR西日本となってから登場の色で、岡山県の特産品であるマスカットをイメージした色。

色票	色名	使用部位	マンセル記号	sRGB値
	マスカット (旧日塗工413)	車体外板地色	10GY 6.5/6	133/39/51
	白	車体外板白帯	N 9.3	235/235/235
	黒	台車・床下機器	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121

※所属標記周辺部分のみクリーム色1号、所属標記の文字は黒色。

103系(低運転台)

---

湘南帯(東海色)(JR東海)

• 主な使用線区：中央線、関西線

JR東海のコーポレートカラーであるオレンジ色を使った色である。同社管内の一般電車・気動車(鋼製車)も同様の色に塗られていた。

色票	色名	使用部位	マンセル記号	sRGB値
	クリームホワイト (旧国鉄クリーム色12号)	車体外板地色	5.4Y 9/0.87	231/227/211
	ディープオレンジ (旧国鉄黄かん色)	車体外板オレンジ帯	4YR 5.5/11	203/110/30
	ディープグリーン (旧国鉄緑2号)	車体外板緑帯	10GY 3/3.5	52/78/53
	ねずみ色 (旧国鉄ねずみ色1号)	屋根	N 5	121/121/121
	スモーキーグレー (旧国鉄灰色1号)	床下機器	N 6	147/147/147
	オレンジ (JR東海コーポレートカラー)	JRマーク	2.2YR 6.5/13.3	250/125/40

103系(低運転台)

---

播但線色(JR西日本)

色票	色名	使用部位	マンセル記号	sRGB値
	えんじ色 (DIC-N727)	車体外板地色	2.7R 3.4/9.2	144/44/64
	ケシズミ (DIC-N958)	先頭車側面ロゴ地色 側扉窓周り	1.5PB 2.5/0.6	57/61/64
	ブルースコッチ (スコッチカルJS1615XL)	先頭車側面ロゴ青帯	6.7PB 3.8/12.1	32/86/170
	黒	台車・床下機器	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121
	白	JRマークおよび線名ロゴほか	N 9.3	235/235/235

103系(3500番台)

---

加古川線色(JR西日本)

色票	色名	使用部位	マンセル記号	sRGB値
	エメラルドグリーン (DIC-133)	車体外板地色	3.6BG 6.5/12.3	0/188/166
	ケシズミ (DIC-N958)	先頭車側面ロゴ地色 側扉窓周り	1.5PB 2.5/0.6	57/61/64
	ブルースコッチ (スコッチカルJS1615XL)	先頭車側面ロゴ青帯	6.7PB 3.8/12.1	32/86/170
	黒	台車・床下機器	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121
	白	JRマークおよび線名ロゴほか	N 9.3	235/235/235

103系(3550番台)

---

南武支線色(JR東日本)

色票	色名	使用部位	マンセル記号	sRGB値
	クリーム1号	車体外板地色	1.5Y 7.8/3.3	215/192/151
	青緑1号	車体外板帯	2BG 5/8	0/140/120
	緑2号	車体外板帯	10GY 3/3.5	52/78/53
	黒	台車・床下機器	N 1.5	39/39/39
	ねずみ色1号	屋根	N 5	121/121/121

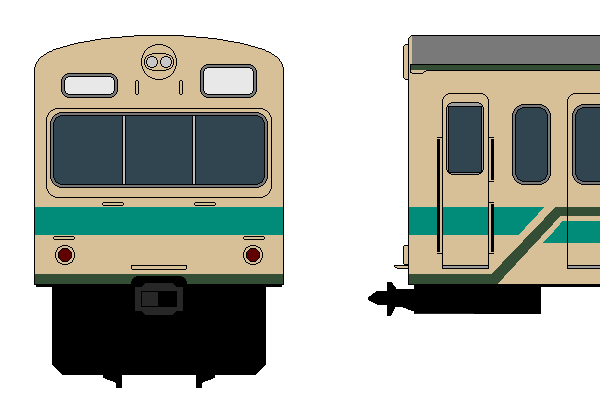

101系

---
