アキレス腱撮影

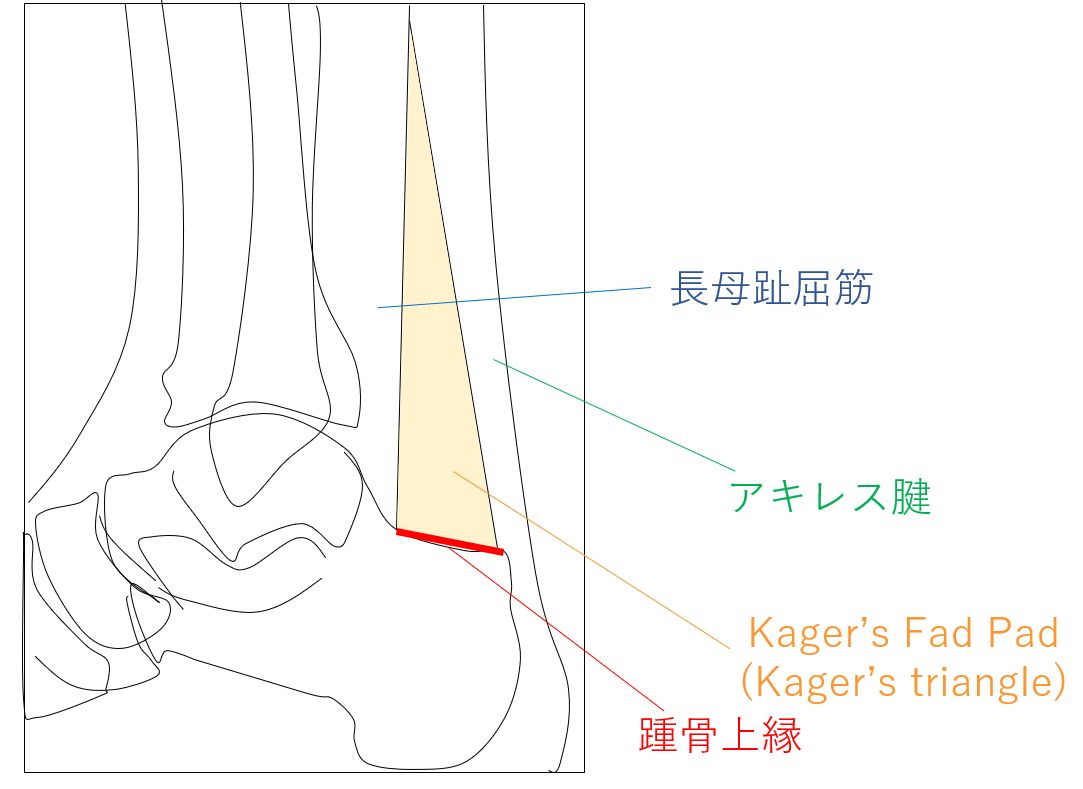

　　アキレス腱・Kager's triangleを観察する。
　　アキレス腱自体の観察は通常、超音波検査やMRI検査で行うがそれらの診断機器を持たない施設において有用。

【撮影前チェック】
　　検側はどちらか確認する。
　　障害陰影となるものを外す。
　　　（ズボン、湿布、靴下等）

【ポジショニング】

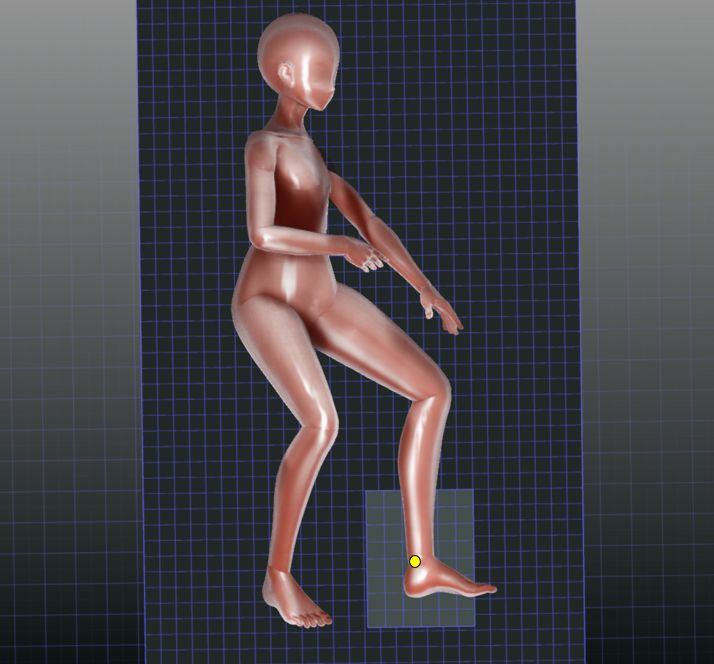

　　側臥位または座位
　　足関節側面撮影の体位に準ずるが、下腿軸と足底を直角とする。
　　　※屈曲、内外旋はアキレス腱の厚み測定に影響を及ぼすため再現性のある体位が重要
　　足底とカセッテ長軸を平行とする。

【X線入射点／距離】

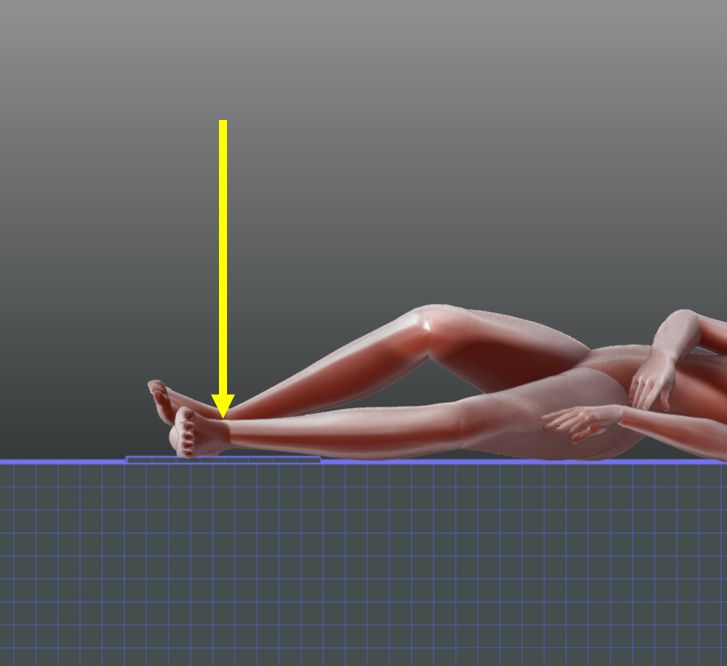

　　内側のくるぶしの後面に向けて垂直入射
　　拡大を少なくするため撮影距離は120cmとするか、撮影距離100cmで鉛スケールをアキレス腱と同じ高さに配置する。

【撮影条件】
　　50kV/5mAs リスなし

【チェックポイント】
　　アキレス腱の計測が可能な画質であること。正常≒6mm
　　 Kager's triangle が観察されるが,断裂・損傷すると不明瞭となる
　　　　　→ 断裂 , 損傷
