肘関節斜位撮影（外旋位）

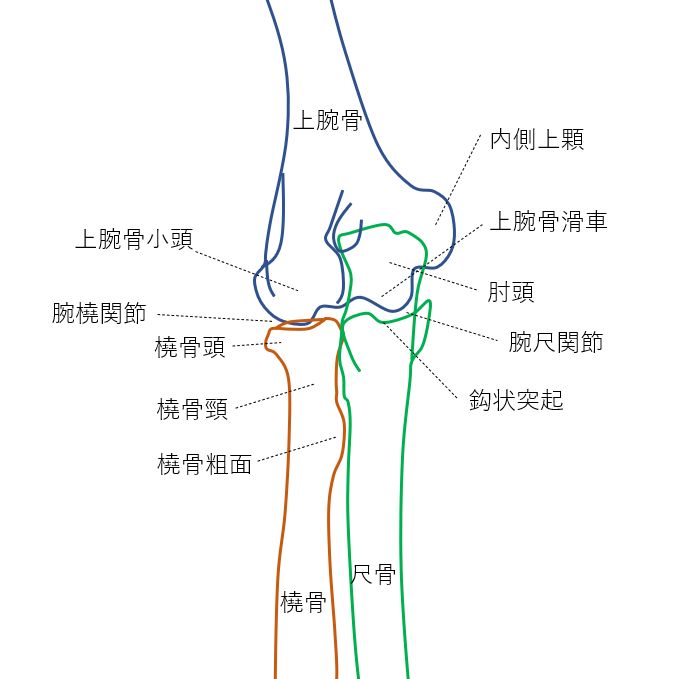

　　橈骨頭、橈骨頚部、上腕骨小頭を観察する。
　　橈骨頭に重なりがないように投影する。

【撮影前チェック】
　　障害陰影となるものを外す。

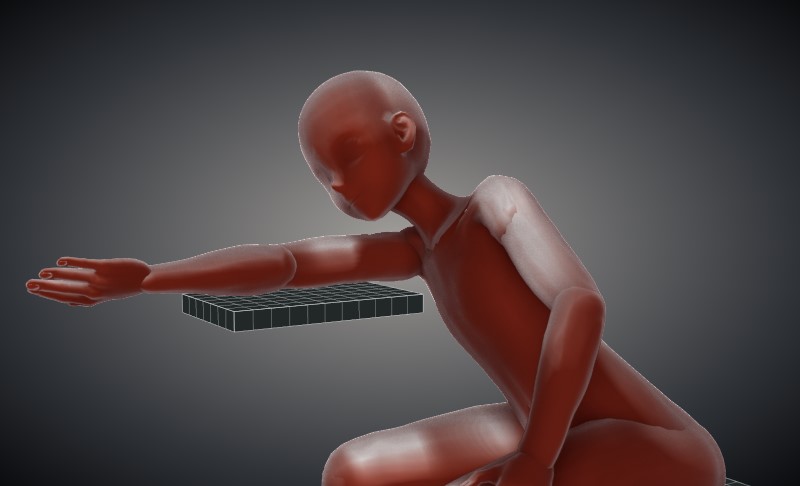

【ポジショニング】
　　座位。
　　上肢を伸展させる。

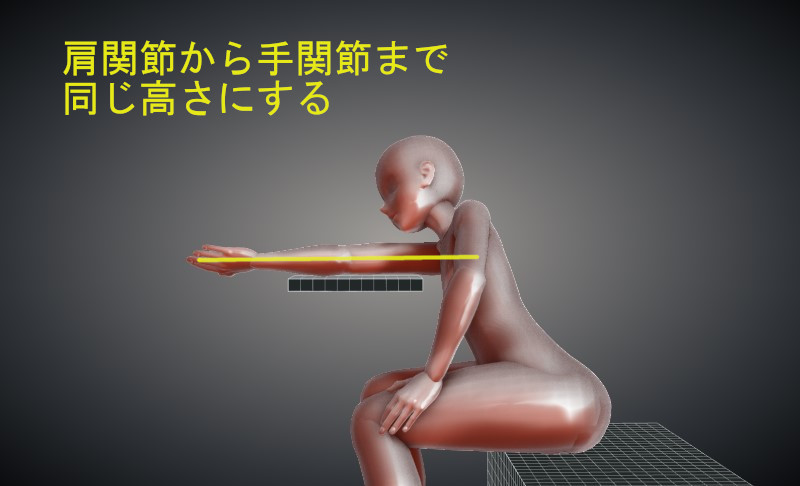

　　前腕、肘関節、肩関節が同じ高さとなるように肩を下げる。

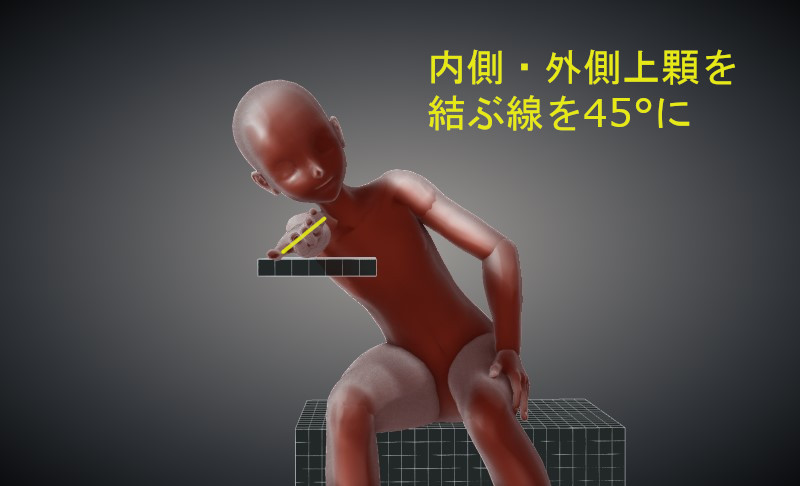

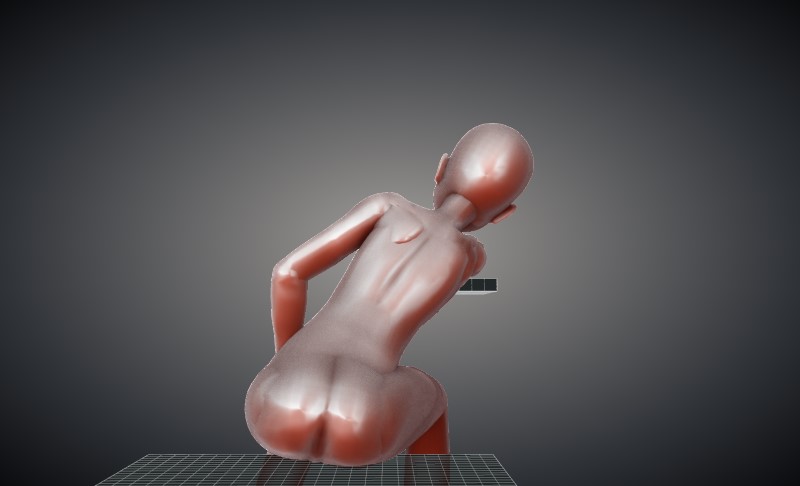

　　腕だけで外旋しようとすると捻じれや、外旋不足の原因となるため肩（上半身）を横に倒す。

【X線入射点／距離】
　　100cm
　　肘の皺より1cm遠位に入射。

【撮影条件】
　　50kV/4mAs リスなし

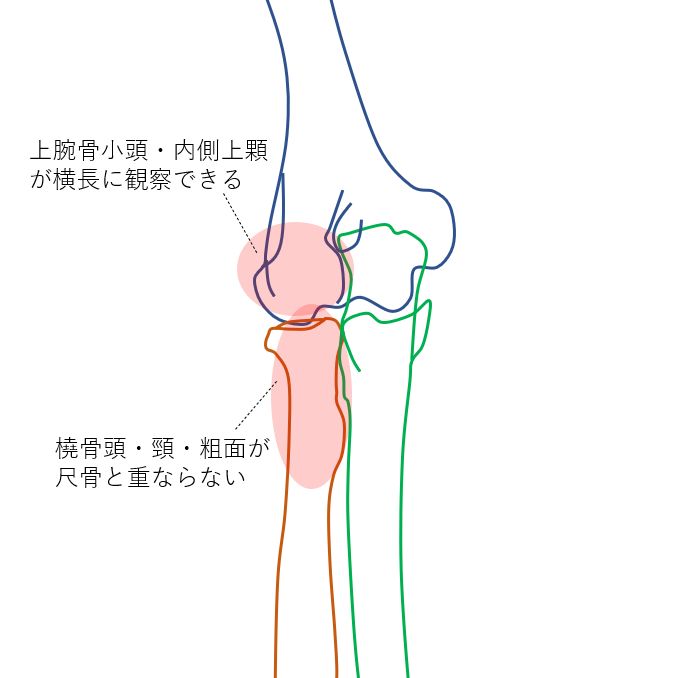

【チェックポイント】
　　橈骨頭・頸・粗面に重なりがないこと。
　　上腕骨小頭と外側上顆が横長に観察できること。

【画像】
正常例

【動画】

【関連資料】
図解上肢撮影法では内旋・外旋撮影の方法が異なる。

肘関節斜位撮影（内旋位）

尺骨鈎状突起および肘頭の観察に適する。

【撮影前チェック】
　　障害陰影となるものを外す。

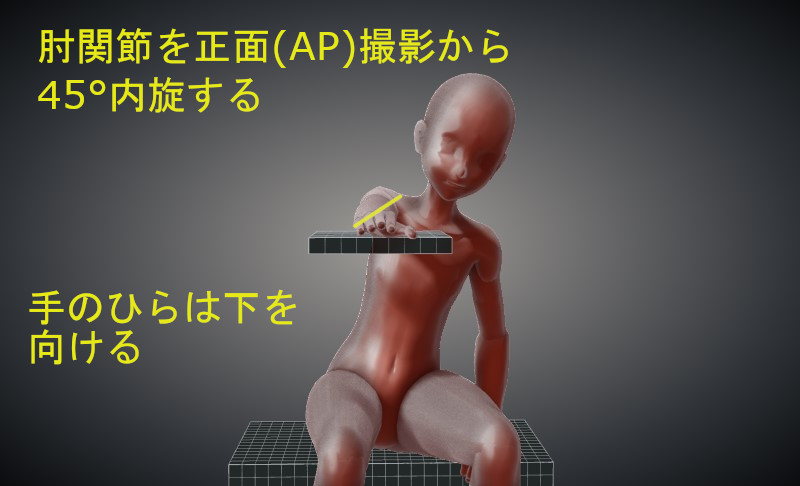

【ポジショニング】
　　座位。
　　上肢を伸展させる。

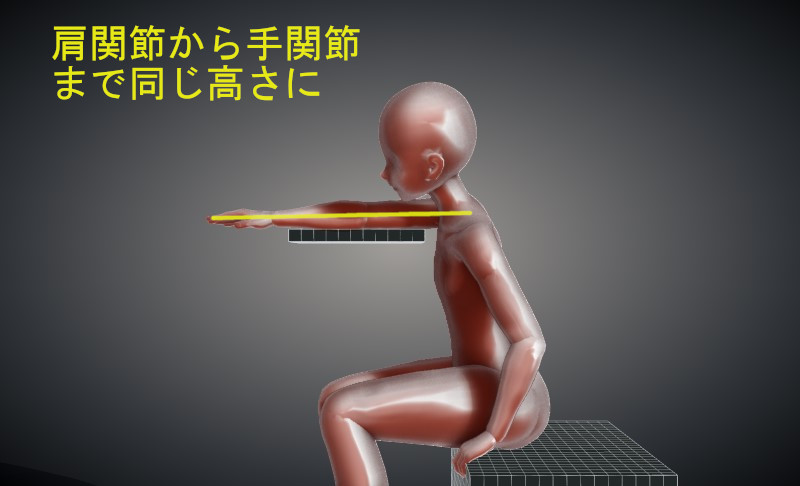

　　前腕、肘関節、肩関節が同じ高さとなるように肩を下げる。

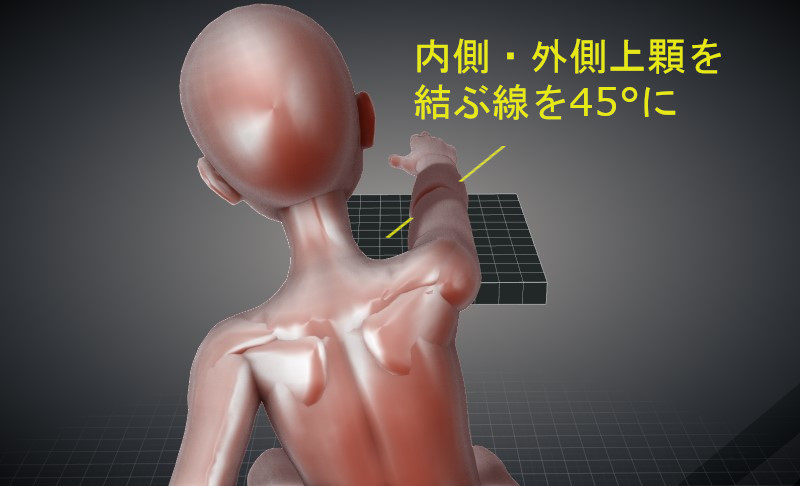

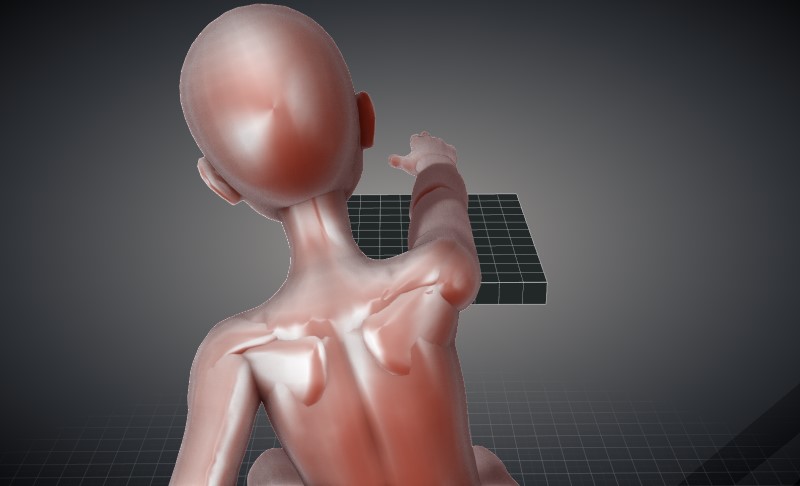

　　腕だけで内旋しようとすると捻じれや、内旋不足の原因となるため肩（上半身）ごと動かす。

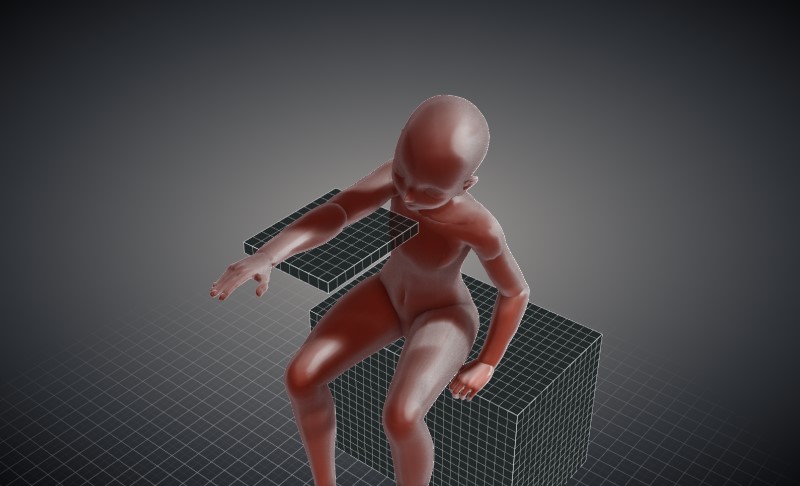

　　手のひらを下向けてテーブルの上につける。

【X線入射点／距離】
　　100cm
　　肘の皺より1cm遠位に入射。

【撮影条件】
　　50kV/4mAs リスなし

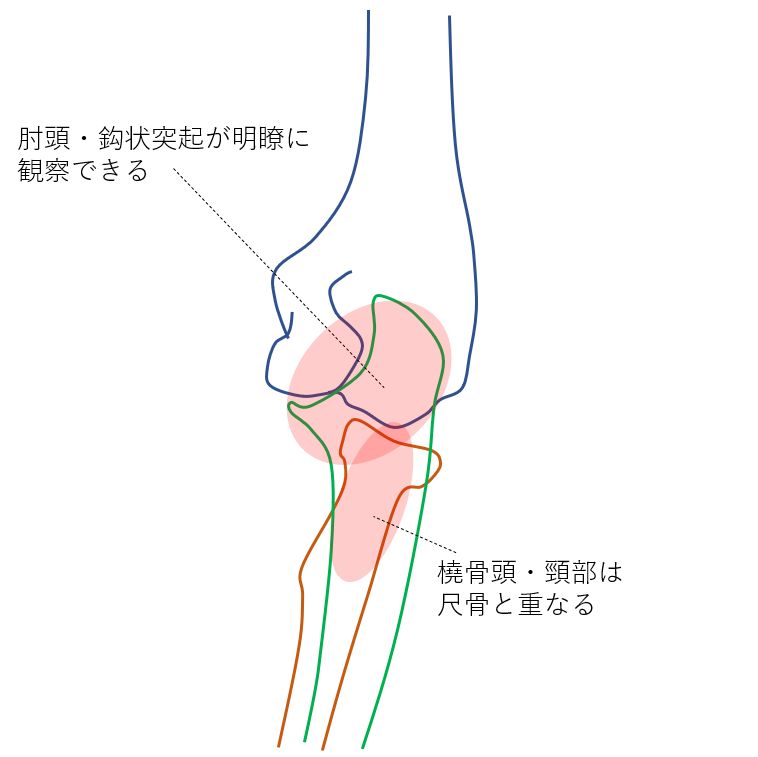

【チェックポイント】

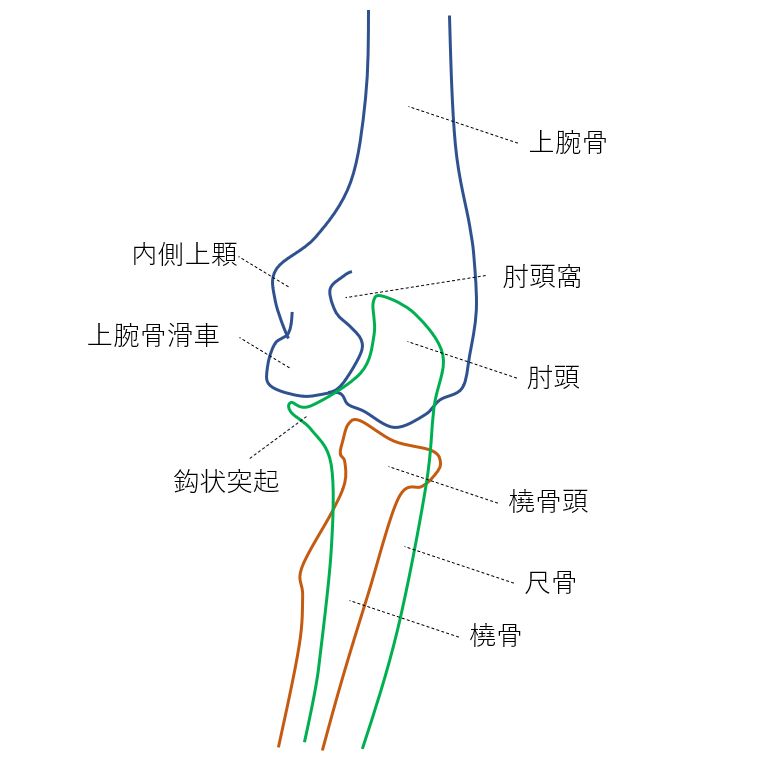

　　尺骨鈎状突起および肘頭が明瞭に観察できる。　　
　　橈骨頭と頸部は尺骨近位部に重なる。

【画像】
正常例

【動画】

1:17～
